INSTALACIÓN OPCIONAL: VENTILACIÓN
POR LA PARED POSTERIOR
Un conducto de 5" redondo podría usarse en
espacios DE CONDUCTOS CORTOS de 3 pies o
menores, tales como para una salida de ventilación
directa por la parte exterior.
Para convertir la dirección del soplador de escape,
remueva las cuatro tuercas detrás del filtro que
sostiene el soplador y el protector de alambre.
Rote el soplador y reinstale a la cámara de
ventilación, como se muestra encima. Apriete de
nuevo las tuercas, pero no las apriete demasiado.

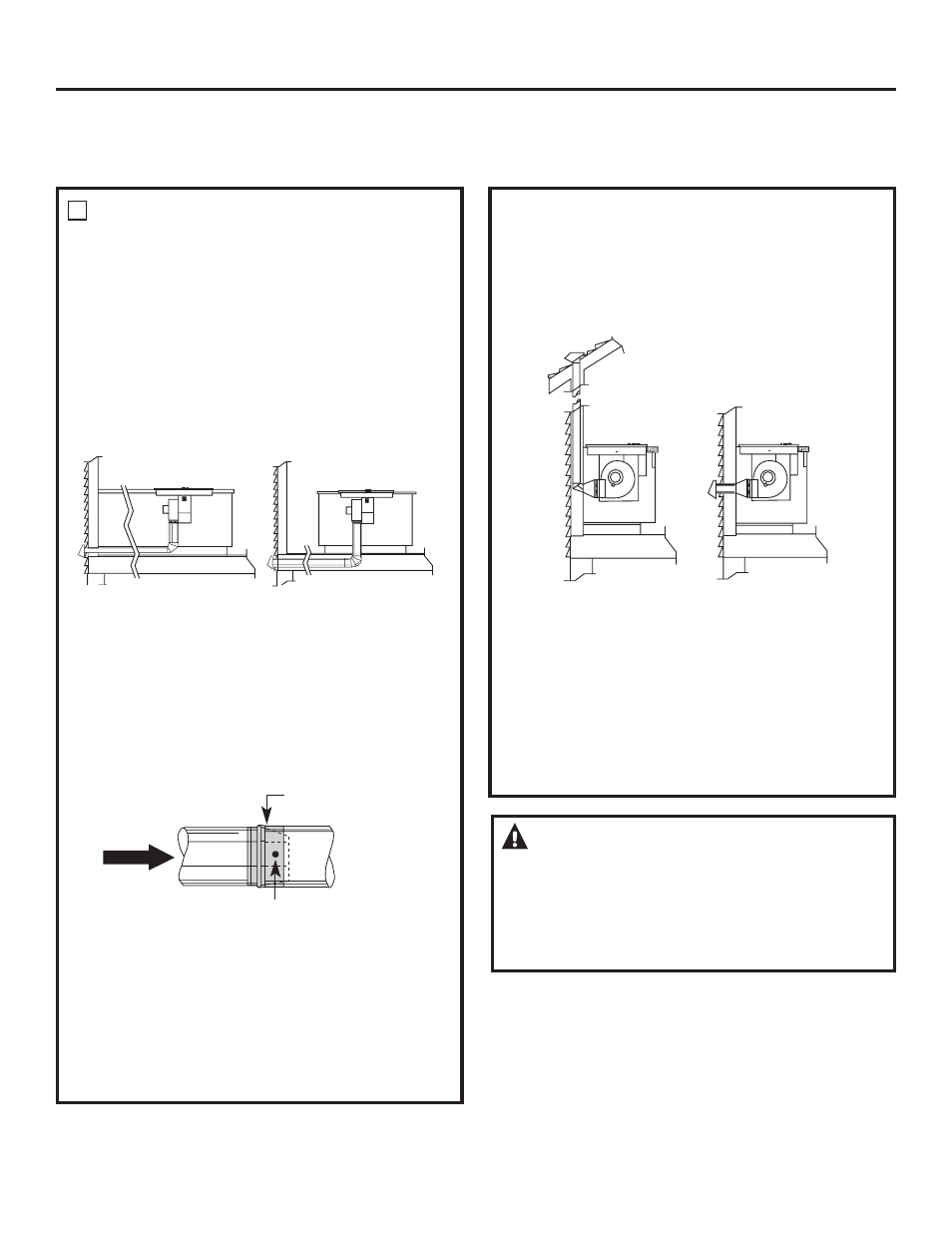

CÓMO INSTALAR LOS CONDUCTOS
Use conductos de aluminio o galvanizados en 6"
ó 3 1 ⁄
4
" x 10" en tamaño, o una combinación de
ambos.
Conductos de PVC se deben usar si se están
instalando bajo una capa de concreto vaciado.
NOTA:
Los códigos de construcción locales se
deben obedecer en especificar el tipo aprobado
y la planificación de TODOS los conductos usados.
Siempre use una tapa con regulador de tiro de techo o
de pared. Las tapas de pared para electrodomésticos
de lavandería no se deben usar NUNCA.
Instale el trabajo de conductos, haciendo que
la dirección de las conexiones vaya de macho a
hembra para el flujo de aire, como se muestra.
Asegure todas las juntas con los tornillos para
planchas metálicas y con cinta adhesiva de
conductos para asegurar la hermeticidad.
Para eficiencia máxima, use la porción de conducto
más corta y más recta posible, con la menor
cantidad de accesorios posible. Para un rendimiento
satisfactorio, el conducto no debe exceder 100 pies
de longitud equivalente. Refiérase a la CÁLCULOS
DE LOS CONDUCTOS de longitudes equivalentes. Use
la CÁLCULOS DE LOS CONDUCTOS para calcular la
longitud equivalente total de los conductos.
22
A través del espacio
de la base del gabinete
Entre las vigas del piso
Ventilación descendente
En el interior de la
pared hacia el techo
Directamente
hacia el exterior
Ventilación por la pared posterior
Cinta adhesiva de
conductos sobre la junta
y el tornillo
Flujo del aire
Tornillo
6
Instrucciones de instalación
INSTALACIÓN DE LOS CONDUCTOS
(Nota: Solamente con el propósito de planificación.)
ADVERTENCIA –
El electrodoméstico
no deberá ser instalado con un sistema de ventilación
que genere aire hacia abajo en dirección a la cocina.
El uso de este tipo de sistema de ventilación podrá
generar problemas de combustión y encendido del
electrodoméstico de cocción a gas, ocasionando
lesiones personales o funcionamiento no intencional.
