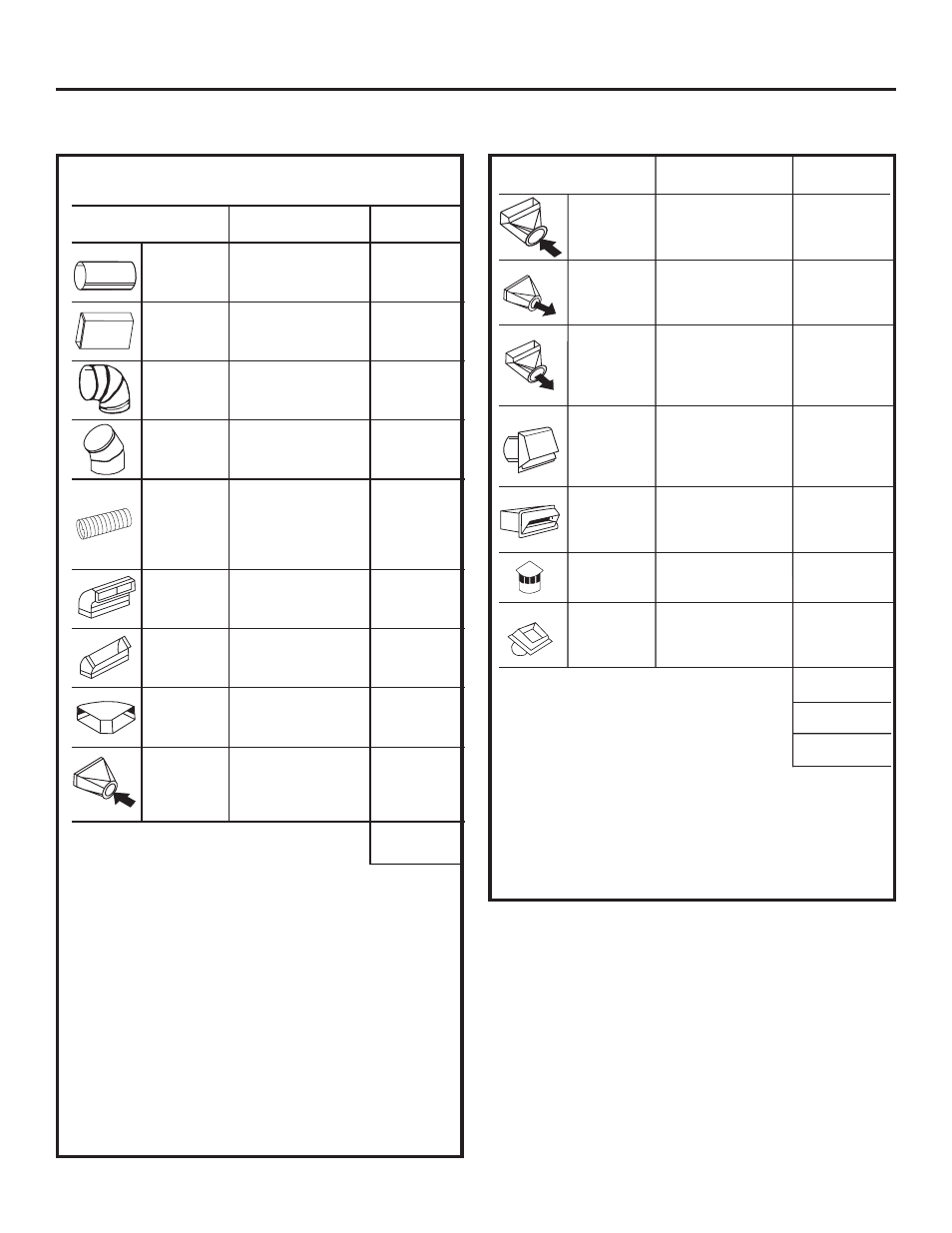

Calcule la longitud de conducto equivalente total
Longitud Número Longitud
Piezas de conducto equivalente* x usado = equivalente
Redondos
rectos de 6" 1 Pie x ( ) † = Pies
Recto
3 1 ⁄
4
" x 10" 1 Pie x ( ) † = Pies
Codo de
6", 90° 15 Pies x ( ) = Pies
Codo de
6", 45° 9 Pies x ( ) = Pies
Adaptador de
encentramiento
de metal flexible
de 24" máx. 34 Pies x ( ) = Pies
Codo de 90°
3 1 ⁄
4
" x 10" 16 Pies x ( ) = Pies
Codo de 45°
3 1 ⁄
4
" x 10" 5 Pies x ( ) = Pies
Codo “plano”
de 90° 3 1 ⁄
4
≤ x 10≤ 18 Pies x ( ) = Pies
Redondos de
transición de
6" a 3 1 ⁄
4
" x 10" 7 Pies x ( ) = Pies
Columna subtotal 1 = Pies
* Las longitudes equivalentes de las piezas de conducto
están basadas en pruebas reales y reflejan los
requisitos para un buen rendimiento de ventilación
con cualquier estufa de flujo de aire descendente.
† Mida y liste los pies de los conductos rectos usados.
Cuente y liste la cantidad de todos los otros pedazos
de conducto para el “Número usado” de cada tipo.
IMPORTANTE:
Para eficiencia máxima, use la porción de conducto más
corta y más recta posible, con la menor cantidad de
accesorios posible. Para un rendimiento satisfactorio,
el conducto no debe exceder 100 pies de longitud
equivalente.
El rendimiento de la ventilación es mejorada usando
conductos de mayor diámetro.
Longitud Número Longitud
Piezas de conducto equivalente* x usado = equivalente
Redondo de
6" a 3 1 ⁄
4
" x 10"
a codo de 90° 20 Pies x ( ) = Pies
3 1 ⁄
4
" x 10"
a transición
redonda de 6" 5 Pies x ( ) = Pies
3 1 ⁄
4
" x 10"
a codo de 90°
de transición
redonda de 6" 12 Pies x ( ) = Pies
Tapa redonda
de pared de 6"
con regulador
de tiro 21 Pies x ( ) = Pies
Tapa de pared
de 3 1 ⁄
4
" x 10" con
regulador de tiro 27 Pies x ( ) = Pies
Tapa de techo
redonda de 6" 20 Pies x ( ) = Pies
Ventilador de
techo redondo
de 6" 24 Pies x ( ) = Pies
Subtotal columna 2 = Pies
Subtotal columna 1 = Pies
CONDUCTOS TOTALES = Pies
No debe exceder los 100 pies.
NO USE conductos de plástico flexibles.
La instalación de la ventilación no debe exceder la
longitud equivalente a 100 pies.
Instrucciones de instalación
