PREPARACIÓN PARA LA INSTALACIÓN

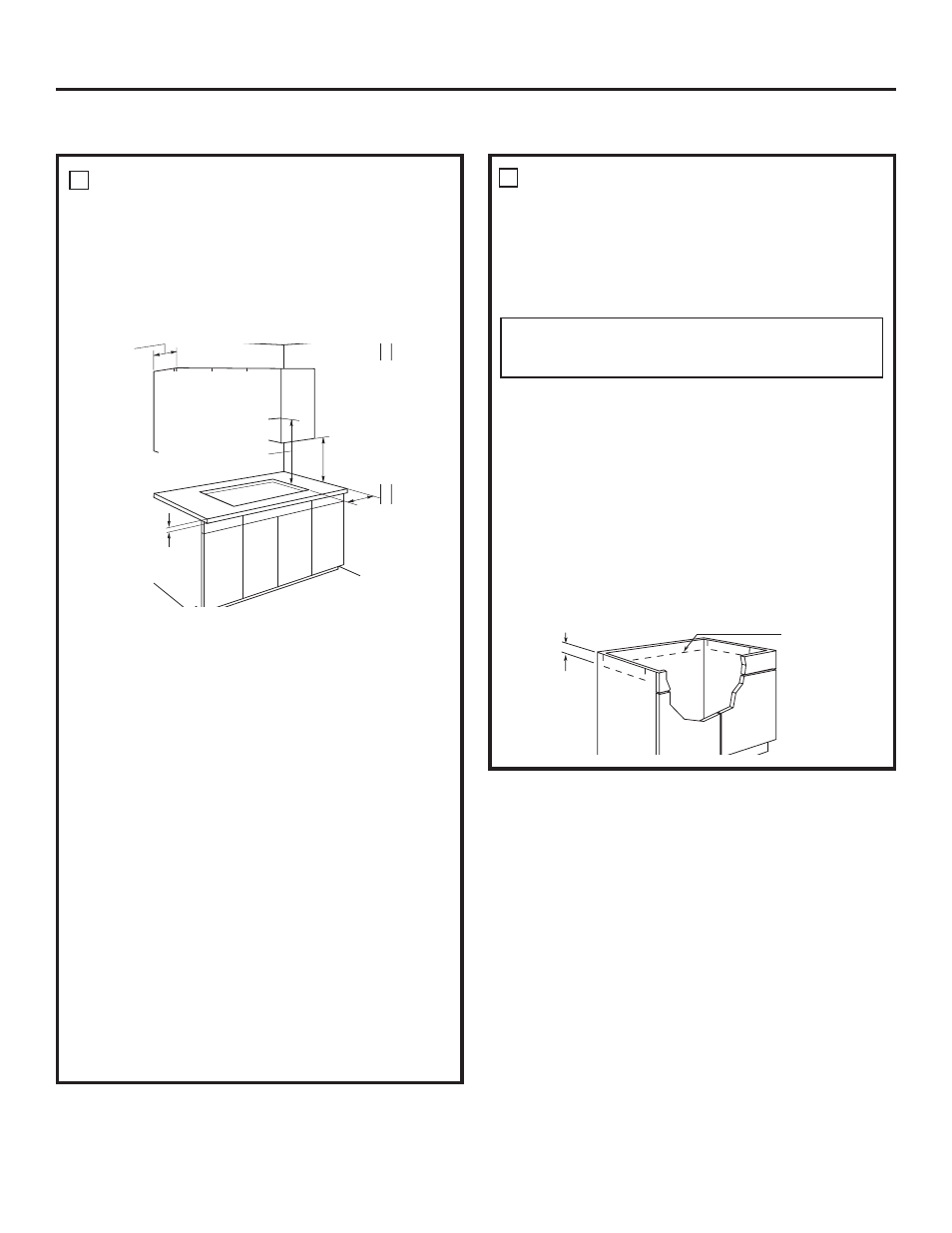

Posición de su estufa
La estufa está diseñada para lucir mejor cuando está centrada
en un gabinete de por lo menos 30" de ancho.
La ventanilla de escape debajo de la estufa debe estar
localizada entre los bajantes de la pared o entre las vigas del
piso de forma que el trabajo de conductos pueda ser instalado
apropiadamente.
El sistema de ventilación descendente con soplador, motor y
trabajo de conductos ocupará el gabinete debajo de la estufa.
Usted no debe instalar gavetas debajo de esta estufa.
Evite colocar gabinetes encima de la unidad, si es posible, para
reducir los peligros causados por tener que intentar alcanzar
sobre unidades de superficie calentadas.
Si se usan gabineterías encima de la estufa, deje una
tolerancia mínima de 30" entre la superficie de cocina y el
fondo de cualquier gabinete no protegido.
Si la tolerancia entre la estufa y la gabinetería es menor de
30", el gabinete debe protegerse con una plancha retardante
de llamas de por lo menos 1/4" de grueso, cubierta con una
plancha metálica de acero calibre 28 o con una plancha de
cobre de 0.020". La tolerancia entre la estufa y la gabinetería
protegida NUNCA DEBE SER MENOR DE 24".
EXCEPCIÓN: La instalación de un horno de microondas
especificado o de un electrodoméstico de cocina sobre una
estufa debe conformarse a las instrucciones de instalación
empacadas con ese electrodoméstico.
Áreas de trabajo adyacentes debe mantener una tolerancia
por lo menos de 18" entre la encimera y el fondo del gabinete.
Si la tolerancia es menor de 18", los gabinetes adyacentes
deben ser de por lo menos 5" desde el lado extremo de la
estufa.
18
Instrucciones de instalación
PREPARACIÓN DEL GABINETE
1
PREPARACIÓN DEL GABINETE
DE LA BASE
Esta estufa está diseñada para ajustar fácilmente en una
variedad de gabinetes. Sin embargo, la instalación combinada
de una estufa y ventilación descendente requiere consideración
cuidadosa.
Algunos gabinetes podrían requerir modificaciones.
Esta instalación requiere un gabinete de base de una
profundidad mínima de 24". El gabinete debe ser de por lo
menos 30" de ancho.
Preparando un gabinete que ajuste contra la pared
En algunos gabinetes, los lados podrían necesitar ser rebajados
o cortados 5 3 ⁄
4
" como se muestra en la figura, y las abrazaderas
de las esquinas removidas para acomodar la unidad.
En gabinetes europeos sin forma de 75 cm y 90 cm, el panel
posterior podría necesitar ser rebajado hasta 5 3 ⁄
4
" para
acomodar la unidad.
Preparando un gabinete tipo península o tipo isla
En gabinetes tipo península o isla, los lados podrían necesitar
ser rebajados o cortados, y las abrazaderas de las esquinas
removidas para acomodar la unidad.
Aprox. 5 3 ⁄
4
"
Para gabinetes
europeos aprox.
5 3 ⁄
4
"
2
La profundidad
del área
elevada de
los gabinetes
debe ser de un
máximo de 13"
Tolerancia
mínima de 5"
a partir del
corte hasta
las paredes
laterales.
Tolerancia mínima
de 30" a partir de la
encimera hasta la
superficie elevada
no protegida.
Altura mínima
de 18" desde la
encimera hasta
el gabinete más
cercano en
cualquiera de
los lados de la
unidad.
1 1 ⁄
2
" min.
