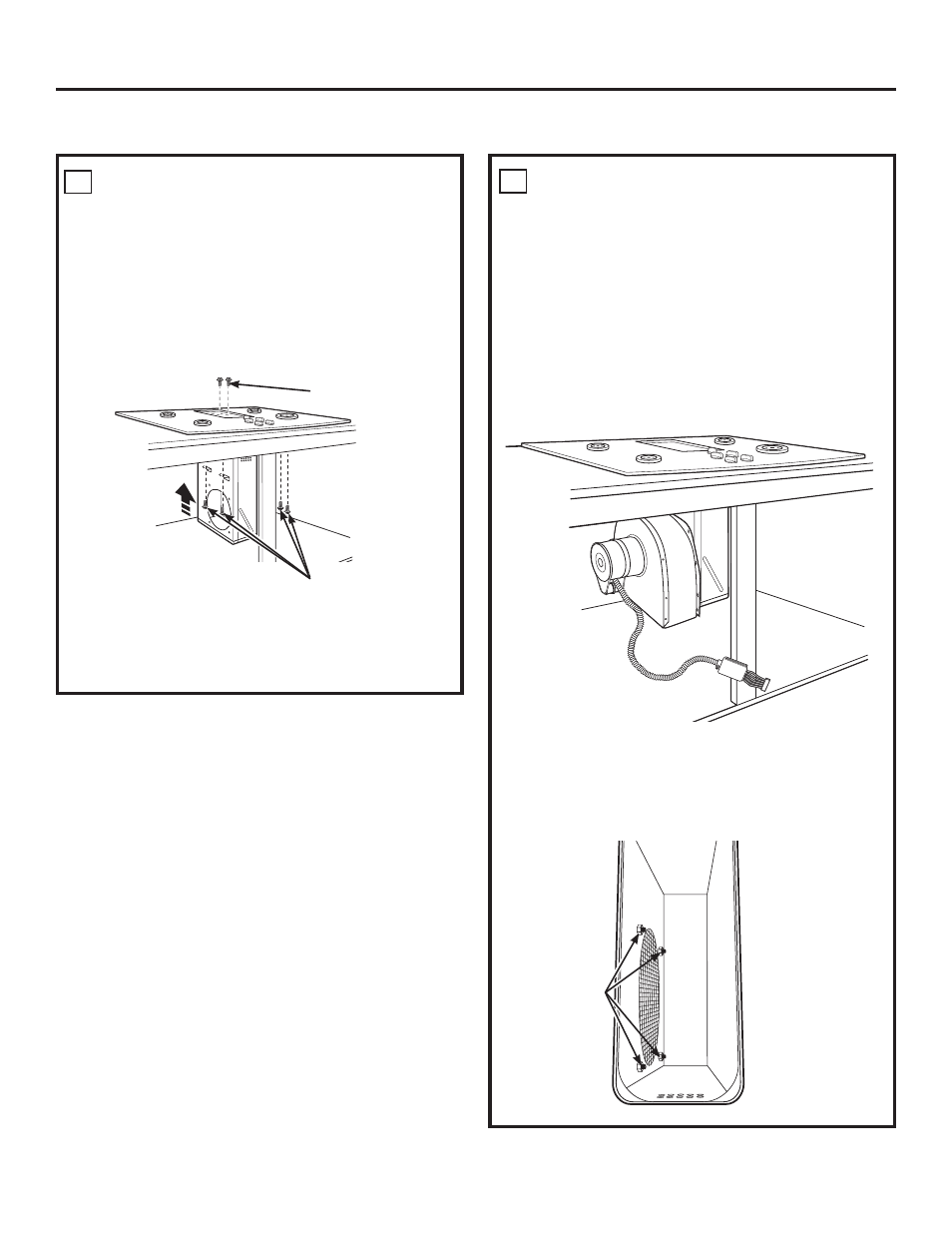

CÓMO INSTALAR LA CÁMARA DEL
SOPLADOR
Oriente la abertura de descarga del soplador
hasta que iguale el conducto en los Pasos 5 y 6.
Deslice las cuatro tachuelas roscadas en el lado del
alojamiento del soplador en los cuatro agujeros
en el lado de la cámara.
NOTA: Ver el Paso 13 para la instalación del
conducto de transición del soplador. Es posible
que sea más fácil instalar el conducto de
transición al soplador antes de instalar el
soplador a la cámara.
A partir de la abertura de ventilación en
la parte superior de la estufa, apriete la
ensambladura del soplador de manera
firme a la cámara con cuatro (4) tuercas.
12 CÓMO INSTALAR LA CÁMARA DEL
SOPLADOR DE LA ESTUFA
Deslice la cámara, con la abertura del soplador del lado
izquierdo, en la abertura en el fondo de la estufa. Empuje
la cámara hasta que se detenga cuando la cámara haga
contacto con el fondo de la estufa, y la cámara encaje
en su lugar. (Es posible que usted tenga que mover la
cámara hacia adelante y hacia atrás para encontrar su
lugar exacto.)
Asegure la cámara al fondo de la estufa, en cada lado,
usando los cuatro (4) tornillos proporcionados. Luego
asegure la cámara a la estufa, a partir del lado superior,
usando los dos (2) tornillos proporcionados.
11
4 tuercas
(se necesita
un cubo de
tuercas de
7/16")
Instrucciones de instalación
CÓMO INSTALAR LA ESTUFA
26
Instale 4 tornillos
Instale 2 tornillos
