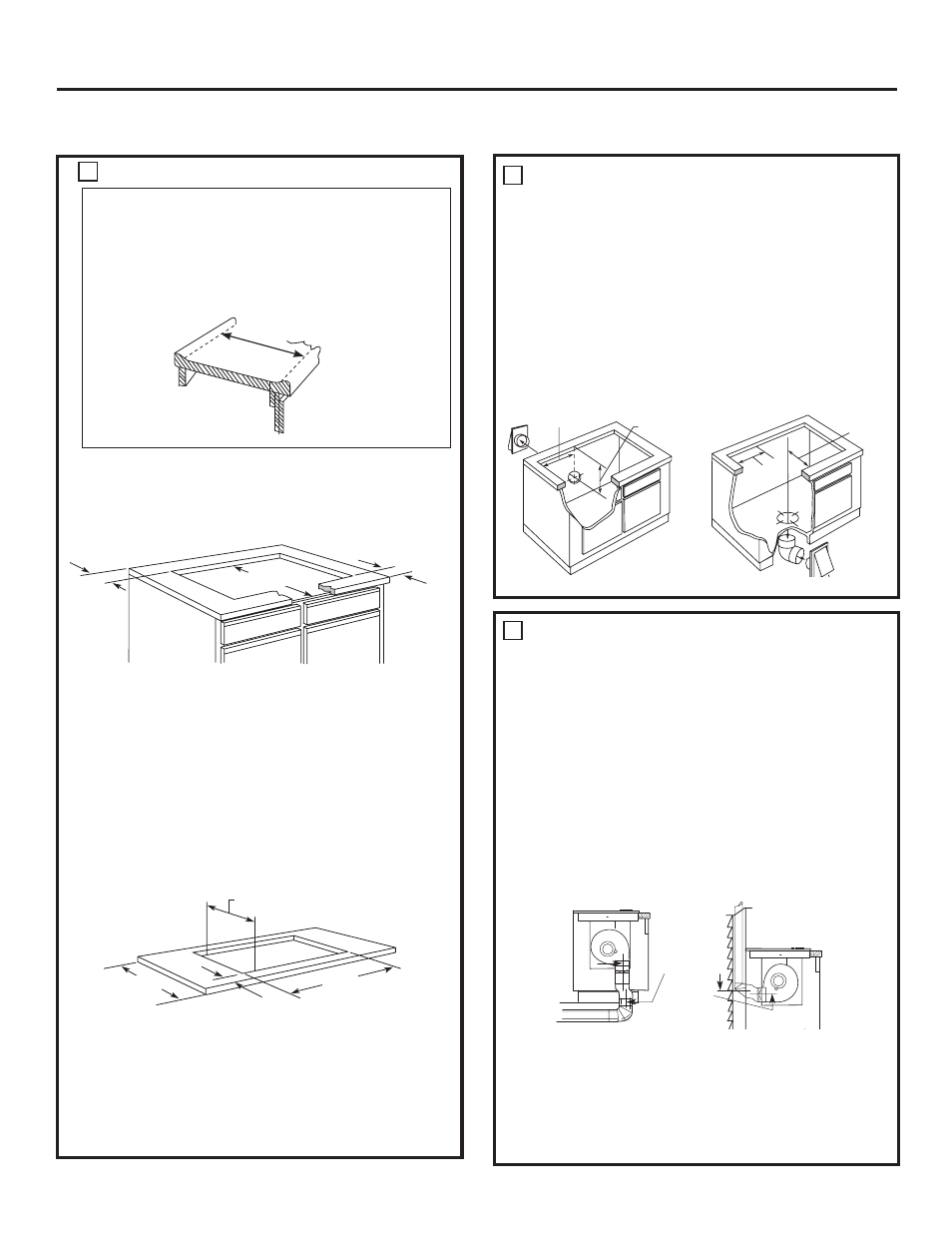

PREPARANDO LA ENCIMERA
La encimera debe tener una superficie plana
profunda para acomodar la estufa y la
ventilación. Las encimeras con un extremo
frontal rodado y “backsplash” puede no
proporcionar el área de superficie plana
requerida.
La tolerancia entre el frente interno del gabinete
y la parte posterior del corte en la encimera
debe ser de 20 5 ⁄
8
" para poder acomodar la
profundidad de la estufa.
Un área plana de 1/2" de ancho se requiere
alrededor del extremo de la abertura para
soportar la unidad. La unidad debe ser nivelada y
sentarse derecha en la abertura de la encimera.
Con cuidado corte la abertura de la encimera
de acuerdo con las dimensiones mostradas
en la ilustración. Cerciórese de que la abertura
es cortada derecha, con los lados paralelos
entre sí y con la parte posterior exactamente
perpendicular a los lados.
Para la instalación de la isla, deje un espacio
mínimo de 1 7/8” desde la abertura hasta el
extremo frontal, un espacio mínimo de 2 3/8"
desde la abertura hasta el extremo trasero, y un
espacio mínimo de 5" desde la abertura hasta los
extremos laterales de la encimera.
PREPARACIONES PARA LOS CONDUCTOS
NOTA: El trabajo de conductos DEBE tener ventilación hacia el
exterior. NO VENTILE hacia las paredes, techo, esquinas, áticos o
cualquier otro lugar cerrado.
Corte un agujero en la pared del gabinete o en el piso del gabinete
según sea apropiado para su instalación. Cerciórese de que los
tubos de escape están localizados entre los bajantes de la pared o
las vigas del piso.
NOTA: Cuando se encuentre cortando o taladrando en la
pared o en el techo, no dañe los alambrados eléctricos u otras
utilidades escondidas. Asegúrese de que cualquier abertura
en la pared detrás del electrodoméstico y en el piso debajo del
electrodoméstico esté sellada de forma apropiada.
19
20 5 ⁄
8
"
1 7 ⁄
8
" Mín.
25"
28 7 ⁄
8
"
9 1 ⁄
8
"
18 3 ⁄
4
"
10 1 ⁄
8
"
6 1 ⁄
8
"
Ventilación trasera
(Requiere 3 1 ⁄
4
" x 10")
Ventilación de la pared posterior Ventilación vertical
3 4
20 5 ⁄
8
"
1 7 ⁄
8
" Mín.
2 3 ⁄
8
" Mín.
Un rectángulo de 3 1 ⁄
4
" x 10" a una transición de conducto redondo
de 6" está disponible en su tienda de suministros para construcción
local.
NOTA: Las ilustraciones son simplemente para que usted planifique.
Ventilación de fondo
6" Máximas
desde la línea
central hasta la
línea
central de
adaptación
Instrucciones de instalación
CORTES DE PREPARACIÓN DEL GABINETE
Área de superficie plana de un
mínimo requerido de 25"
ALINEACIÓN DE LOS CONDUCTOS DEL SOPLADOR
En general, no instamos al uso de conductos flexibles porque éste
puede causar severas restricciones del flujo de aire. Sin embargo, si
la salida del soplador y la localización en la pared o en el piso
representa un problema de alineación, entonces usted puede usar
conductos METÁLICOS para adaptar la compensación. Un buen
centramiento sin necesidad de conductos flexibles es lo preferido.
NOTA:
• No exceda la adaptación máxima recomendada de 6≤.
• No permita que el conducto flexible se doble o que colapse.
• Alargue el conducto flexible tanto como sea posible para evitar la
corrugación tanto como sea posible.
