MODELE 3C614D/9166D
VITESSE HAUTE MOYENNE BASSE
PI 3 /MIN 3560 3120 2510
M 3 /s 1.68 1.47 1.18
TR/MIN 1600 1450 1100
Amps 1.4 1.2 1.0
Watts 170 145 115
dB A 64 57 50
Rev. J 12/07 4 2085109A Rev. J 12/07 5 2085109A
4. Instale el Ventilador en la ventana enganchando las Ranuras en
los Tornillos en el marco de la ventana.
Deslice el Ventilador hacia abajo en los
Tornillos hasta que descanse sobre la
parte inferior del marco. (Figura 3)
5. Apriete los Tornillos para Paneles
de Extensión para asegurario en esa
posición.
OPERACIÓN
Este Ventilador Air King® para Toda la Casa tiene un duradero motor
eléctrico reversible de 3 velocidades con arranque por capacitor.
Tiene tres velocidades: Alta (Hi), Media (Medium) y Baja (Low) tanto
para uso de Ventilador como de extactor. El interuptor de control está
convenientemente ubicado en la Cubierta del Motor del Ventilador.
Ajuste la Perilla a la dirección y Velocidad deseadas.
MANTENIMIENTO
ADVERTENCIA: SIEMPRE DESCONECTE EL ENCHUFE
ANTES DE MOVER O PROPORCIONAR SERVICIO AL
VENTILADOR.
ADVERTENCIA:
¡NO SUMERJA EL VENTILADOR EN AGUA!
LIMPIEZA: Limpie el Ventilador con un aditamento de cepillo que
se ajuste a su máquina aspiradora. Esto eliminará la suciedad y el
polvo que se pueden acumular con el paso del tiempo. NO INTENTE
DESARMAR EL VENTILADOR. Limpie el cuerpo del Ventilador con
un paño suave.
ADVERTENCIA: No use gasolina, bencina, acetona,
limpiadores abrasivos, etc., puesto que eso dañará el Ventilador,
NUNCA use ALCOHOL o SOLVENTES.
SERVICIO: Cualquier otro servicio, con la excepción de
mantenimiento general por parte del usuario, deberá ser realizado
por un representante de servicio autorizado.
GUARDADO: Guarde el Ventilador, con estas instrucciones, en un
lugar fresco y seco.
ENSAMBLE Y INSTALACIÓN
El gran número de estilos y tipo de ventanas hace imposible de-
scribir un procedimiento de instalación universal.
NOTA: Antes de instalacion, debera aflojar los Tornillos del Tablero
de Extension y completamente remover los Tableros del Lado , luego
re-instalar los Tableros del Lado con las letillas hacia el lado afuera
de la ventana. Ahora puede continuar con la instalacion.
Los métodos que se detallan a continuación se recomiendan como
aptos para la mayoria de las ventanas de dos paneles que se deslizan
verticalmente. Cualquiera que sea el método que usted elija, deberá
permitir que la ventana se cierre con facilidad para su seguridad y para
la protección de los enseres domésticos contra el mal tiempo. Consulte
las ilustraciones mientras utiliza el MÉTODO A (POR AFUERA DE LAS
MOLDURAS) o el MÉTODO B (POR ADENTRO DE LAS MOLDURAS)
a continuación.
Herramientas Requeridas: Desarmadores: Punta Plana y Punta
Cruciforme
E L E M E N T O S
S U M I N I S T R A -
DOS: CUATRO TORNILLOS #8 X 3/4" CON RANURA
PARA DESTORNILLADOR PLANO

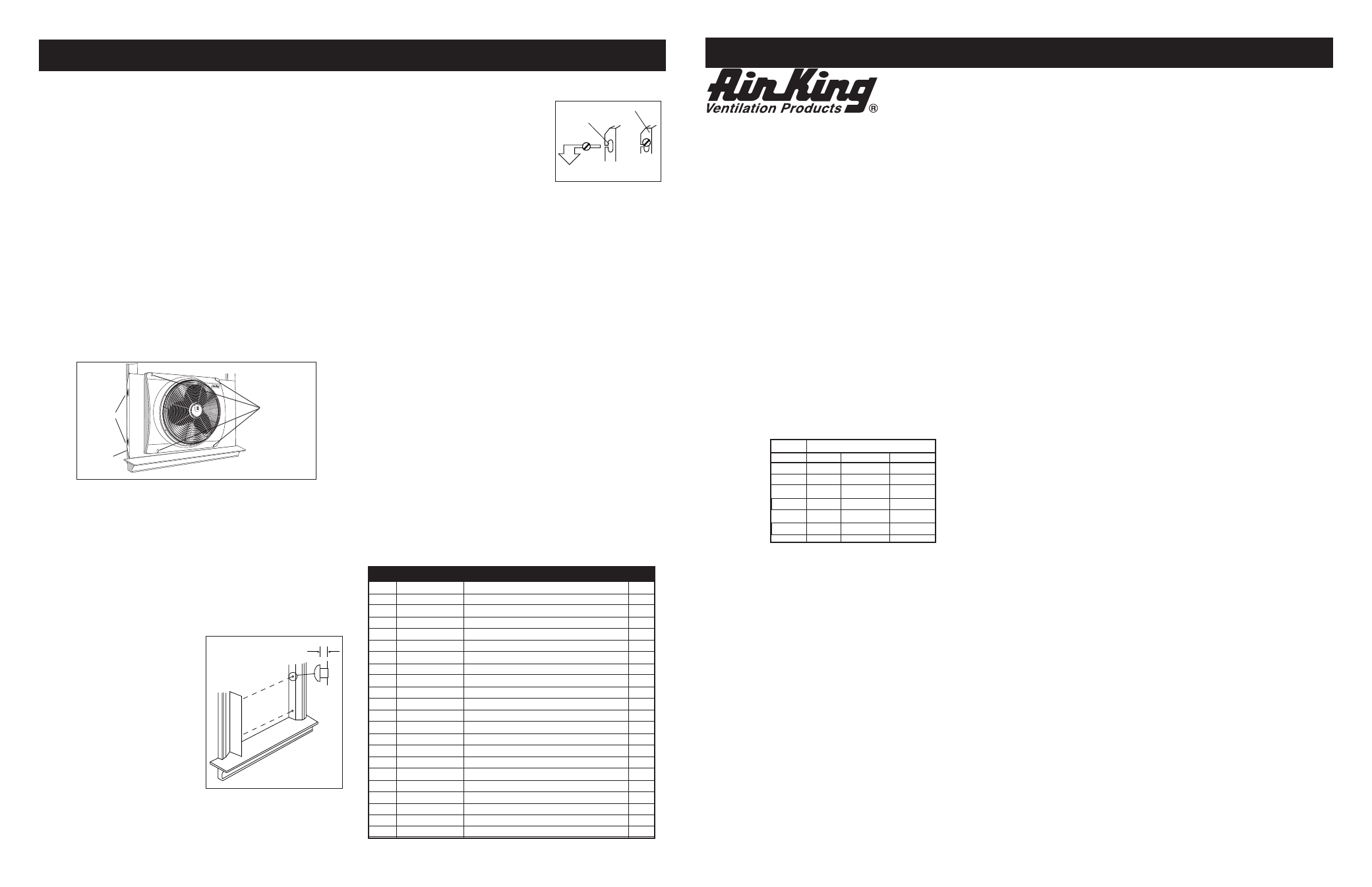

MÉTODO A (POR AFUERA DE LAS MOLDURAS)
1. Afloje los 4 Tornillos para Paneles de Extensión y extienda los
Paneles Laterales, pero que el Ventilador aún quepa en la ven-
tana. (Figura 1)
2. Coloque el Ventilador en el marco de la ventana con la Brida de los
Paneles Laterales sobre la moldura de la ventana. Presione los Pan-
eles Laterales hasta que queden bien ajustados contra las molduras.
Con Paneles Laterales en esta posición, marque los agujeros para los
Tornillos en la parte superior de las Ranuras, instale 4 Tornillos para
Madera (provistos) y apriételos.
3. Apriete los Tornillos para Paneles de Extensión para completar la
instalación.
MÉTODO B (POR AD-
ENTRO DE LAS MOL-
DURAS)
1. Marque la posición de los agu-
jeros para los Tornillos en los
bordes interiores del marco de
la ventana utilizando el Patrón
suministrado. (Figura 2)
2. Instale los 4 Tornillos en el
marco. NO LOS APRIETE DEL
TODO. Deje 1/8" (3,2 mm) en-
tre la superficie del marco y la
Cabeza de los Tornillos.
3. Afloje los 4 Tornillos para Paneles
de Extensión (Figura 1) y extienda los Paneles Laterales hasta
que el Ventilador quede bien ajustado entre los lados del marco
de la ventana.
MODELO 3C614D/9166D
PLANTILLA
Figura 2
1/8" (3,2 mm)
Figura 3
Ranura
Tornillo
Figura 1
Ranura
Brida
Tornillo para
Paneles de
Extensión
LISTA DE PIEZAS DE REPUESTO
No. Parte No. Descripción Cant.
No. Parte No. Descripción Cant.
1 02030113 Motor Ensamble 1
2 2090008 Tornillo #8 x 1/2" PPH Tipo 25 ZP 24
3 05097110CG Rejilla Interior 1
4 5090045 Tornillo #10 -32 x1/2" HWH Serr F-ZP 3
5 5082090CH Hélice 1
7 2010722 Body 1
8 05097100CG Rejilla Exterior 1
9 02084613 Adorno ATipo Ojo de Buey 1
10 2060087 Paneles Laterales 2
11 02090508 Canal de Goma 4
12 2060086 Channel 2
17 05010109 Perilla del Interruptor 1
19 5090044 Tornillo Prisionero 1/4-28 x 3/8 1
20 2091413 Tornillo para Madera #8 x 3/4" 4
21 2084076 Plantilla 1
22 2090024 Tornillo #8 x 3/4" PPH Tipo 25 ZP 4
LIRE ET CONSERVER CES INSTRUCTIONS
LIRE SOIGNEUSEMENT AVANT DE TENTER D’ASSEMBLER, INSTALLER, OPÉRER OU DE RÉPARER LE PRODUIT DÉCRIT. PROTÉGEZ
VOUS-MÊME ET LES AUTRES EN OBSERVANT TOUTE L’INFORMATION DE SÉCURITÉ. LE MANQUEMENT À SE CONFORMER AUX
INSTRUCTIONS POURRAIT RÉSULTER EN BLESSURE PERSONNELLE ET/OU EN DOMMAGE À LA PROPRIÉTÉ !
CONSERVER CES INSTRUCTIONS POUR RÉFÉRENCES FUTURES.
SPECIFICATIONS
Moteur ...............................120V, 50 / 60 Hz
Diamètre de l'hélice ...........20” (58,8 cm)
Vitesses ..............................3 d’entrée, 3 de sortie
Contrôle .............................Commutateur rotatif
Approbations ...................Liste ETL. Le garde à grille fermée
rencontre les exigences de OSHA.
INFORMATION GÉNÉRALE DE SÉCURITÉ
Lors de l’utilisation d’appareils électriques, des
précautions de base doivent toujours être prises pour
réduire le risque d’incendie, de choc électrique et de
blessure personnelle, incluant ce qui suit :
1. Lire toutes les instructions avant d'utiliser ce Ventilateur.
2. Assurez-vous que la pièce est équipée d’un détecteur de fumée
fonctionnel.
3. Utiliser ce Ventilateur uniquement tel que décrit dans ce manuel.
Toute autre utilisation non recommandée par le fabricant peut
causer un incendie, un choc électrique, ou des blessures
personnelles.
NE PAS VOUS FIER SEULEMENT DE L’INTERRUPTEUR MARCHE
/ ARRÊT (ON/OFF) COMME UNIQUE MOYEN DE COUPURE DE
L’ALIMENTATION LORS DE DÉPLACEMENT OU DE SERVICE
SUR LE VENTILATEUR. TOUJOURS METTRE LE VENTILATEUR
À LA POSITION ARRÊT (OFF) ET DÉBRANCHER LE CORDON
D’ALIMENTATION AVANT DE QUITTER LE SECTEUR. NE JAMAIS
LAISSER LES ENFANTS SANS SURVEILLANCE ALORS QUE LE
VENTILATEUR EST EN MARCHE OU BRANCHÉ.
4. Débrancher le cordon d’alimentation avant d’installer, de déplacer
ou d’effectuer un service sur le Ventilateur.
5. Ce Ventilateur ne doit PAS être utilisé dans des endroits
potentiellement dangereux tels que des atmosphères
inflammables, explosifs, chargés en produits chimiques et où
de l’essence, de la peinture ou des liquides inflammables sont
rangés ou utilisés.
6. Assembler complètement le Ventilateur, conformément aux
instructions, avant de brancher à la source d’alimentation.
Le cordon d'alimentation est équipé avec une fische mise à la terre
à trois broches qui doit obligatoirement être insérée dans un
réceptacle apparié. En aucune circonstance la broche de mise à la
terre ne doit être coupée ou enlevée de la fiche. Lorsqu'une prise
murale à deux broches est rencontrée, celle-ci doit être remplacée
par une prise mise à la terre à trois broches correctement
installée en conformité avec le Code Electrique National (NEC)
et avec tous les ordonnances et les codes locaux. Ce travail doit
être effectué par un électricien qualifié, en utilisant du fil de cuivre
uniquement. Cette fiche est un dispositif de sécurité, pour réduire
le risque d’incendie, de choc électrique ou de blessure personnelle.
NE PAS enlever, remplacer, réparer ou altérer la fiche
d’origine. Si le Ventilateur ne fonctionne pas correctement, cela
peut être attribuable au dispositif de sécurité incorporé dans
cette fiche. Contactez, votre Distributeur de Grainger.
7. Là où cela est possible, éviter d’utiliser des cordons
d’extension puisque le cordon d’extension peut surchauffer
et causer un incendie. Si vous devez utiliser un cordon
d’extension, minimiser les risques de surchauffe en utilisant
un cordon d’extension le plus court possible et en vous as-
surant qu’il soit approuvé UL. NE JAMAIS utiliser un seul
cordon d’extension pour alimenter plus d’un Ventilateur.
8. NE JAMAIS opérer de Ventilateur avec une fiche ou un cordon
endommagé ou après une défectuosité du Ventilateur, après
qu’il soit tombé ou qu’il ait été endommagé de quelque manière.
Il n’y a aucune pièce sur laquelle un service puisse être effectué
par l’utilisateur. Retourner le Ventilateur à un établissement de
service autorisé pour examen, pour ajustement ou réparation
mécanique ou électrique.
9. NE JAMAIS insérer ou permettre aux doigts ou objets étrangers
d’entrer dans toute ouverture de ventilation ou d’évacuation
car cela peut causer un incendie ou un choc électrique ou
endommager le Ventilateur. Pour réduire le risque d’incendie,
NE PAS bloquer ou altérer le Ventilateur d’aucune manière alors
qu’il est en opération.
10. Toujours placer le Ventilateur sur une surface stable, plane
et à niveau lors de l’opération, pour éviter la possibilité de
renversement du Ventilateur. Localiser le Cordon d’alimentation
afin que le Ventilateur ou tout autre objet ne repose pas sur
celui-ci. NE PAS faire courir le Cordon d’alimentation sous
les tapis. NE PAS recouvrir le Cordon d’alimentation avec des
carpettes, des tapis d’escalier ou autre semblable. Placer le
Cordon d’alimentation éloigné du trafic de la pièce et là où on
ne peut passer par-dessus.
11. Ce Ventilateur n’est pas conçu pour utilisation dans des
emplacements humides ou mouillés. NE JAMAIS placer un
Ventilateur là où il pourrait tomber dans la baignoire ou dans un
autre contenant d’eau. NE JAMAIS utiliser le Ventilateur dans un
endroit ou des liquides inflammables sont utilisés ou entreposés.
12. NE JAMAIS utiliser le Ventilateur à l’extérieur.
13. Ce Ventilateur n’est pas convenable pour utilisation dans des
installations agricoles incluant les endroits où le bétail, la vol-
aille ou d’autres animaux sont confinés. Veuillez vous référer à
l’article 547-7 (2008) du Code Electrique National (NEC), ou aux
normes ou codes locaux ou d’État pertinents aux exigences
électriques pour les bâtiments agricoles. CE VENTILATEUR
NE RENCONTRE PAS LES EXIGENCES DE L’ARTICLE 547-7
(2008) DU CODE ELECTRIQUE NATIONAL (NEC).
Le ventilateur de 50,8 cm de fenêtre pour maison entière de Air
King® offre trois vitesses d’entrée et de sortie d’air. Le ventila-
teur s’adapte aux fenêtres de 68,6 cm à 96,5 cm de largeur x 67,3
cm de hauteur. Les panneaux latéraux ajustables sont conçus
pour accommoder le montage du ventilateur soit à l’intérieur ou à
l’extérieur de la boiserie de fenêtre. L’hélice à 3 pales du ventila-
teur est entraînée par un moteur à lubrification permanente, à con-
densateur auxiliaire permanent et offrant un cordon 18/3 de 1,8 m.
DESCRIPTION
INSTRUCTIONS D'OPÈRATION ET MANUEL DES PIÈCES
VENTILATEUR DE 50,8 CM DE FENÊTRE POUR
MAISON ENTIÈRE
50,8 cm MODÈLE 3C614D/9166D
