1 2091119

Tornillo N° 6 x 0,95 cm PPH Tipo AB ZP

12

2 2018001

Parrilla trasera

1

3 2011405

Agarradera

1

4 2011402

Perilla

1

5 2061713

Cuerpo del ventilador

1

6 02050031WFPB Cable únicamente

1

7 02031246S

Motor con interruptor

1

8 2011278

Aspa

1

9 2018000A

Parrilla frontal

1

10 2091211

Tornillo N° 10 x 1,27 cm PPH Tipo A

4

11 2091118

Tornillo N° 6 x 0,95 cm PPH Tipo AB Grn

1

6

7

Rev. K 11/07

Rev. K 11/07

2084008

2084008

Ref. Parte

No. Numero

Descripción

Cant.

8

9

11

6

7

5

4

3

1

2

1

10

MODELO 4CH71F/9723F

OPERACIóN

1. Enchufe el ventilador a un tomacorriente estándar de 120V AC.

2. Con el interruptor de perilla, regule la velocidad del ventilador que desea.

MANTENIMIENTO

ADVERTENCIA: DESCONECTE SIEMPRE EL CORDÓN ANTES DE INTENTAR REALIZAR CUALQUIER FUNCIÓN DE SERVICIO.

LIMPIEZA: Use un trapo y una solución de jabón suave, tal como detergente líquido para lavar trastes.

ADVERTENCIA: No use gasolina, bencina, diluyente de pintura ni limpiadores fuertes en aerosol, ya que éstos dañarán el ventilador.

ALMACENAMIENTO: Cuando no lo utilice, mantenga el aparato en un lugar limpio y seco.

EL MOTOR HA SIDO PERMANENTEMENTE LUBRICADO.

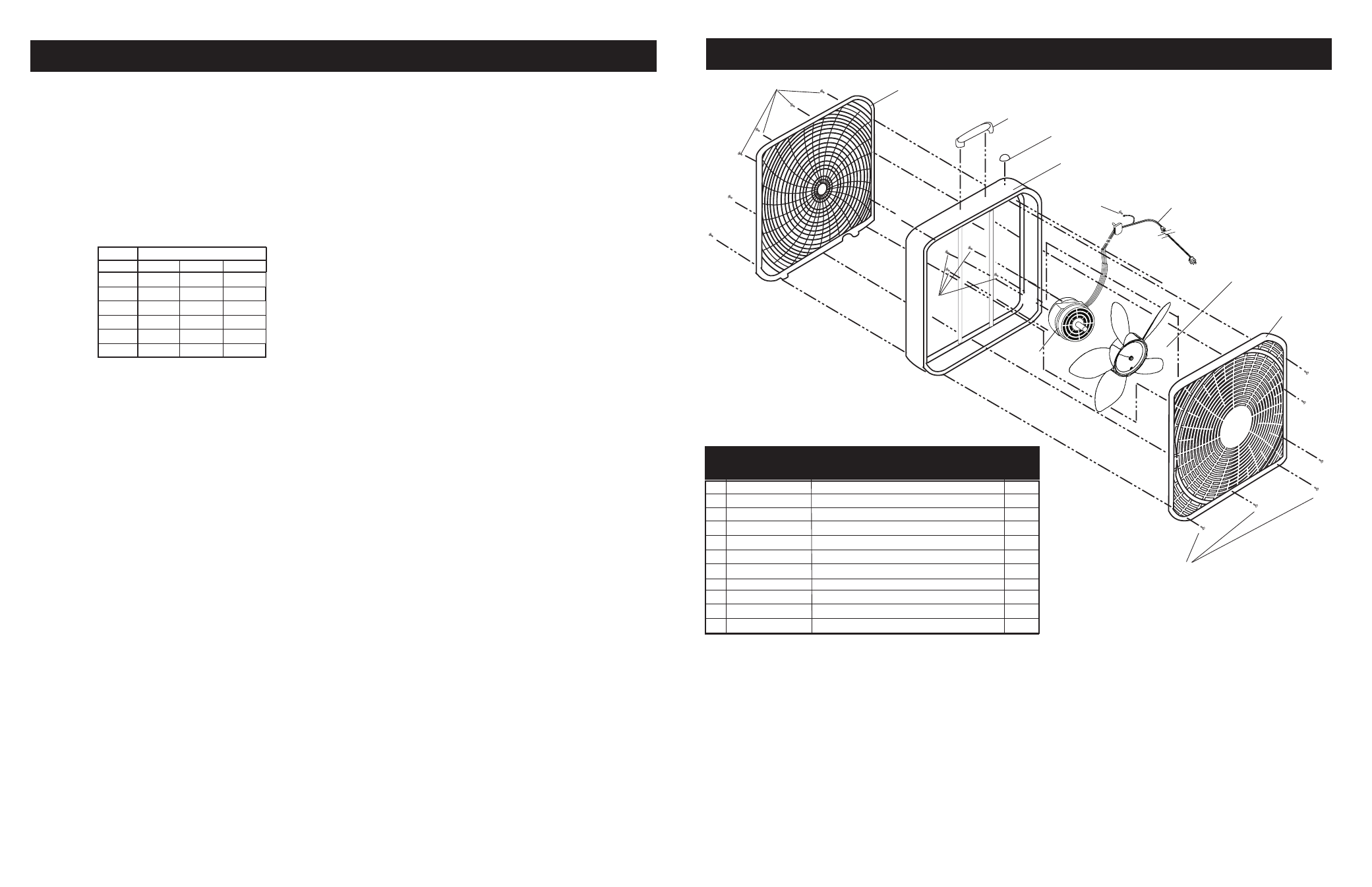

PARTES DE REPUESTRO

CONSERVE ESTAS

INSTRUCCIONES

DESCRIPCIóN

El Ventilador Air King® tipo caja de 20 pulgadas (50.8 cm) ofrece un boton
rotativo de 3 velocidades para su operacion, con esquinas redondas. La
aspa de 20 pulgadas (50.8 cm) de 5 palas es condusida con un motor con
capacitor permanente y un cordon eléctrico de 6 pies (1.83 m) 18/3.

ESPECIFICACIONES

Motor. ..............................................................................120V, 60 Hz
Diámetro de paletas ................................................... 20" (50.8 cm)
Velocidades .....................................................................................3
Control ......................................................................Perilla rotatoria
Aprobaciones .... Catalogación ETL. El protector de malla cerrada

del ventilador satisface las normas OSHA

MODELO

4CH71F/9723F

VELO.

ALTA

MEDIA

BAJA

CFM

2163

1900

1463

M

3

/s

1.02

0.90

0.69

RPM

1220

1075

855

Amps

0.94

0.72

0.56

Watts

105

87

65

dB A

60

55

51

INFORMACIóN GENERAL DE SEGURIDAD

Al usar aparatos eléctricos, las precauciones básicas de

seguridad deberan siempre de seguirse para reducir el

riesgo de incendio, choque eléctrico, y daño a personas,

incluyenda las siguientes.

1. Lea todas las instrucciones antes de utilizar el Ventilador.

2. Asegúrese que la habitación esté equipada con un detector

de humo en funcionamiento.

3. Use este Ventilador sólo en la forma que se describe en el

manual. Cualquier otro uso no recomendado por el fabricante

podría ocasionar un incendio, golpes de electricidad o lesiones

a personas.

4. Desenchufe el cable eléctrico antes de instalar, proporcionar

servicio o mover el Ventilador.

ADVERTENCIA: NO DEPENDA DEL INTERRUPTOR

DE ENCENDIDO-APAGADO COMO EL ÚNICO MEDIO

PARA DESCONECTAR LA POTENCIA AL INSTALAR O

PROPORCIONARLE SERVICIO AL VENTILADOR. DESENCHUFE

SIEMPRE EL CABLE ELÉCTRICO.

5. Este Ventilador NO debe usarse en ubicaciones potencialmente

peligrosas, tales como en ambientes inflamables, explosivos,

cargados de sustancias químicas o húmedos.

6. NO use el Ventilador en o cerca de una ventana. La lluvia

puede generar riesgos eléctricos.

7. El cordón eléctrico está equipado con una clavija a tierra de

tres espigas que tiene que ser enchufada a un receptáculo del

mismo diseño. Bajo ninguna circunstancia deberá cortarse la

espiga a tierra de la clavija. De existir un receptáculo de pared

de dos espigas, deberá reemplazarse por uno de tres espigas

debidamente puesto a tierra e instalado de conformidad con

el Código Nacional de Electricidad y todos los códigos y

ordenanzas locales aplicables. El trabajo deberá hacerlo un

electricista calificado, utilizando exclusivamente alambre de

cobre.

ADVERTENCIA: NO SE RECOMIENDA EL USO DE UN ADAPTA-

DOR DE TRES A DOS ESPIGAS. LA CONEXIÓN INDEBIDA

PODRÍA CREAR EL RIESGO DE SER ELECTROCUTADO. EL

USO DE TALES ADAPTADORES NO ESTÁ PERMITIDO EN

CANADÁ.

ADVERTENCIA: ESTE ENCHUFE ES UNA MEDIDA DE

SEGURIDAD. PARA REDUCIR EL RIESGO DE INCENDIO,

CHOQUE ELÉCTRICO Y LESIONES PERSONALES, NO QUITE,

NI REEMPLACE, NI REPARE O ALTERE EL ENCHUFE QUE SE

PROVEE ORIGINALMENTE. SI EL VENTILADOR NO FUNCIONA

CORRECTAMENTE, PUEDE DEBERSE AL DISPOSITIVO DE

SEGURIDAD INCORPORADO EN ESTE ENCHUFE. CONTACTE

SU DISTRIBUIDOR DE GRAINGER.

8. De ser posible, evite el uso de cables de extensión. Si debieran

usarse, minimice el riesgo de sobrecalentamiento procurando

que estén aprobados por UL. NUNCA use un solo cable de

extensión para hacer funcionar más de un Ventilador.

9. NO haga funcionar ningún Ventilador con un cable o enchufe

dañado o después de que el ventilador presente algún

desperfecto o haya sido dejado caer o sufriera cualquier tipo

de daño. Regrese el Ventilador a un servicio de reparación

autorizado para examinar el Ventilador, efectuarle ajustes

eléctricos o mecánicos o repararlo.

10.NO introduzca ni permita que se introduzcan dedos u objetos

extraños en ninguna abertura de ventilación o escape, puesto

que podría provocar un golpe de electricidad, incendio, o

daños al ventilador. NO bloquee ni manipule el Ventilador de

ninguna manera mientras esté en funcionamiento.

11.Siempre coloque el Ventilador sobre una superficie, estable,

plana y horizontal mientras esté en funcionamiento, para

evitar la posibilidad de que el Ventilador se dé vuelta. Ubique

el cable eléctrico de tal modo que el ventilador u otros objetos

no descansen sobre él. NO disponga el cable eléctrico debajo

de alfombras. NO cubra el cable eléctrico con tapetes,

alfombras continuas u objetos similares. Coloque el cable

eléctrico fuera del paso de las personas y donde nadie se

tropiece con el mismo.

12.Este Ventilador no ha sido diseñado para usarse en lugares

mojados o húmedos. NUNCA coloque un Ventilador donde

quepa la posibilidad de que caiga en una bañera u otro recipiente

con agua.

13.NO use el Ventilador en exteriores.

14.Este Ventilador no es adecuado para usar en instalaciones

de agricultura incluyendo áreas donde se almacene ganado,

aves de corral u otros animales. Por favor consulte el Articulo

547-7 (2008) del Código Eléctrico Nacional (NEC), o los códigos

o normas estatales o locales aplicables con relación a los

requisitos eléctricos para edificios destinados a las agricultura.

ESTE VENTILADOR NO CUMPLE CON LOS REQUISITOS

DEL ARTICULO 547-7 DEL NEC (2008).

15. Este Ventilador no es adecuado para usar en lugares

peligrosos. Por favor consulte el Artículo 500 del Código

Eléctrico Nacional (NEC), o los códigos o normas estatales

o locales aplicables con relación a los requisitos eléctricos

para lugares peligrosos. ESTE VENTILADOR NO CUMPLE

CON LOS REQUISITOS DEL ARTICULO 500 (2008).

ADVERTENCIA: DISMINUYA EL RIESGO DE INCENDIO O

GOLPES DE ELECTRICIDAD – NO USE ESTE VENTILADOR

CON ARTEFACTOS DE CONTROL DE VELOCIDAD EN ESTADO

SÓLIDO.

MODELO 4CH71F/9723F
