29

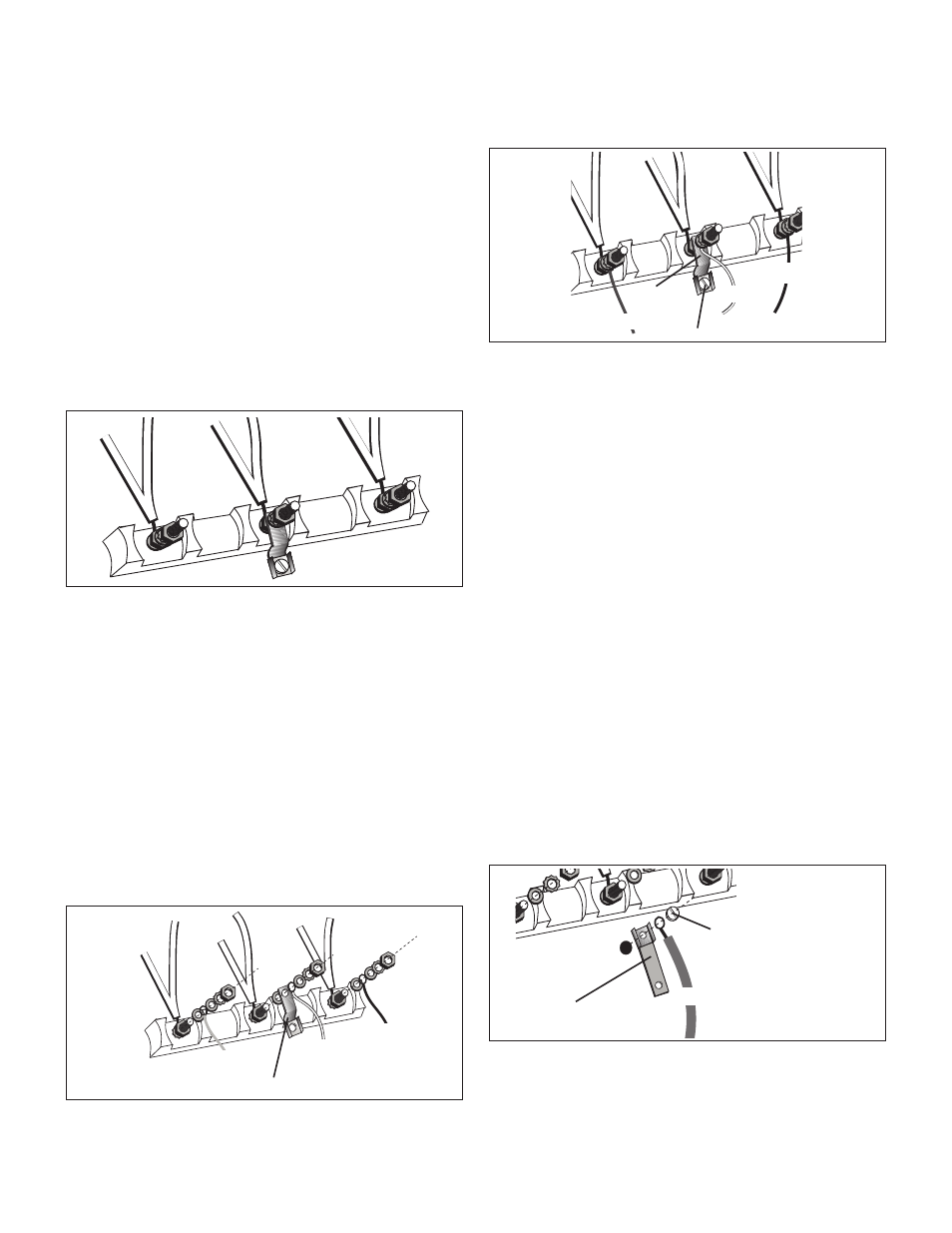

Conexión de tres alambres
Se prefiere la conexión de cuatro alambres, pero
en los casos en que los códigos y las ordenanzas
locales permitan la conexión a tierra a través de un
cable neutro y/o la conversión a cuatro alambres no
sea posible, la unidad puede conectarse a la alimen-
tación eléctrica a través de una conexión de tres
alambres.
1. Desconecte la alimentación eléctrica en la caja de
disyuntores.
2. Retire la cubierta del bloque de terminales para
dejar expuesto el bloque de terminales.
3. Retire la tuerca superior, la arandela dentada y la
arandela redonda de cada borne.
NOTA: NO retire la última arandela redonda, la últi-
ma tuerca ni los hilos de cableado interno.
4. Coloque el alambre blanco, la arandela redonda,
la arandela dentada y la tuerca EN ESTE ORDEN,
en la parte superior de la correa de conexión a
tierra que se encuentra en el borne central.
5. Coloque el alambre rojo, la arandela redonda, la
arandela dentada y la tuerca EN ESTE ORDEN, en
el borne izquierdo.
6. Coloque el alambre negro, la arandela redonda, la
arandela dentada y la tuerca EN ESTE ORDEN, en
el borne derecho.
Rojo
Correa de conexión a tierra
Blanco
Negro
7. Apriete todas las conexiones firmemente y vuelva
a colocar la cubierta del bloque de terminales.
Rojo
Correa de
conexión a tierra
Tornillo verde de conexión a tierra
Blanco
Negro
8. Fije el aliviador de tensiones de manera adecuada
(consulte la página 27).
Conexión de cuatro alambres (se prefiere en lugar
de la conexión de tres alambres).
1. Desconecte la alimentación eléctrica en la caja de
disyuntores.
2. Retire la cubierta del bloque de terminales para
dejar expuesto el bloque de terminales.
3. Retire la tuerca superior, la arandela dentada y la
arandela redonda de cada borne.
NOTA: NO retire la última arandela redonda, la últi-
ma tuerca ni los hilos de cableado interno.
4. Retire el tornillo del extremo inferior de la correa
de conexión a tierra.
5. Retire la correa de conexión a tierra del borne
central, gírela de manera que el extremo más an-
cho se encuentre en la parte superior y conecte el
extremo más ancho a la estufa a través del orificio
que se encuentra debajo de la caja de empalme.
Coloque el alambre verde en la parte superior de
la correa de conexión a tierra. Apriete el tornillo.
Correa de
conexión a tierra Verde
Tornillo verde de conexión a tierra
6. Coloque el alambre rojo, la arandela redonda, la
arandela dentada y la tuerca EN ESTE ORDEN, en
el borne izquierdo.
Instalar la conexión eléctrica
