28

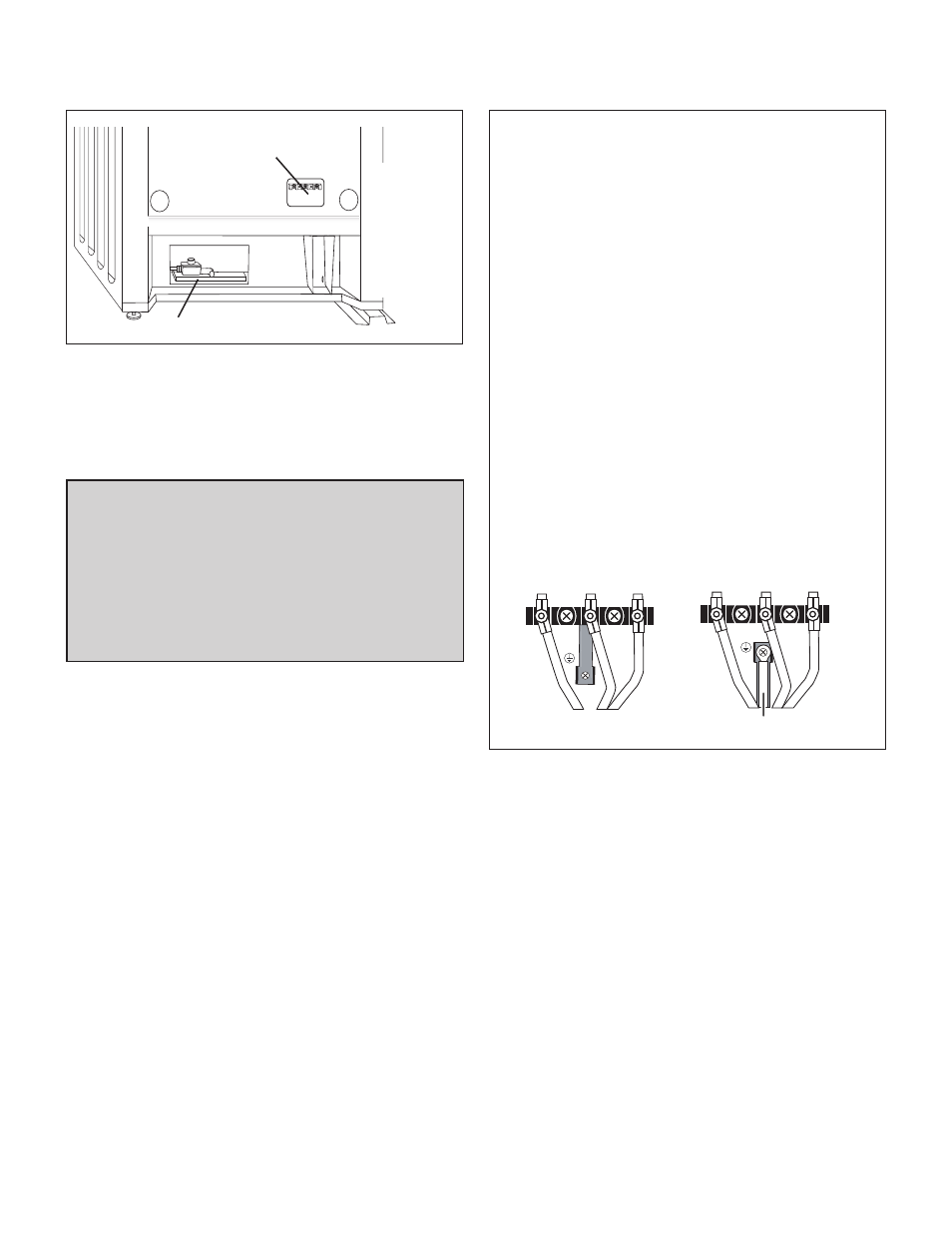

Aquí, pase el
cable de la
estufa a través
del aliviador de
tensiones que
se encuentra
en el panel de
orificios ciegos
Conexión eléctrica
(se encuentra detrás de la
cubierta del bloque
de terminales)
Conexión de gas
, ADVERTENCIA
El aliviador de tensiones que se proporciona con el
cable de su estufa debe instalarse de manera adec-
uada.
Consejo:
El panel de orificios ciegos que se encuentra de-
bajo del bloque de terminales puede retirarse de
la estufa para instalar el aliviador de tensiones:
retire el panel de orificios ciegos de la estufa,
instale el aliviador de tensiones en el panel y
coloque el panel nuevamente. NO retire el panel
posterior de la estufa por completo.
, ADVERTENCIA
Riesgo de descarga eléctrica o de incendio.
La conexión a tierra del marco al cable neutro debe
realizarse a través de una correa de conexión a tierra.
Se prohíbe hacer la conexión a tierra a través del
conductor neutro para instalaciones nuevas de
circuito derivado (Código Nacional Eléctrico
[National Electrical Code, NEC] de 1996), casas
rodantes y vehículos recreativos, o en un área en la
que los códigos locales prohíban la conexión a
tierra a través del conductor neutro.
Para las instalaciones en las que se prohíbe la
conexión a tierra a través del conductor neutro,
(a) desconecte la conexión del conductor neutro,
(b) utilice una terminal o un hilo de conexión a tierra
para conectar la unidad a tierra, (c) conecte la
terminal neutra al hilo neutro del circuito derivado
como lo haría usualmente (si el electrodoméstico
se conecta a través de un conjunto de cables, utilice
un cable de 4 conductores para este fin).
Solo utilice conjuntos de cables con una capacidad
nominal de 135/250 voltios (como mínimo), 30 amp
y etiquetados como “Para uso con estufas”.
El aliviador de tensiones que se proporciona con
el cable debe instalarse de acuerdo con las
instrucciones que se incluyen con el cable.
CONEXIÓN DE 3 ALAMBRES
AL
AM
BR
E R
O
JO
(NEUTRO) AL
AM
BR
E B
LA
NC
O
ALAMBRE NEGR
O
ALAMBRE NEGR
O
CONEXIÓN DE 4 ALAMBRES
AL
AM
BR
E R
O
JO
(NEUTRO) AL
AM
BR
E B
LA
NC
O
CABLE VERDE DE CONEXIÓN A TIERRA
