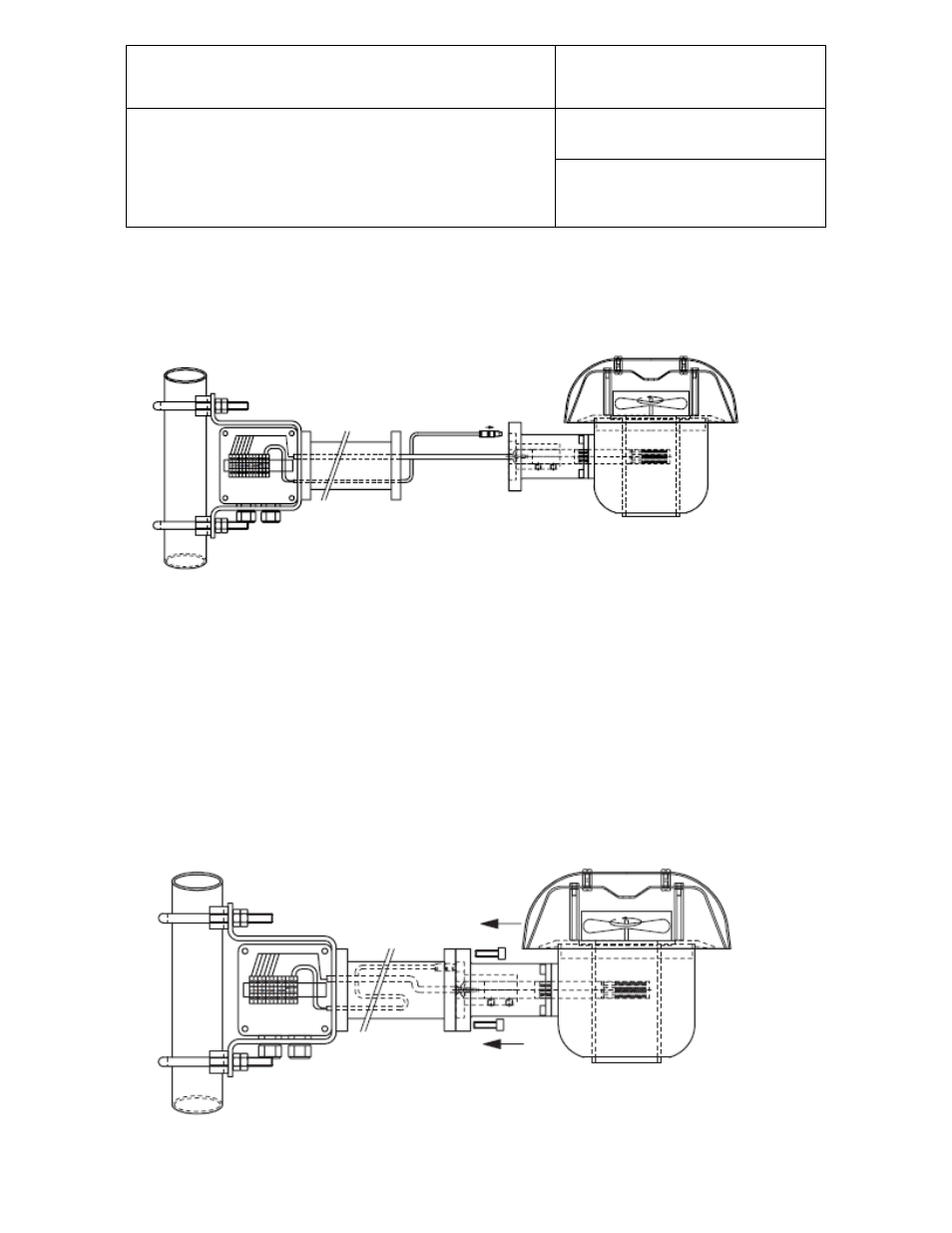

5.2 Montieren Sie den Adapter inkl. Fühler in den Wetterschutz. Beachten Sie dabei, dass die
Aussparung für den Ventilatorstecker richtig positioniert ist. Bei richtiger Positionierung
bilden Adapterring und Flansch eine ebene Fläche. Der Adapter wird von zwei
Kugelsperren festgehalten; es ist nicht notwendig ihn mit Schrauben zu fixieren.
5.3 Verbinden Sie die Steckverbinder des Fühlers und des Montagearms.
Der kleine 2-polige Stecker ist für die Speisung des Ventilators. Für Fühler ohne
Steckverbinder: Schlaufen Sie das Kabel in den Klemmenkasten und verdrahten Sie es
gemäss Schema. Die Aderfarben sind auf dem jedem Fühler beiliegenden Schema
ersichtlich. Stossen Sie allfällige Überlängen der Verbindungskabel in das Rohr des
Montagearmes zurück.
5.4 Richten Sie die beiden Baugruppen aus und verschrauben Sie die beiden Teile. Die
Befestigung des Montagearmes am Mast kann zu beliebigem Zeitpunkt erfolgen, entweder
vor oder nach dem Zusammenbau der Baugruppen
5.5 Achten Sie bei der Demontage darauf, dass ein Kabelfühler (MP102Hoder MP402H) zuerst
im Klemmenkasten abgehängt wird. Erst danach die Verbindung zwischen Wetterschutz
und Montagearm lösen
