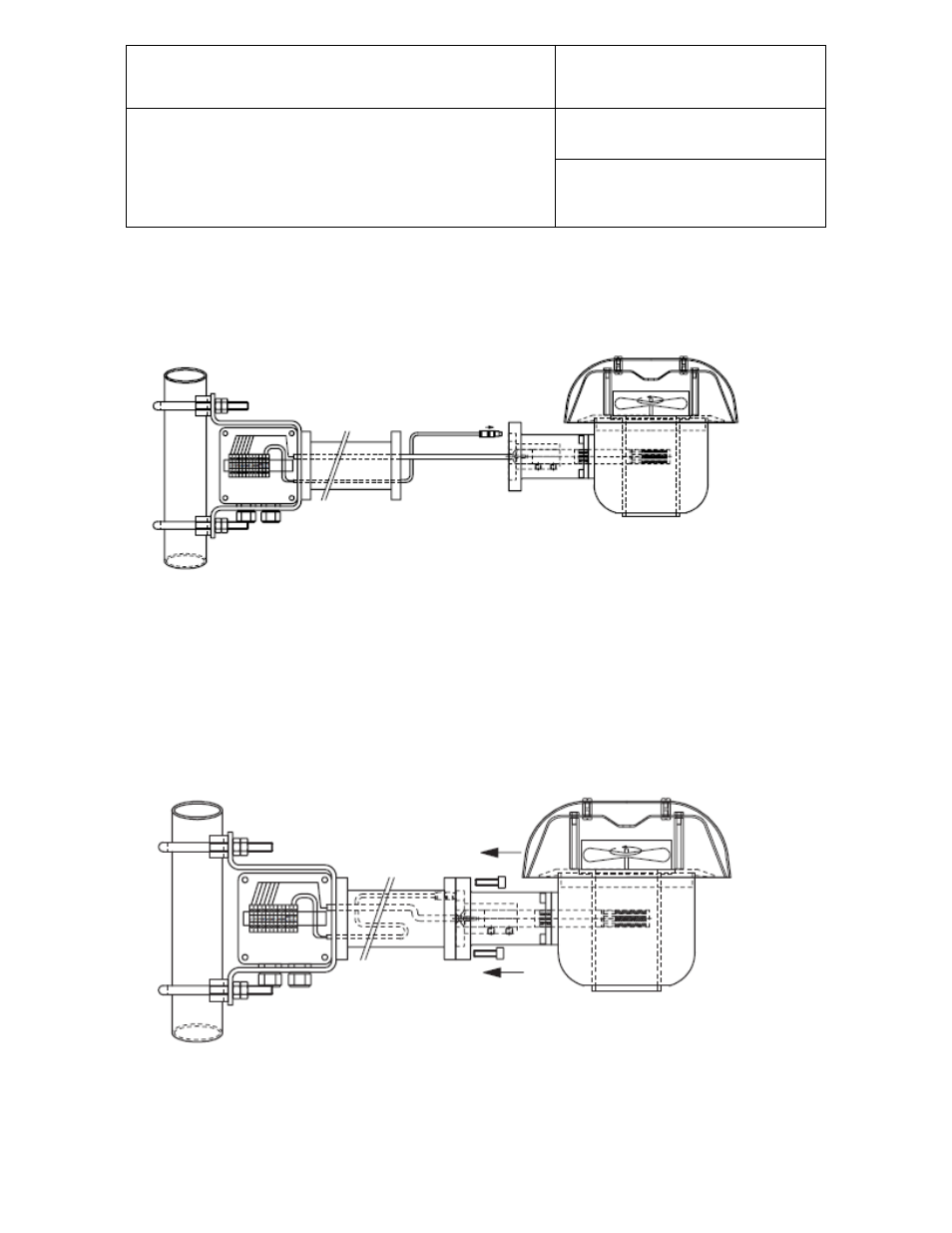

5.2 Assemblez l'adaptateur, la sonde et la protection. Assurez vous que l'emplacement du
connecteur du ventilateur soit correctement positionné. Si c'est le cas, l'adaptateur et la
bride doivent être parfaitement alignés. Il n'est pas nécessaire de fixer l'adaptateur avec
des vis car il y a un système de fixation à billes pour le maintenir en place.
5.3 Raccorder les connecteurs de la sonde et le dispositif de montage. Le connecteur 2 pôles
sert à l'alimentation du ventilateur. Pour les sondes sans connecteur, raccordez les au
bornier suivant le schéma. Les couleurs de câble sont mentionnées sur les schémas
accompagnant les sondes. Mettez le surplus de câble à l'intérieur dans le tube.
5.4 Alignez les deux sous ensembles et serrez les vis. Il est possible de faire le montage sur le
mât avant ou après l'assemblage.
5.5 Lorsque vous démontez, assurez vous que le câble de sonde (MP102H or MP402H) est
déconnecté du bornier avant de séparer la protection du dispositif de montage.
