5. Montage und Demontage
Die Wetterschutzschilde, Fühler und Montagearme werden immer separat geliefert.
Montieren Sie die einzelnen Teile wie folgt:

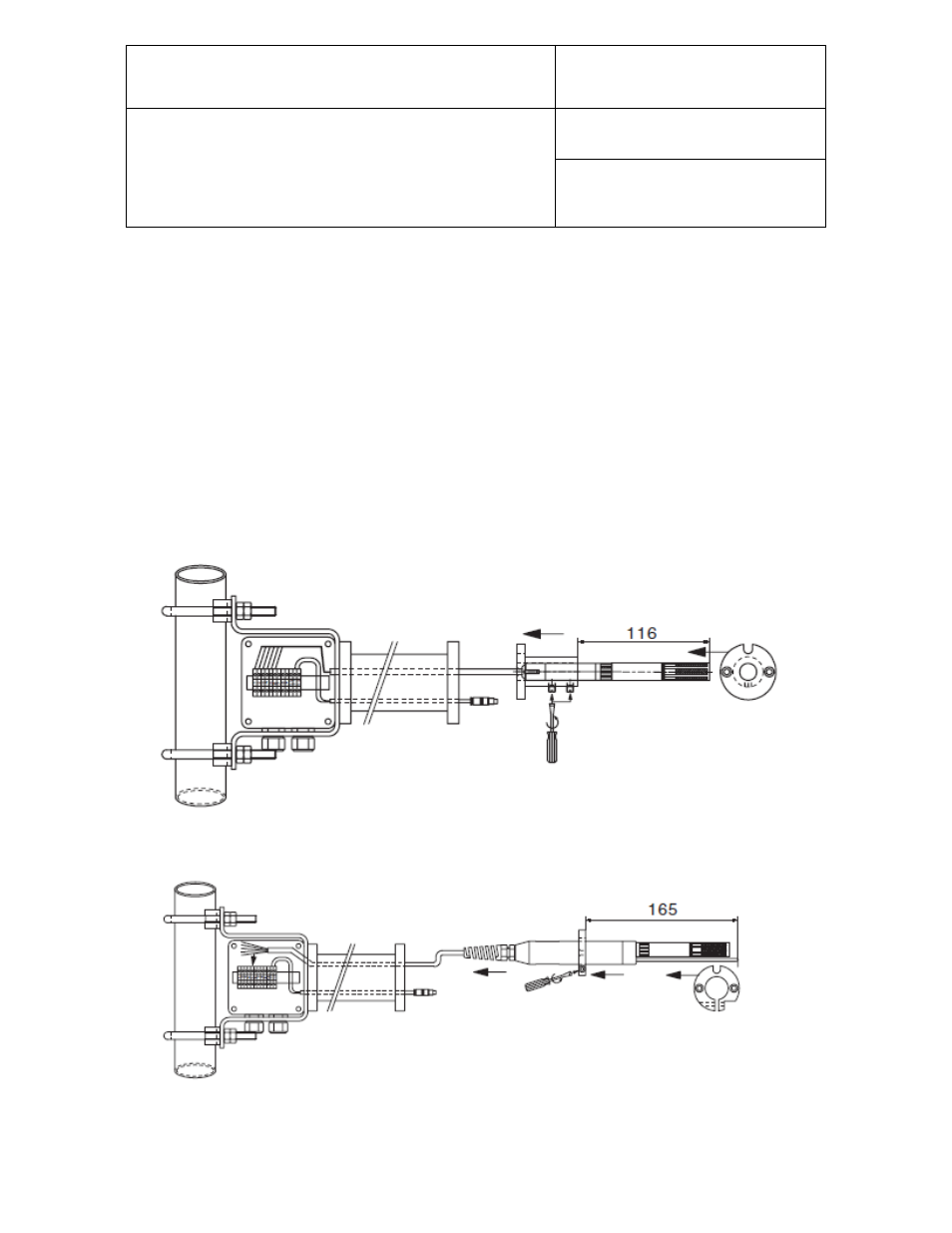

5.1 Stecken Sie den Fühler gemäss Zeichnung in den Fühleradapter und ziehen Sie entweder
die Inbusschraube am Adapterring oder die beiden Stellschrauben am Rohr (je nach
Adapter und Fühler) an. Ziehen Sie die Schrauben nur so stark an, dass der Fühler sicher
gehalten wird. Beachten Sie insbesondere die richtige Distanz von der Fühlerspitze zum
Flansch des Adapterringes.
Hinweis: Je nach Fühler werden unterschiedliche Adapter verwendet.
a. Fühler der HC2-Serie
b. Fühler der MPH-Serie
