5. Montage et démontage
Les protections, sondes et dispositifs sont livrés séparément.
Assemblez les parties comme suit :

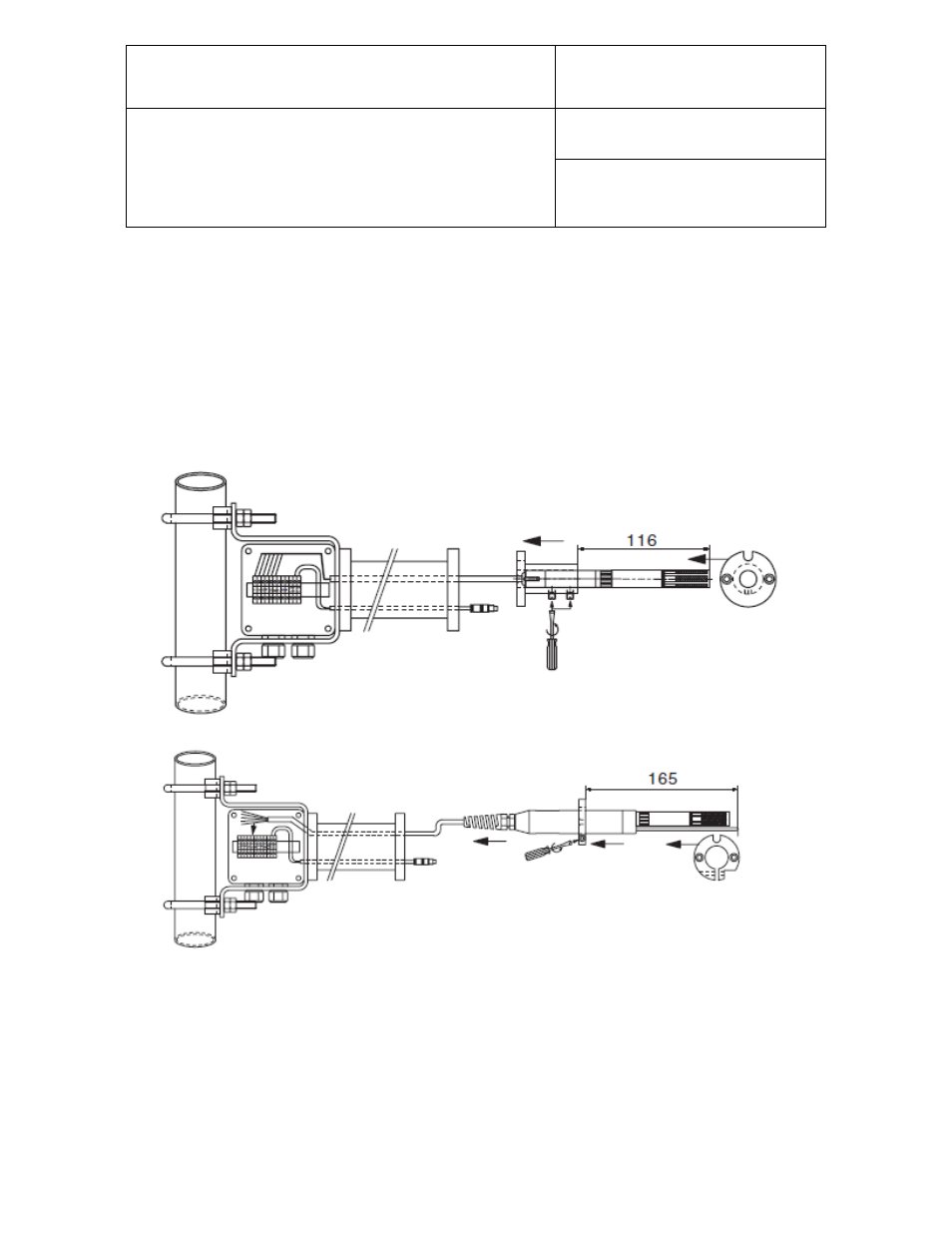

5.1 Mettez la sonde dans l'adaptateur correspondant suivant les schémas. Fixez soit la bride
soit les vis sur le tube de protection de sonde (dépend du type de sonde utilisée). Ne
serrez pas plus que nécessaire pour maintenir la sonde. Lors de la fixation respectez la
distance indiquée entre la fixation et le bout de la sonde. Note: Différents montages
suivant le type de sonde.
a) HC2-Séries Sonde
b) MPH-Séries Sonde
