© 2008 Milescraft • www.milescraft.com 8

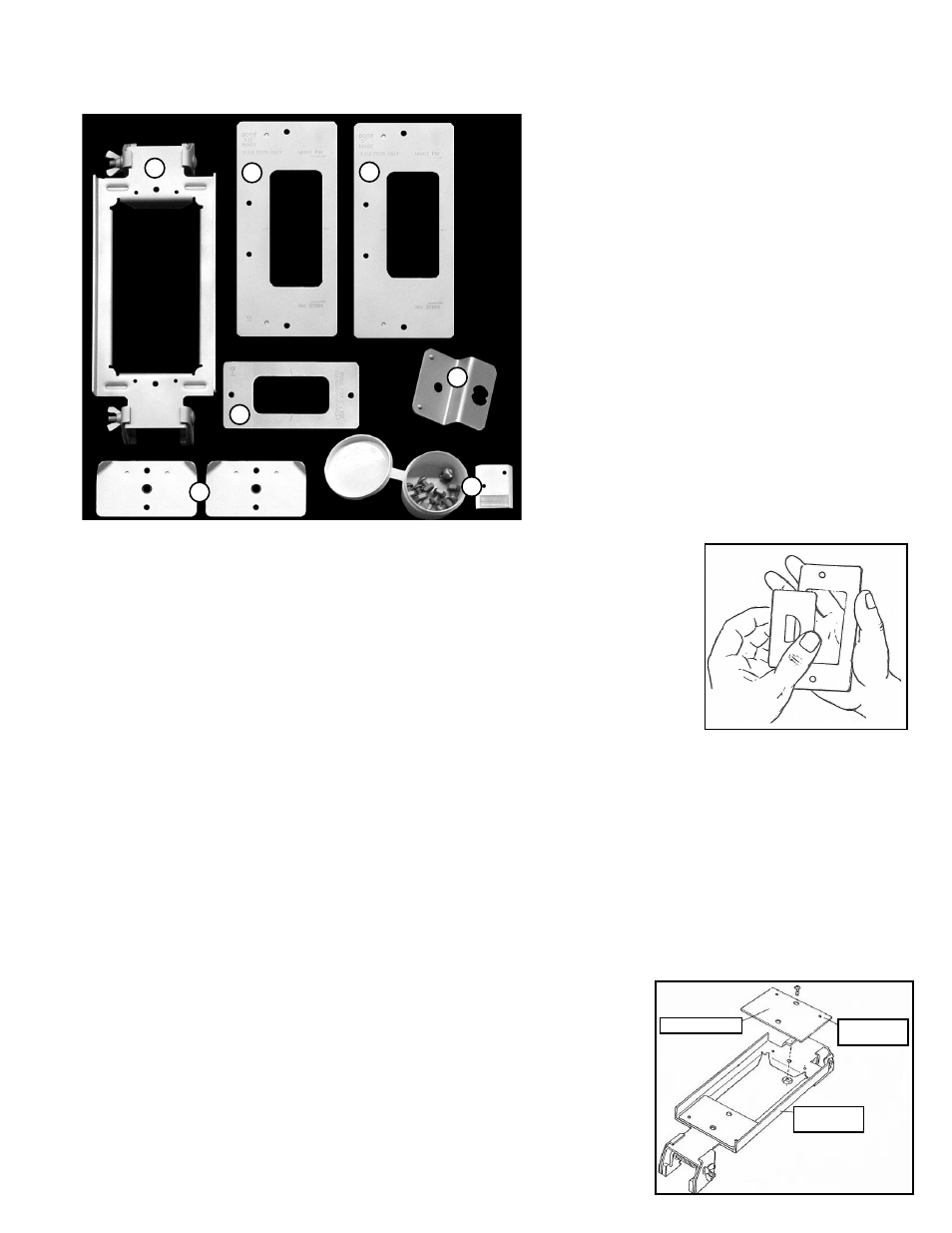

1. Ensamblaje de abrazadera de puerta
2. Plantilla de bisagra de 3,5 pulgadas
3. Plantilla de bisagra de 3 pulgadas
4. Plantilla de cerradura estándar y cerradura con
pestillo de 1 x 2,25 pulgadas
5. Posicionador de plantilla
6. Placas adaptadoras
7. Sujetadores de plantilla / Calza de puerta
1
2
4
5
6
3
7
LIBRO DE INSTRUCCIONES PARA MORTAJAR PUERTAS
Artículos necesarios que no se suministran
1. Rebajadora equipada con un casquillo de guía TurnLock™ de 5/8 de pulgada de
diámetro u otro casquillo de guía y una broca de corte de 1/2 pulgada de diámetro.
2. Cinta de medir.
3. Lápiz o cuchillo afilado para hacer marcas de posicionamiento precisas.
4. Cincel para esquinas.
5. Destornillador (tipo hoja y Phillips).
PRECAUCIÓN: Use siempre anteojos protectores cuando utilice herramientas eléctricas y de golpeo.
Mortajado de puertas
1. Selleccione la plantilla apropiada requerida.
Nota: Aunque cada plantilla está identificada, se recomienda que coloque cualquier placa o bisagra para la cual esté mortajando en
la ventana de la plantilla y compruebe si encaja apropiadamente: (Vea la Fig. 1)
A) Placas de cerradura de puerta: Busque una holgura de 1/16 de pulgada en los cuatro lados de la ventana de la plantilla.
B) Bisagras: Busque una holgura de 1/16 de pulgada en la parte de arriba y la parte de abajo de la bisagra.
2. Monte la plantilla seleccionada sobre la abrazadera de sujeción de la puerta con los tornillos y tuercas suministrados.
Nota: Para plantillas de placa de cerradura, usted debe instalar primero 2 placas adaptadoras con los tornillos y tuercas suministrados
(vea la Fig. 2). Asegúrese de que los botones ubicadores de las placas
adaptadoras* estén posicionados apropiadamente en los agujeros de la abrazadera
de sujeción antes de apretar los tornillos.
Nota: No es necesario apretar excesivamente las tuercas con una llave de tuerca.
*No utilice placas adaptadoras con las plantillas de bisagra
Figure 1
Sección I: Sistema de mortajar puertas para: • Bisagras
Placas de cerradura estándar Placas de cerradura con • • pestillo
Figure 2
placa adaptadora botones
ubicadores
cuerpo de la
abrazadera
