5. Disposición de la rebajadora:
Mortajado para placas de cerradura y bisagras:
Su rebajadora debe estar equipada con un casquillo de guía TurnLock de 5/8 de pulgada u otro casquillo de guía y tener una broca de
corte de 1/2 pulgada de diámetro para que este sistema produzca resultados correctos. Con la abrazadera de sujeción sujeta firmemente
en posición sobre la puerta, coloque la rebajadora (no la encienda) sobre los rieles de suspensión y ajuste la altura del cortador hasta que
entre en contacto con la superficie de madera de la puerta. Retire la rebajadora y ajuste el cortador a la profundidad apropiada requerida
para las placas de cerradura o las bisagras que esté utilizando.
6. Rebajado: Coloque la rebajadora sobre la abrazadera de sujeción, pero mantenga la broca de corte alejada de la superficie de madera.
Ahora, encienda la rebajadora y corte por inmersión en la madera hasta que la base de la rebajadora descanse sobre los rieles de suspen-
sión de la abrazadera de sujeción. Siga lentamente la ventana de la plantilla con el casquillo de guía de la rebajadora. Es muy importante
evitar golpear los bordes de la ventana de la plantilla con cualquier fuerza mientras se realiza el corte, ya que usted podría golpear el
ensamblaje de la abrazadera de sujeción y desplazarlo fuera de la posición correcta. Aunque la abrazadera de sujeción agarra muy bien
con la presión que se logra apretándola con los dedos, no se clava en la puerta. Sólo toma unos segundos mortajar cuidadosamente, así
que apresurarse y golpear los bordes con fuerza no ahorrará tiempo, solamente reducirá la precisión. Desplace cuidadosamente la
rebajadora alrededor de la plantilla hasta que se haya quitado todo el material. Apague la rebajadora solamente después de eso. Espere
hasta que la broca de corte deje de girar completamente antes de retirar la base de la rebajadora de los rieles de suspensión de la
abrazadera de sujeción. Si no se sigue este punto, el resultado final será daños a la plantilla y posiblemente a la broca de corte de la
rebajadora. Una ligera mella en la plantilla aparecerá en la mortaja que usted haga cada vez que use de nuevo la plantilla. Sin embargo,
hay disponibles plantillas de reemplazo.
NOTA: Para lograr esquinas en ángulo recto, use un cincel para esquinas o un cuchillo utilitario.
1
2
4
5
6
7
3

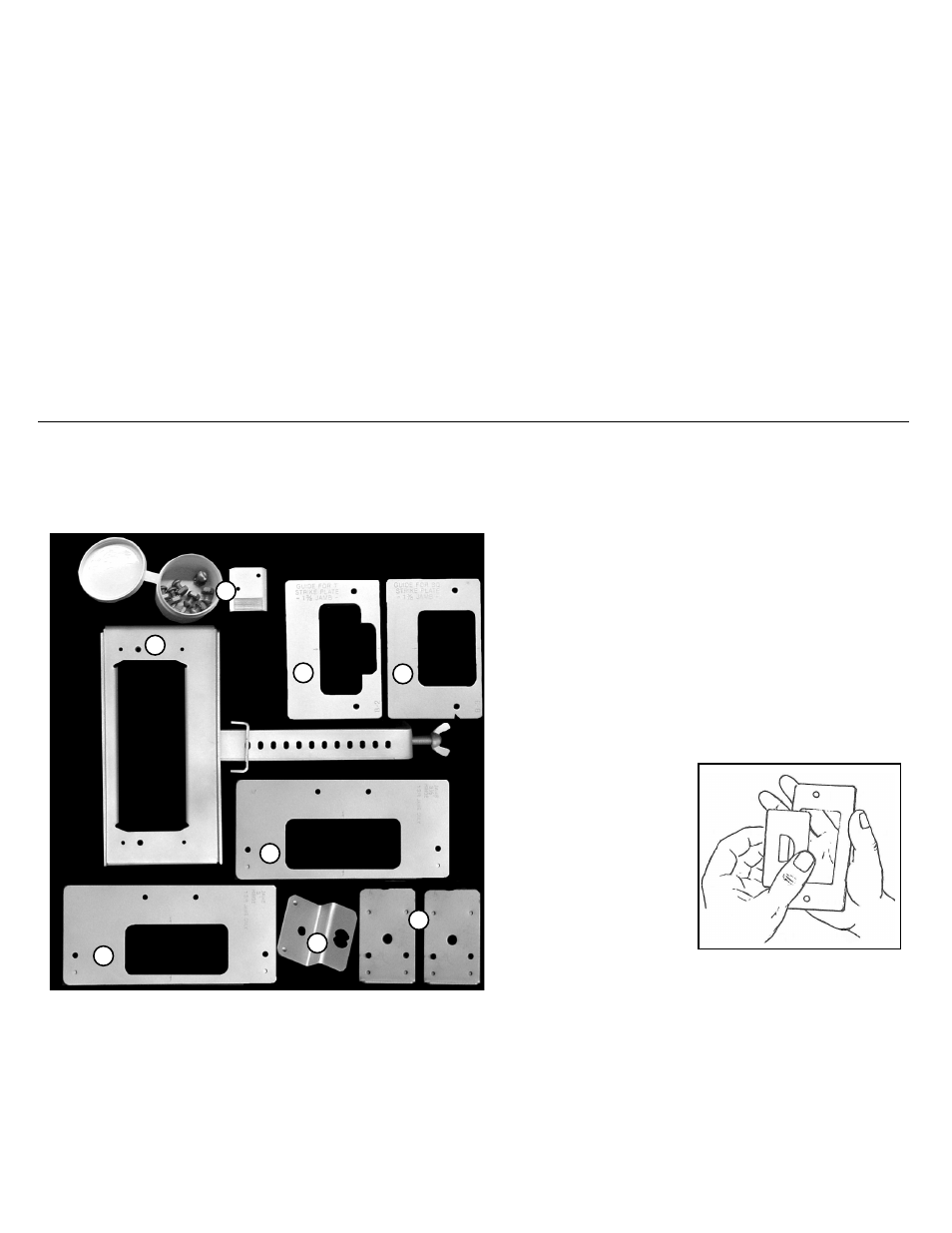

1. Ensamblaje de abrazadera de jamba
2. Plantilla para placa de cajetín en “T”
3. Plantilla para placa de cajetín “cuadrada”
4. Plantilla de bisagra de 3,5 pulgadas
5. Plantilla de bisagra de 3 pulgadas
6. Sujetadores de plantilla / Calza de puerta
7. Posicionador de plantilla
8. Placas adaptadoras
8
LIBRO DE INSTRUCCIONES PARA MORTAJAR JAMBAS
Artículos necesarios que no se suministran
1. Rebajadora equipada con un casquillo de guía TurnLock™ de 5/8 de pulgada de
diámetro u otro casquillo de guía y una broca de corte de 1/2 pulgada de diámetro.
2. Cinta de medir.
3. Lápiz o cuchillo afilado para hacer marcas de posicionamiento precisas.
4. Cincel para esquinas.
5. Destornillador (tipo hoja y Phillips).
Figure 1
PRECAUCIÓN: Use siempre anteojos protectores cuando utilice
herramientas eléctricas y de golpeo.
Sección II: Sistema de mortajar jambas para:
• Bisagras
Placas para pasador
Placas receptoras de cerradura con
•
• pestillo
