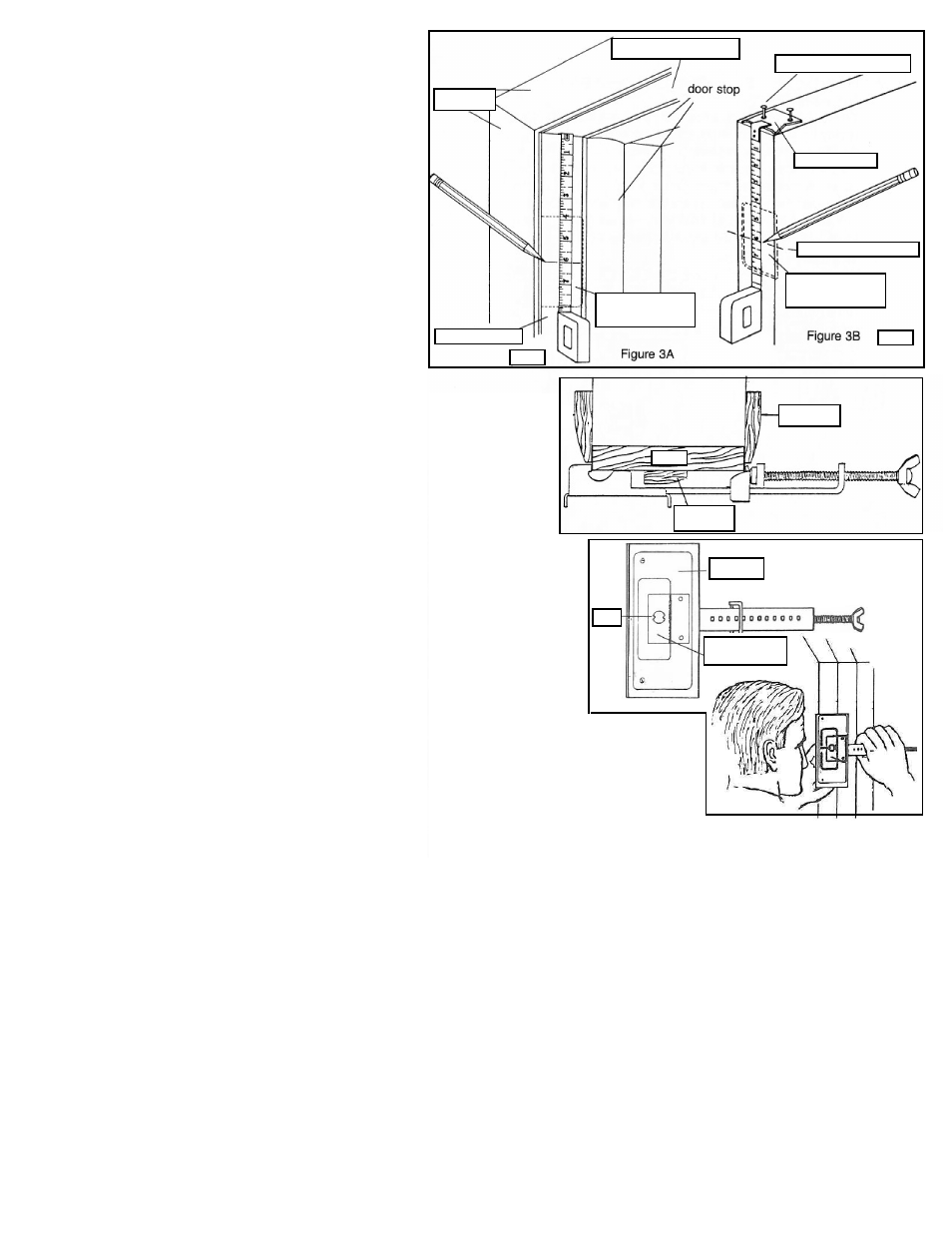

Figure 3
Figure 4
Figure 5
positioning
device
jamba específico (vea la Fig. 4). Deje que el resorte de
retorno/control acople la placa de abrazadera en la ranura
apropiada. Es posible que usted tenga que aflojar un poco el
tornillo de la abrazadera antes de reposicionar la placa de la
abrazadera. Gire el tornillo de la abrazadera hasta que la
punta piloto del casquillo de la abrazadera se acople en el
agujero piloto de la placa de la abrazadera. Apriete
ligeramente el tornillo para que todo el ensamblaje pueda
deslizarse hacia arriba y hacia abajo de la jamba hasta que la
unidad esté en la posición deseada.
A) Mortajado para placa de cajetín y placa receptora de
cerradura con pestillo: Con la plantilla apropiada instalada y
con la abrazadera de sujeción apretada ligeramente sobre la
jamba, deslice la plantilla hacia arriba y hacia abajo hasta
que vea que las flechas centradoras de la plantilla están
alineadas con el centro del agujero para pasador ubicado
en la jamba.
También se puede realizar la alineación sobre una marca
medida. Una vez que se haya logrado la alineación, apriete el
tornillo de la abrazadera solamente con una presión ligera. Simplemente una
pequeña cantidad de tensión brindara una sujeción muy firme. Si se ejerce más
presión, se podrían dejar impresiones en la jamba.
B) Mortajado para bisagras: Al mortajar para bisagras se requiere un
posicionamiento más preciso que para las placas de cajetín.
Aunque las flechas centradoras están indicadas en las plantillas de bisagra, se
proporciona un dispositivo de posicionamiento más preciso.
Este dispositivo le dará la precisión exacta de sus marcas o líneas de colocación.
Después de seleccionar y sujetar firmemente la plantilla de bisagra, inserte el
dispositivo de posicionamiento en la ventana de la plantilla de bisagra. Con la
abrazadera de sujeción ligeramente sujeta en la jamba, deslícela hasta la posición
deseada de acuerdo con la mira del dispositivo de posicionamiento (vea la Fig. 5).
Sujete firmemente el ensamblaje de la abrazadera de sujeción de la plantilla,
apretando ligeramente el tornillo de la abrazadera. No lo apriete excesivamente ni
utilice una llave de tuerca.
5. Disposición de la rebajadora: Su rebajadora debe estar equipada con un
casquillo de guía TurnLock de 5/8 de pulgada u otro casquillo de guía y tener una
broca de corte de 1/2 pulgada de diámetro para que este sistema produzca resultados correctos. Con
la abrazadera de sujeción sujeta firmemente en posición sobre la jamba, coloque la rebajadora (no la
encienda) sobre los rieles de suspensión y ajuste la altura del cortador hasta que entre en contacto con
la superficie de madera de la puerta. Retire la rebajadora y ajuste el cortador a la profundidad
apropiada requerida para las placas de cerradura o las bisagras que esté utilizando.
6. Rebajado: Coloque la rebajadora sobre la abrazadera de sujeción, pero mantenga la broca de corte alejada de la superficie de madera.
Ahora, encienda la rebajadora y corte por inmersión en la madera hasta que la base de la rebajadora descanse sobre los rieles de suspen-
sión de la abrazadera de sujeción. Siga lentamente la ventana de la plantilla con el casquillo de guía de la rebajadora. Es muy importante
evitar golpear los bordes de la ventana de la plantilla con cualquier fuerza mientras se realiza el corte, ya que usted podría golpear el
ensamblaje de la abrazadera de sujeción y desplazarlo fuera de la posición correcta. Aunque la abrazadera de sujeción agarra muy bien
con la presión que se logra apretándola con los dedos, no se clava en la puerta. Sólo toma unos segundos mortajar cuidadosamente, así
que apresurarse y golpear los bordes con fuerza no ahorrará tiempo, solamente reducirá la precisión. Desplace cuidadosamente la rebaja-
dora alrededor de la plantilla hasta que se haya quitado todo el material. Apague la rebajadora solamente después de eso. Espere hasta
que la broca de corte deje de girar completamente antes de retirar la base de la rebajadora de los rieles de suspensión de la abrazadera de
sujeción. Si no se sigue este punto, el resultado final será daños a la plantilla y posiblemente a la broca de corte de la rebajadora. Una ligera
mella en la plantilla aparecerá en la mortaja que usted haga cada vez que use de nuevo la plantilla. Sin embargo, hay disponibles plantillas
de reemplazo.
NOTA: Para lograr esquinas en ángulo recto, use un cincel para esquinas o un cuchillo utilitario.
