Page 14

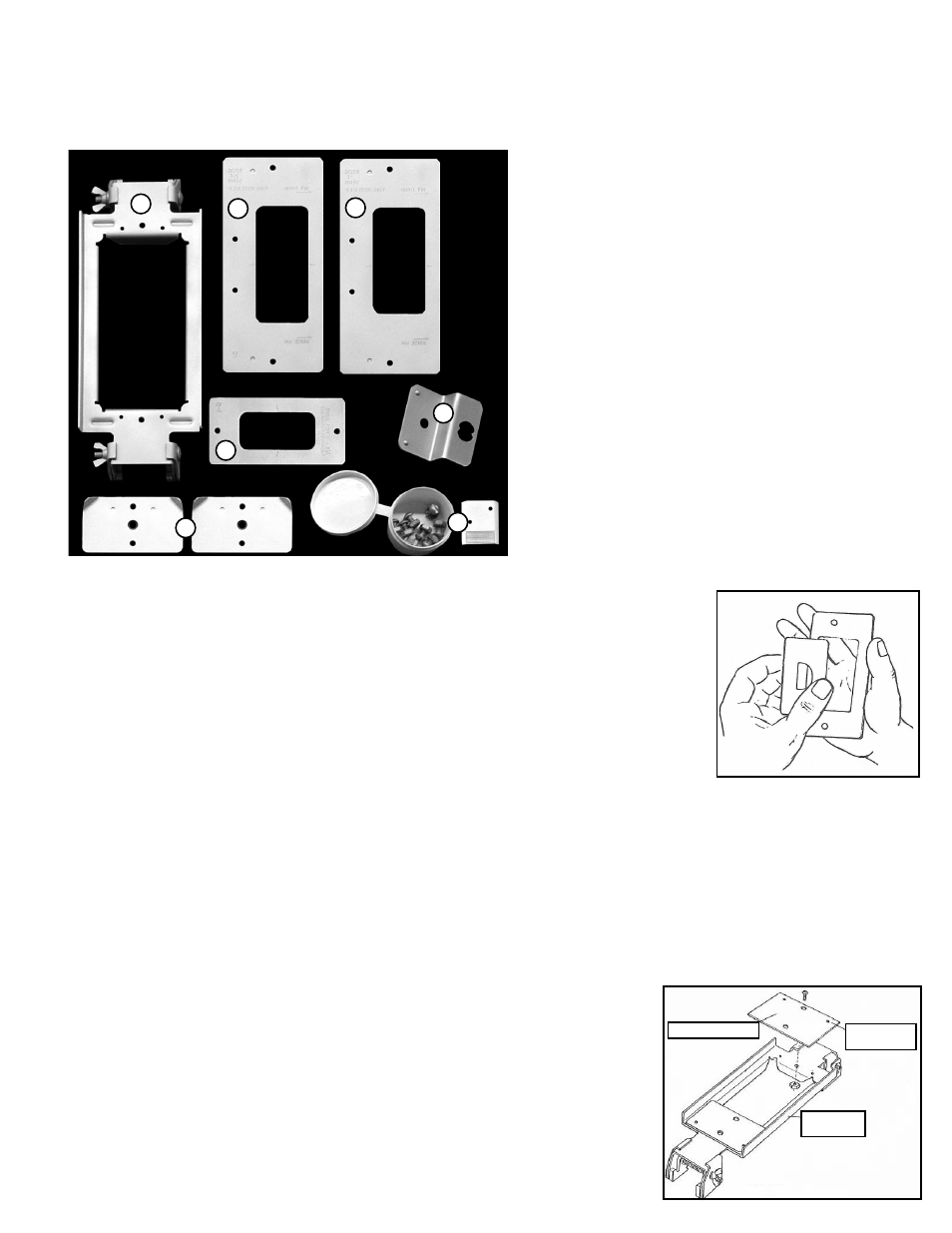

1. Ensemble de bride pour portes
2. Gabarit pour charnière de 3,5 po
3. Gabarit pour charnière de 3 po
4. Gabarit pour serrure standard de 1 po x 2,25 po
et pêne dormant
5. Positionneur de gabarit
6. Plaques d’ajustage
7. Pièces de fixation de gabarit / cale de porte

MANUEL D’INSTRUCTION : LE MORTAISAGE SUR PORTES

Articles nécessaires qui ne sont pas fournis
1. Toupie équipée d’un dispositif TurnLock™ de 5/8 pouce de diamètre ou d’une autre bague de
guidage et d’une mèche tranchante de ½ pouce de diamètre.
2. Mètre à ruban
3. Crayon bien taillé ou couteau bien aiguisé pour effectuer des marques de positionnement précises
4. Burin à coin
5. Tournevis (de type à lame et cruciforme)

MISE EN GARDE : portez toujours des lunettes de protection quand vous utilisez des outils électriques ou de frappe.

Mortaisage sur portes
1. Sélectionnez le gabarit correct nécessaire.
Remarque: Remarque : bien que chaque gabarit soit identifié, il est recommandé que vous placiez dans la fenêtre du gabarit toute
plaque ou charnière pour laquelle vous réalisez une mortaise et que vous vérifiiez qu’elle est de bonne taille : (voir Fig. 1)

A) Plaques de verrous pour portes: recherchez un espace de 1/16 pouce sur les quatre côtés de la fenêtre du gabarit.
B) Charnières: recherchez un espace de 1/16 pouce sur le côté supérieur et sur le côté inférieur de la charnière.

2. Fixez le gabarit que vous avez sélectionné sur la bride de maintien pour porte avec les vis et les écrous qui vous ont été fournis.
Remarque: pour des gabarits de plaques de verrous, vous devez d’abord fixer 2 plaques
d’ajustage à l’aide des vis et des écrous qui vous ont été fournis (voir Fig. 2). Soyez certain que les
boutons de localisation de la plaque d’ajustage* sont positionnés correctement dans les orifices
des brides de maintien avant de serrer les vis.
Remarque: Il n’est pas nécessaire de serrez les écrous excessivement avec une clé..

*N’utilisez pas de plaques d’ajustage avec des gabarits de charnières.

Figure 1

Section I: Système de mortaisage sur portes pour:

•

Charnières

Plaques de verrou standard

Plaques de verrou à pêne dormant

•

Figure 2

plaque d’adjustage

boutons de
localisation

corps de
la bride
