Milescraft 1293 - InteriorDoor Kit - Manual (Page 15)

Figure 4
1 3/8”
portes
écrous à oreilles à
serrer
coussinets d’ajustage dans la
position vers le bas (active)
© 2008 Milescraft • www.milescraft.com 15
3. Mesurez et marquez:
A. Mortaisage pour plaques de verrous :
Le trou à boulon de verrou vous servira de repère à moins que vous ne choisissiez de percer le trou plus tard. L’exactitude de placement
(en haut et en bas) n’est pas aussi essentielle pour les plaques de verrous que pour les charnières.
B. Mortaisage pour charnières:
MISE EN GARDE : à l’aide d’un crayon bien taillé ou d’un couteau bien aiguisé, marquez les lignes centrales de la charnière au travers de
la porte ou du montant avec une équerre. Cette mesure est importante pour que ce système produise les résultats voulus.
Avec 2 petits clous, fixez légèrement la cale d’espacement de porte sur le chant supérieur de la porte. Ensuite, à l’aide d’un mètre à ruban
accroché sur la cale d’espacement, tracez des marques précises aux endroits où vous voulez positionner les lignes centrales de la
charnière (voir Fig. 3A). Prenez note de ces mesures en cas de mortaisage pour charnières sur un montant correspondant.
Pour remplacer une porte dans un montant existant avec des charnières déjà montées, vous devez d’abord réaliser une marque précise
au centre de chaque charnière. Mesurez ensuite depuis la partie supérieure du montant de la porte (voir Fig. 3B) jusqu’à chaque ligne
centrale de la charnière. Une fois la cale d’espacement de la porte en position sur la partie supérieure de la porte, transférez directement
sur la porte les mesures des lignes centrales de charnière qui sont sur le montant.
MISE EN GARDE : avant de remplacer une porte dans un montant existant, vérifiez que la section de la charnière sur le montant et la rive
du montant sont tous les deux d’équerre et de niveau. Posez la nouvelle porte en conséquence. Commencez ensuite la préparation en
vue du mortaisage pour charnières en suivant les instructions précédentes.
4. Positionnez la bride de maintien sur la porte et assujettissez-la. Pour les portes de 1 3/8 pouce, les coussinets d’ajustage doivent se
trouver dans la position active, c’est-à-dire « vers le bas » (voir Fig. 4). Pour les portes de 1 3/4 pouce, les coussinets d’ajustage doivent se
trouver dans la position inactive, c’est-à-dire « vers le haut »
A) Mortaisage pour plaques de verrous:
Une fois que le gabarit approprié a été fixé, positionnez la bride de façon à ce que les flèches de centrage soient alignées avec le trou du
loquet ou avec une marque si le trou du loquet n’a pas encore été percé. Habituellement, le trou est déjà présent avant de mortaiser pour
la plaque de verrou. En serrant les écrous à oreilles, assujettissez la bride à la porte (serrer seulement à la main pour éviter de faire des
marques sur la porte). Si vous utilisez une clé, vous risquez d’endommager la bride et de la décentrer.
B) Mortaisage pour charnières:
Quand vous mortaisez pour des charnières, il est nécessaire d’obtenir un positionnement plus précis que pour des plaques de verrous.
Bien que les flèches de centrage soient présentes sur les gabarits de charnières, un dispositif de positionnement plus précis vous a été
fourni. Ce dispositif vous permettra d’obtenir des marques et des lignes de grande précision pour votre configuration.
Après avoir choisi et assujetti le gabarit de charnière approprié, insérez le dispositif de positionnement dans la fenêtre du gabarit de
charnière. Ensuite, positionnez tout l’ensemble de bride sur la porte et faites-le glisser vers le haut ou vers le bas jusqu’à ce que la marque
s’aligne avec les points sur le dispositif de positionnement (voir Fig. 5). Fixez la bride de maintien sur la porte en serrant les écrous à
oreilles.

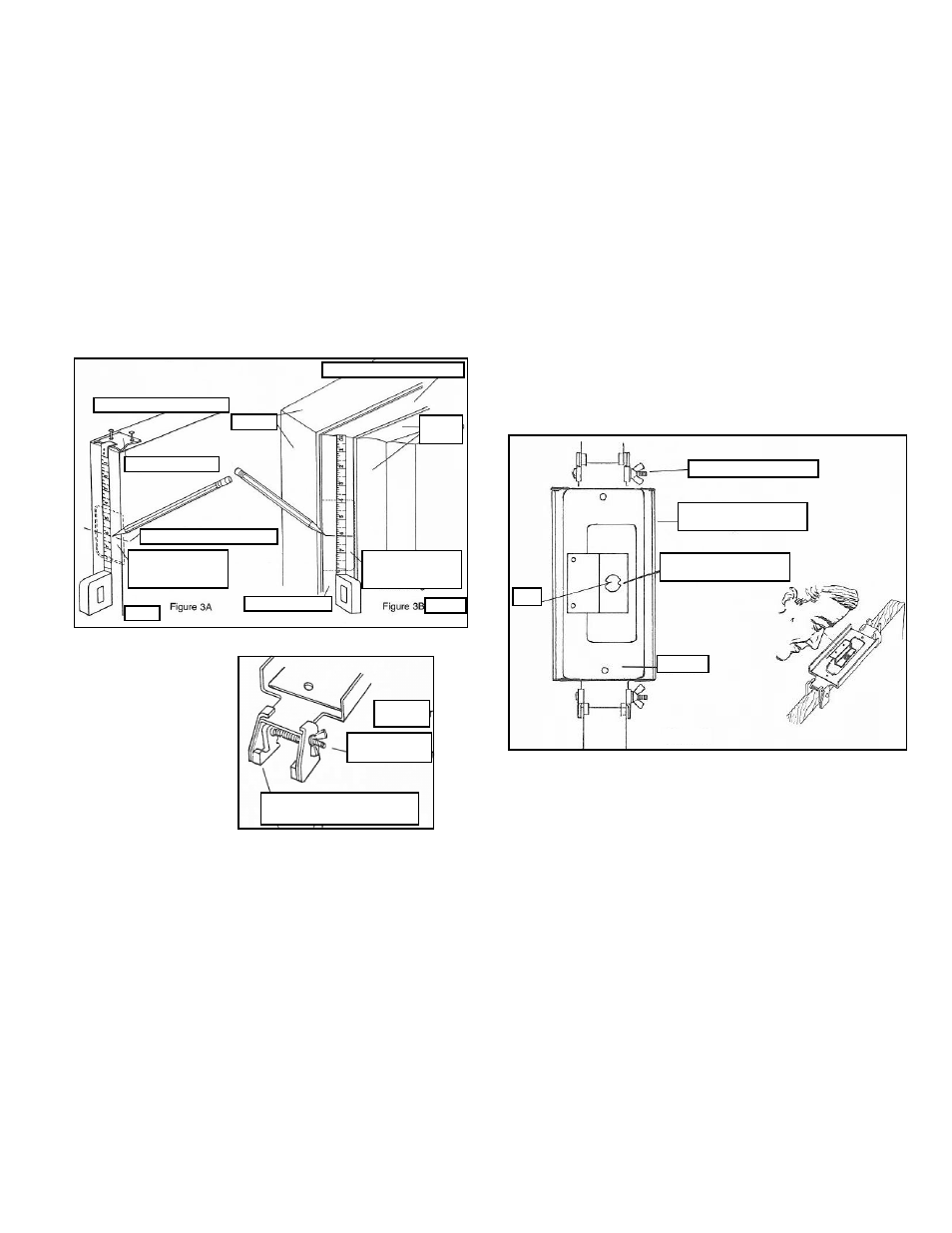

Figure 3
clous partiellement enfoncés
cale d’espacement
linge centrale de la charnière
portes
coffrage
partie supérieure du montant
arrêt de
porte
zone de mortaisage
pour une future
charnière
montant face du montant
zone de mortaisage
pour une future
charnière
Figure 5
écrous à oreilles à serrer
ensemble de bride pour
portes
dispositif de
positionnement
gabarit
visée
