Consigli per l’utilizzo
Prima di effettuare una serie di misure è consigliabile
controllare
le
impostazioni
dello
strumento,
ponendo
particolare attenzione alla tipologia di fluido utilizzato.
Si ricorda che tutte le configurazioni possono essere
effettuate anche senza collegare il sensore. Se la modifica
viene fatta durante la misura è necessario attendere qualche
secondo perché l'indicazione dello strumento si stabilizzi.
Se lo strumento viene acceso dopo averlo collegato al sensore
impiega meno tempo a visualizzare la portata corretta.
Per
effettuare
correttamente
la
misura
sfogare
l’aria
dall’impianto e utilizzare appositi filtri per evitare la presenza
di fanghi.
Eventuali variazioni nell’indicazione di portata possono
essere legati alla presenza di aria nell’impianto.
Maneggiare
con
cura
e
porre
attenzione
durante
la
regolazione e manovra delle valvole per non causare
fuoriuscite eccessive di liquido dall’impianto.
Lo strumento di misura e il sensore sono dispositivi elettronici
che possono subire danni in caso di caduta, colpi o utilizzo
improprio.
Al termine di questo documento è presente un modulo che può
essere fotocopiato e lasciato a disposizione per controlli futuri.

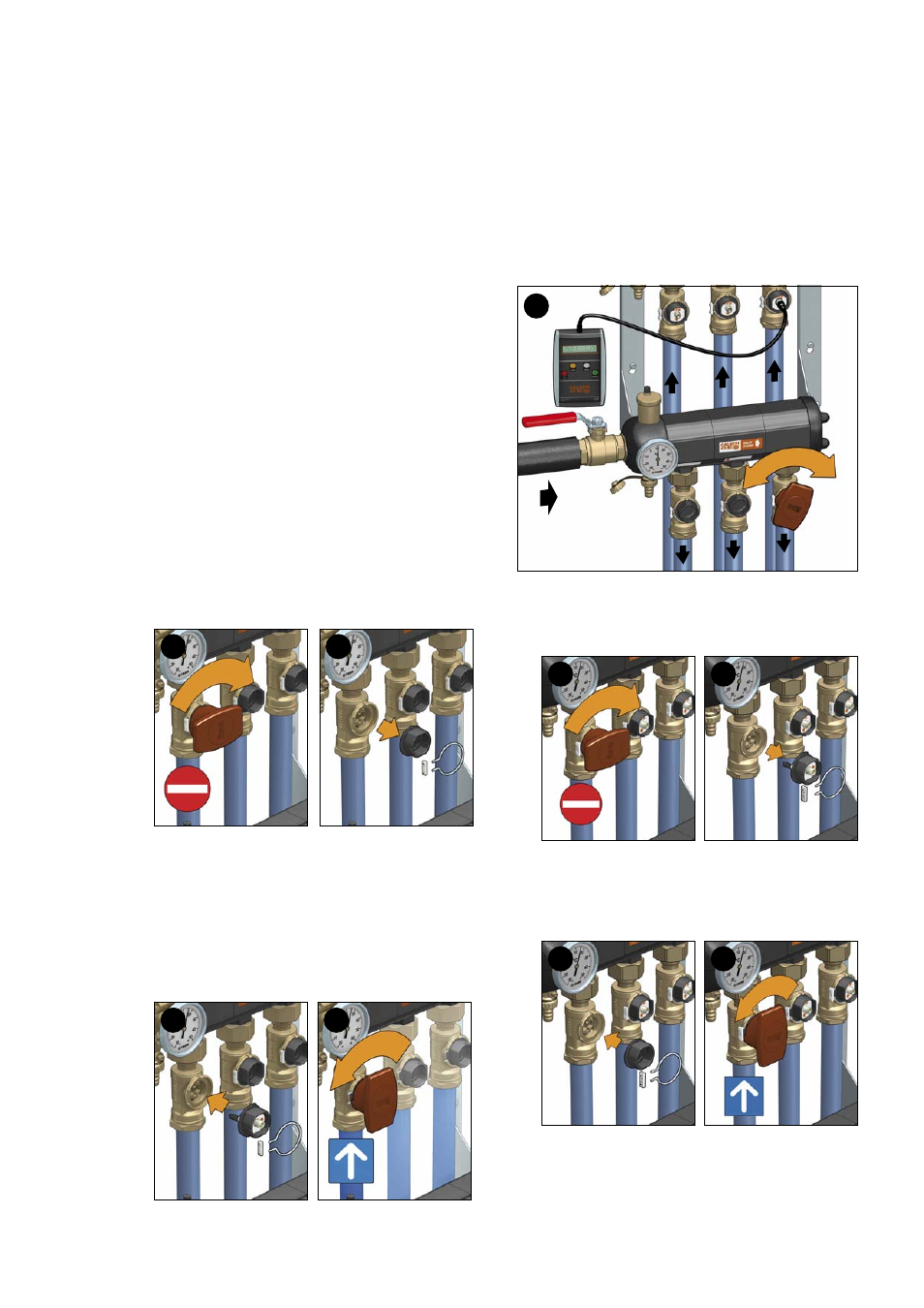

Come effettuare una misura
1.
Chiudere la valvola in cui deve essere inserito il sensore,
badando che tutte le altre valvole siano aperte.
2.
Rimuovere il fermo, l’anello e il tappo (il tappo può essere
rimosso solo se la valvola risulta correttamente chiusa).
3.
Inserire il tappo porta sensore, l’anello di blocco e il fermo
verificandone il corretto posizionamento, in caso di
montaggio orizzontale della valvola utilizzare l’apposita
vite di scarico posta sul retro per facilitare l’inserimento
del tappo porta sensore.
4.
Aprire
completamente
la
valvola
con
il
sensore
utilizzando l’apposita manopola e successivamente
collegare il cavo al sensore e allo strumento.
5.
Accendere lo strumento e passare in modalità di misura.
Attendere alcuni secondi che la portata nel circuito si stabilizzi
e che l’eventuale aria presente nell’impianto venga espulsa.
Regolare lentamente la valvola di intercettazione opposta
e attendere che il sistema si stabilizzi al valore desiderato
(se il bilanciamento viene ripetuto più volte per la
presenza di diversi rami, non è richiesta, soprattutto nelle
prime manovre, un’eccessiva precisione).
Una volta raggiunta la portata desiderata scollegare il
cavo dal sensore.
6.
Chiudere
la
valvola
del
tappo
porta
sensore
con
l’apposita maniglia.
7.
Rimuovere il fermo anello e il tappo porta sensore.
8.
Inserire il tappo cieco nella valvola a sfera e fissare
l’anello elastico di tenuta con il fermo.
9.
Riaprire completamente la valvola utilizzando l’apposita
manopola.
La valvola a sfera utilizzata per la regolazione non ha un
comportamento lineare e, specie per portate basse, la
regolazione può essere difficoltosa poiché a piccole
variazioni della valvola a sfera corrispondono ingenti
variazioni nella portata. Ripetere l’operazione per tutte le
altre derivazioni del collettore.
1
6
2
3
4
5
7
8
9
