Technische Eigenschaften
Durchflussmesser
Display:
alphanumerisch mit weißer Hinterbeleuchtung
Min. Durchflussmenge: 300 l/h
Max. Durchflussmenge: 1400 l/h
Max. Messfehler: ±10%
Verwendbare Maßeinheiten: l/h, l/min, GPM
Messflüssigkeiten: Wasser, Glykollösungen bis 50%
Gewicht: 220 g
Versorgung: Innenbatterie 9V NiMH
Batterieladegerät
Versorgungsspannung:
230V~ 50Hz
Leistungsaufnahme (MAX.): 6W
Abmessungen

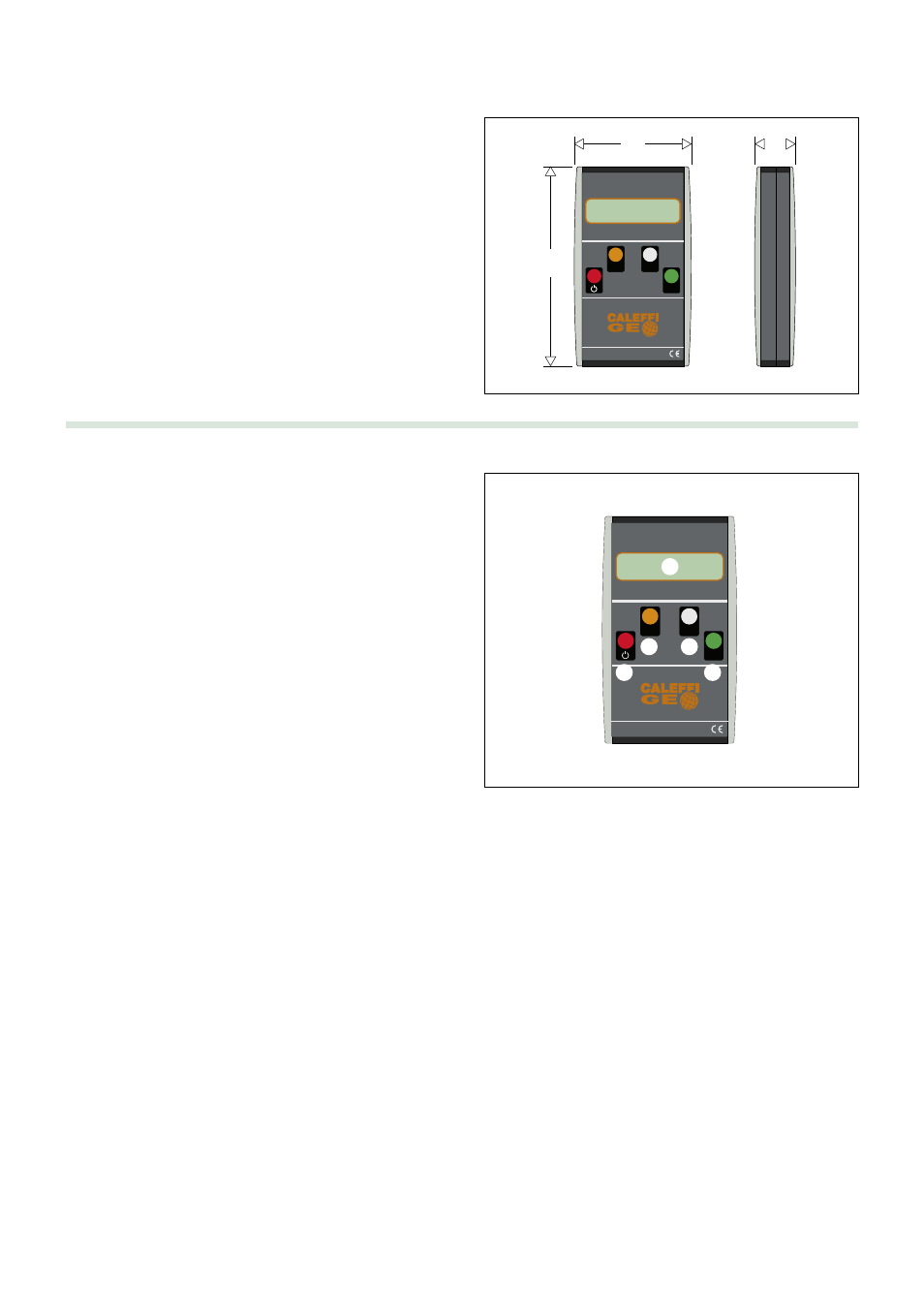

Benutzeroberfläche
1) Display mit Angabe der Durchflussmenge
2) Ein-/Aus-Taste “ON/OFF”
●
3) Beleuchtungstaste “Light”
●
4) Aktivierungstaste des “Menüs”
○
5) Taste “Battery”
●
6) Anschlussbuchse für Sonde
7) Anschlussbuchse für Batterieladegerät
Einschaltung und Messung
Beim Einschalten des Geräts wird ein Identifikationsstring eingeblendet.
Nach Einschaltung des Geräts anhand der Taste “ON/OFF” mit der Taste “Menu” oder “Battery” den Modus “Messung” aufrufen, wobei am Display
der von der Sonde ermittelte Durchfluss erscheint. Für die Messung muss die Sonde am Gerät angeschlossen sein.
Bei der Messung zeigt das Display:
Q = 610 [l/h]
Es erscheint das Durchflusssymbol gefolgt vom Zahlenwert und der Maßeinheit in eckigen Klammern. Die Angabe des jeweiligen Messstoffs
findet sich in der zweiten Displayzeile.
Sollte der gemessene Durchfluss allzu niedrig (geringer als 300 l/h) und die Sonde nicht bzw. falsch angeschlossen sein, kann das Gerät keine
vorschriftsmäßige Messung ausführen und am Display wird der Durchfluss 0 angezeigt.
Am LCD-Display werden die Durchflussmenge beim Messvorgang,
die Konfigurationsmenüs und die anderen Informationen für die
korrekte Benutzung des Geräts angezeigt.
Zum Einschalten des Messgeräts die Ein-Taste
●
bis zum
Einblenden der entsprechenden Displaymeldungen gedrückt
halten. Zum Ausschalten des Messgeräts die Aus-Taste
●
bis zum
Ausblenden sämtlicher Displaymeldungen gedrückt halten. Wird
keine Taste gedrückt, schaltet sich das Gerät nach 4 Minuten selbst
bei angeschlossener Sonde automatisch aus: Somit wird eine
längere Ladedauer der geräteinternen Batterie gewährleistet.
Zur Reduzierung des Batterieverbrauchs ist ein System
vorgesehen, womit das Messgerät nach dem Verbinden bzw. Trennen des Anschlusskabels an die Wirbel-Sonde ausgeschaltet wird.
Durch Drücken der Taste “Light”
●
wird die Hinterbeleuchtung des Displays für die Ablesung der Messwerte bei unzureichender
Raumbeleuchtung aktiviert bzw. deaktiviert. Die automatische Ausschaltung der Hinterbeleuchtung nach 1 Minute verlängert die Ladedauer
der Batterie.
Mit der Taste
○
wird das Konfigurationsmenü aufgerufen und die Navigation im Menü ermöglicht. Bei Beenden der Menüseite erscheint die
Messwertanzeige.
Auf der Messseite wird durch Drücken der Taste
●
der Ladezustand der geräteinternen Batterie angezeigt. Die Rückkehr zur Messseite erfolgt
durch abermaliges Drücken der Taste
●
.
