5
Hinweise zur Benutzung
Vor der Messung sollte die Geräteeinstellung überprüft
werden, hierbei besonders auf den Typ des verwendeten
Messstoffs achten.
Alle Konfigurationsschritte lassen sich übrigens auch ohne
Anschluss der Sonde durchführen. Bei Änderungen während
der Messung einige Sekunden auf die Stabilisierung der
Geräteanzeige warten.
Wird das Gerät bei angeschlossener Sonde eingeschaltet,
erfolgt die Durchflussanzeige schneller.
Für die vorschriftsmäßige Messung die Anlage entlüften und
spezielle Filter zum Schlammabscheidung verwenden.
Etwaige Abweichungen der angezeigten Durchflussmenge
sind möglicherweise durch Lufteinschlüsse in der Anlage
bedingt.
Vorsichtig handhaben und besonders bei Regelung und
Betätigung
der
Ventile
acht
geben,
um
übermäßigen
Flüssigkeitsaustritt auf der Anlage zu vermeiden.
Bei Messgerät und Sonde handelt es sich um elektronische
Vorrichtungen, die durch Stürze, Stöße oder unsachgemäße
Verwendung ggf. Schaden nehmen.
Das Formular am Ende dieses Dokuments kann photokopiert
und für künftige Kontrollen aufbewahrt werden.

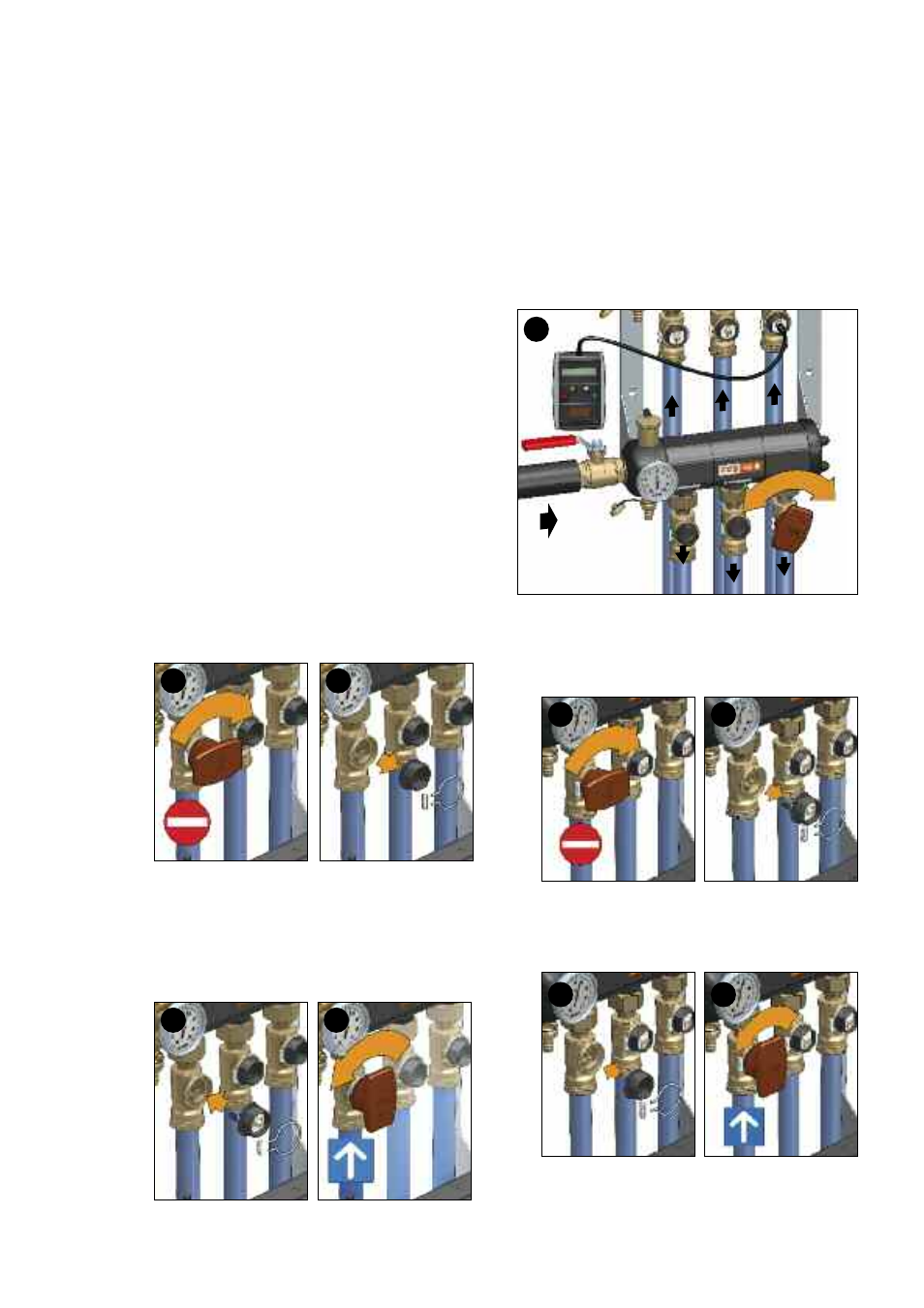

Messvorgang
1.
Das für den Einbau der Sonde vorgesehene Ventil
schließen und darauf achten, dass alle anderen Ventile
geöffnet sind.
2.
Die Sicherung, den Ring und den Verschluss abnehmen
(den Verschluss nur bei perfekt geschlossenem Ventil
entfernen).
3.
Den Sondenverschluss, den Ring und die Sicherung
vorschriftsmäßig einsetzen, bei horizontaler Installation
des
Ventils
die
entsprechende
Schraube
auf
der
Rückseite
als
Einbauhilfe
des
Sondenverschlusses
benutzen.
4.
Das
Ventil
mit
Sonde
nun
vollständig
über
den
entsprechenden Griff öffnen und anschließend das Kabel
an Sonde und Gerät anschließen.
5.
Das Gerät einschalten und auf Messmodus schalten.
Einige Sekunden warten, bis sich der Durchfluss im Kreis
stabilisiert hat und die ggf. in der Anlage enthaltene Luft
ausgeströmt ist.
Das entgegengesetzte Sperrventil langsam regeln und
solange
warten,
bis
sich
das
System
auf
dem
gewünschten Wert eingependelt hat (falls der Ausgleich
durch
die
Präsenz
mehrerer
Zweige
einige
Male
wiederholt wird, ist bei den ersten Regelvorgängen keine
allzu hohe Präzision erforderlich).
Nach Einstellung des gewünschten Durchflusses das
Sondenkabel trennen.
6.
Das Ventil des Sondenverschlusses am entsprechenden
Griff schließen.
7.
Die
Ringsicherung
und
den
Sondenverschluss
abnehmen.
8.
Den Blindverschluss in das Kugelventil einsetzen und
den Dichtring mit der Sicherung befestigen.
9.
Das Ventil über den entsprechenden Griff vollständig
öffnen.
Das zur Regelung verwendete Kugelventil hat kein
lineares Ansprechverhalten, so dass sich besonders bei
niedrigen Durchflussmengen die Regelung als schwierig
erweisen
kann,
da
geringen
Regeleingriffen
am
Kugelventil
erhebliche
Durchflussschwankungen
entsprechen.
Den
Vorgang
an
allen
anderen
Abzweigungen des Verteilers wiederholen.
