3
Caratteristiche tecniche
Misuratore
Display:
alfanumerico con retroilluminazione bianca
Portata minima: 300 l/h
Portata massima: 1400 l/h
Errore massimo: ±10%
Unità di misura utilizzabili: l/h, l/min, GPM
Liquidi utilizzabili: acqua, soluzioni glicolate fino a 50%
Peso: 220 g
Alimentazione: batteria interna 9V NiMh
Carica batterie
Tensione di alimentazione:
230 V~ 50 Hz
Potenza assorbita (MAX): 6 W

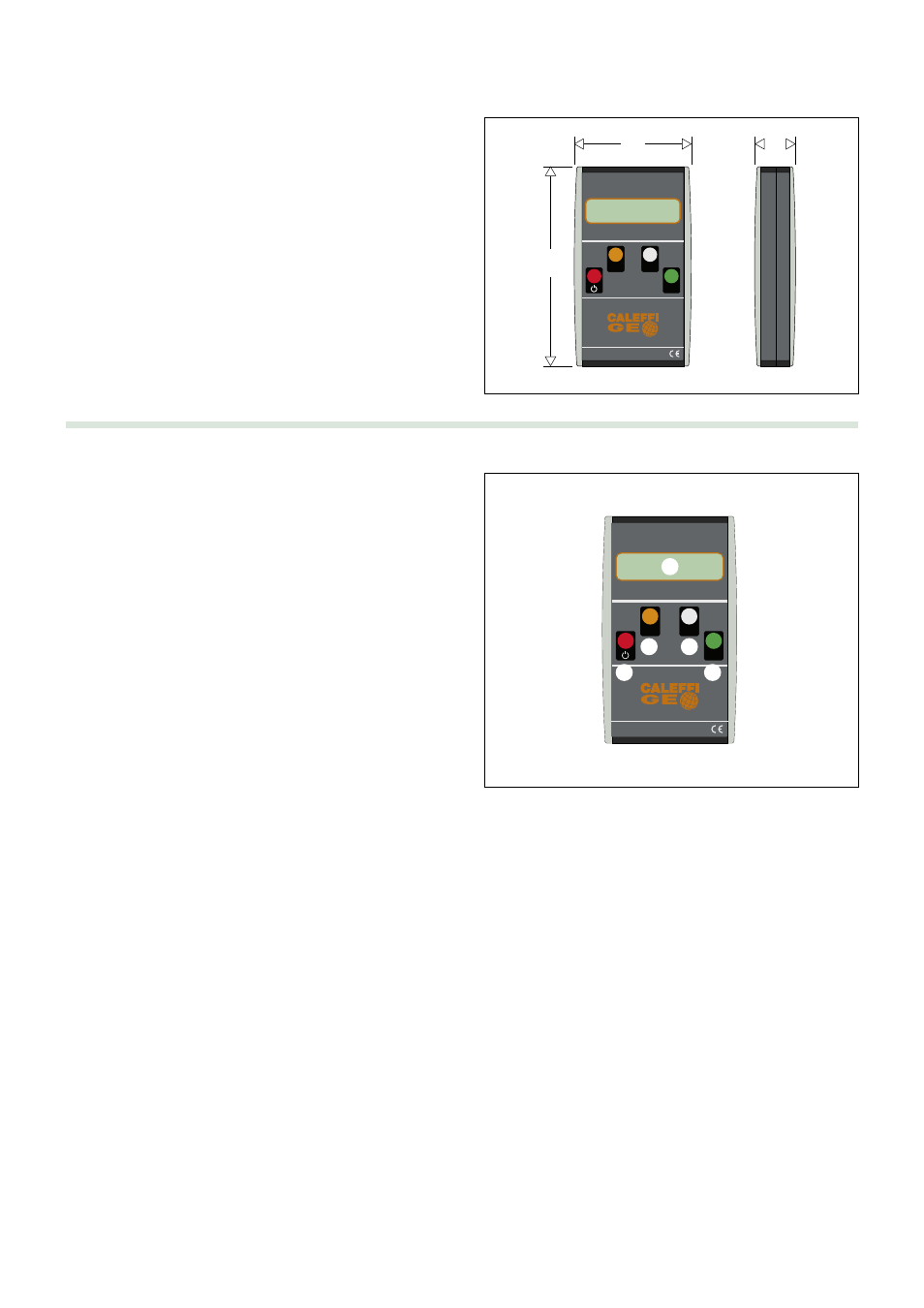

Dimensioni
Interfaccia utente
1) Display con l’indicazione della portata
2) Pulsante di accensione spegnimento “ON/OFF”
●
3) Pulsante di “Light”
●
4) Pulsante di attivazione del “Menu”
○
5) Pulsante “Battery”
●
6) Presa per collegamento sensore
7) Presa per collegamento carica batterie
Accensione e misura
All’accensione del dispositivo viene visualizzata una stringa identificativa.
Una volta acceso lo strumento tramite il pulsante “ON/OFF”, è sufficiente premere il pulsante “Menu” o “Battery” per passare alla modalità “Misura”
in cui sul display compare la portata letta dal sensore. Per effettuare una misura è necessario che il sensore sia collegato allo strumento.
Durante la lettura sul display compare:
Q = 610 [l/h]
Viene indicato il simbolo di portata seguito dal valore numerico, dall’unità di misura tra parentesi quadre. L’indicazione del tipo di fluido avviene
nella seconda riga del display.
Se la portata misurata risulta eccessivamente bassa (inferiore a 300 l/h), se il sensore non è stato collegato o inserito correttamente lo strumento
non è in grado di effettuare la misura in modo corretto e la portata indicata è 0.
Il Display LCD permette di visualizzare la portata durante la misura,
i menù di configurazione e le altre informazioni necessarie per il
corretto utilizzo dello strumento.
Per accendere il misuratore è necessario tenere premuto il pulsante
di accensione
●
fino alla comparsa delle scritte sul display. Per
spegnere il dispositivo è necessario tenere premuto il pulsante
●
fino alla scomparsa di tutte le scritte presenti sul display. Non
premendo alcun pulsante il dispositivo si spegne automaticamente
dopo 4 minuti, anche con sensore collegato: in questo modo è
possibile garantire una maggior durata della carica della batteria
interna allo strumento stesso.
Per ridurre il consumo della batteria è stato predisposto un sistema che consente di spegnere il misuratore dopo l'inserimento o il
disinserimento del cavo di collegamento al sensore Vortex.
La pressione del pulsante “Light”
●
attiva o disattiva la retroilluminazione del display di lettura per consentire la lettura dello strumento anche
in un ambiente privo di illuminazione. Dopo 1 minuto la retroilluminazione viene disattivata automaticamente per prolungare la durata di carica
della batteria.
La pressione del pulsante
○
consente di accedere al menu di configurazione e muoversi al suo interno. Uscendo dalla pagina dei Menù si
torna alla visualizzazione della misura.
Dalla schermata di misura, premendo il pulsante
●
viene visualizzato lo stato di carica della batteria interna del dispositivo. Per ritornare alla
schermata di misura è necessario premere nuovamente il pulsante
●
.
96
155
29
Battery
Menu Light
Cod. 130010
IP 44
Battery
Menu Light
Cod. 130010
IP 44 ➭
➮
➅
➆
➀
➁
➂ ➃
➄
