14-fr
Instructions D’utilisation et Manual de Pièces
Puits profond pompes submersibles
Installation
(Suite)
raCCOrDeMenT À Un rÉSerVOIr/
Un aQUeDUC
Voir Figure 9 pour une illustration du
raccordement de la tuyauterie à des
réservoirs de pression chargés d'avance.
Avant de démarrer la pompe, vérifier
pour s'assurer que la pression de
l'air chargé d'avance est de 2 psi
(13,8 kPa) en dessous des réglages
d'enclenchement de la pompe. (Par
exemple, dans un réservoir utilisé avec
un pressostat à 30-50 psi, la pression de
l'air chargé d'avance devrait être de 28
psi [193,1 kPa].) Ajuster la pression en
chargeant ou libérant de l'air à travers
la valve de pneu au-dessus du réservoir.
Vérifier annuellement la pression de
l'air chargé d'avance et l'ajuster au
besoin. raCCOrDeMenT À Un rÉSerVOIr
STanDarD
Voir Figure 10, en page 14-Fr, pour
une illustration du raccordement de la
tuyauterie à un réservoir de pression
standard ainsi que de la distance entre
les orifices de libération d'air et le
réservoir.
ADAPTATEUR
COULISSEAU
CLAPET DE
NON-RETOUR
ORIFICE DE
PURGE ET TÉ
RACCORD DE
TUYAUTERIE
ATTACHER LE
CÂBLE AUX
TUYAUX
POMPE
COUVERCLE DE
PUITS VENTILÉ
CÂBLE
SUBMERSIBLE
RACCORD UNION
BOÎTE DE CONTRÔLE
(MODÈLES À 3 FILS)
SECTIONNEUR ÉLECTRIQUE
MANOMÈTRE
PRESSOSTAT DE CONTRÔLE
PRESSOSTAT
VERS
DISTRIBUTION
RÉSIDENTIELLE
VANNE À OBTURATEUR
SOUPAPE DE SURPRESSION
2 ft.
(.6m)
VOIR TABLEAU
DISTANCE ENTRE CLAPET DE NON-RETOUR ET
ORIFICE DE PURGE
TAILLE DU RÉSERVOIR/EN
LITRE (GALLON)
DISTANCE EN
MÈTRE (PI)
42 (159) 2 (.6)
82 (310.4) 3 (.9)
120 (454.2) 5 (1.5)
220 (832.7) 5 (1.5)
315(1192.3) 10 (3)
525 (1987.1) 15 (4.6)

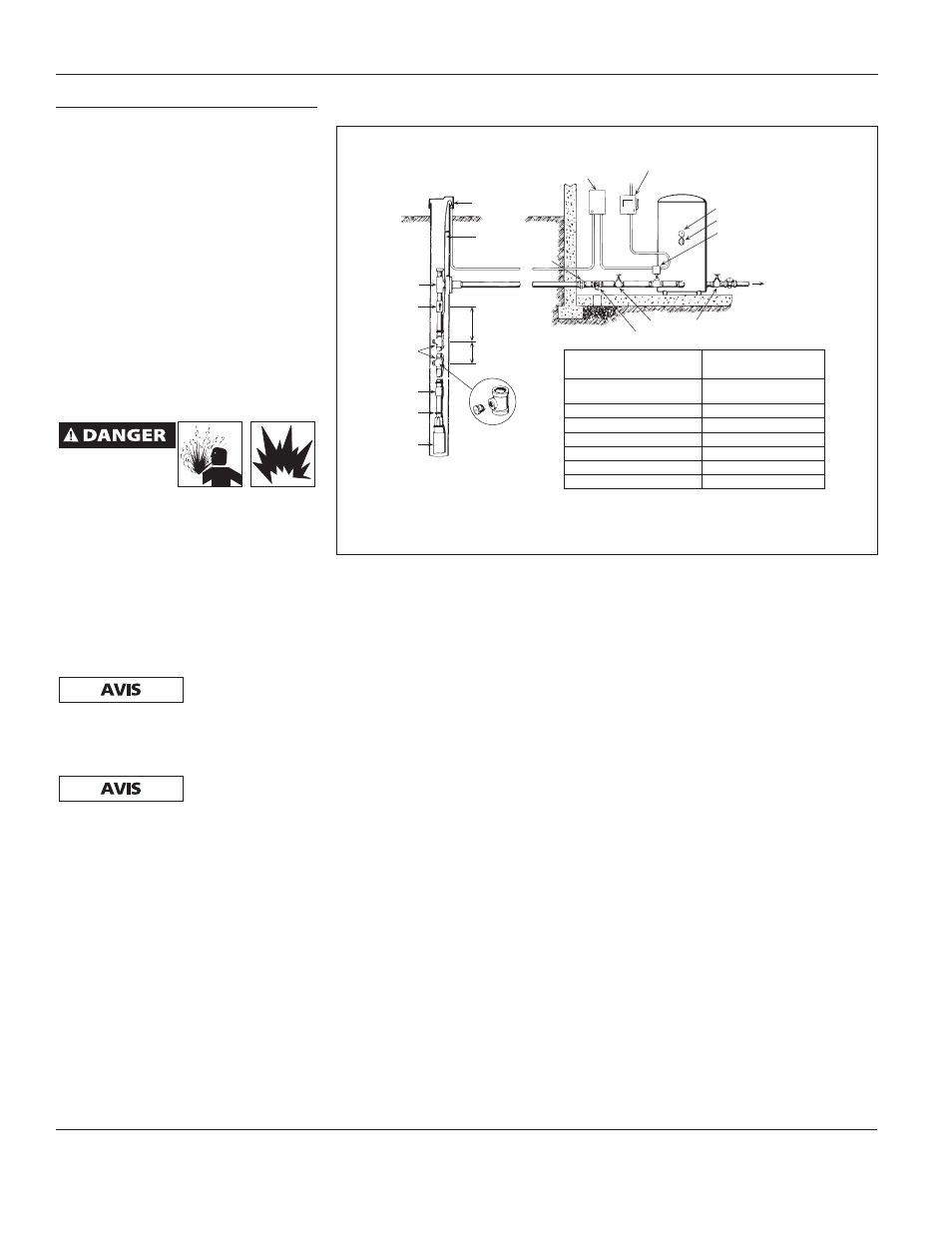

figure 10 - Installation typique d'un réservoir standard
8. Une fois que l'eau est claire à ce
stade, ouvrir entièrement la vanne
à obturateur, puis faire marcher la
pompe jusqu'à ce que l'eau devienne
complètement claire.
9. Enlevez la vanne à obturateur (voir
Figures 9 et 10).
10. Installer le dispositif d'étanchéité
hygiénique de puits ou l'adaptateur
coulisseau, les éléments du puits, les
conduits électriques et la tuyauterie
en surface. L'installation doit être
conforme à tous les codes locaux et
nationaux en vigueur.
raCCOrDeMenT À Un rÉSerVOIr/
Un aQUeDUC
Risque
d'explosion du
réservoir due à
un excès de pression! Pour éviter une
surpression, installer une soupape
de décharge de pression capable de
libérer le débit d'air à 75 psi (517,1
kPa) si un réservoir hydropneumatique
est utilisé. si un réservoir de pression
chargé d'avance est utilisé, installer une
soupape de décharge de pression qui
libèrera tout le débit d'air à 100 psi (690
kPa). Installer cette soupape entre la
pompe et le réservoir.
N'utiliser que du
ruban d'étanchéité
de plombier sur les joints filetés sur les
tuyaux en plastique. les pâtes à joint
PeuveNT causer des fissures sur les
plastiques.
Ne PAs laisser la
pompe ou la
tuyauterie geler. le non-respect de cette
consigne PouRRAIT mener à de graves
dommages à l'équipement et ANNuleRA
la garantie.
