9 fr
4. Une vanne devrait être installée dans
le système après le clapet. La vanne
devrait être de type à orifice plein
qui passera des solides de 2 po ou
selon les exigences des codes locaux
et de la Province. Cette vanne permet
l’enlevage de la pompe et/ou du
clapet pour l’entretien.
5. Installer un raccord-union entre
le clapet et la pompe pourque la
pompe puisse être enlevée sans trop
déranger la tuyauterie.
6. BCSE50T modéles a un interrupteur
à longe détachable avec une fiche
superposée (Voir figure 3A). La
longeur du longe (distance du cordon
du flotteur à la pince) ne devrait pas
être ajustée moins que 8,26-cm (3-
1/4 po) et ne devrait pas être utilisé
dans un bassin plus petit que 35,6-cm
(14-po) de diamètre. Si vous utilisez
un différentiel autre que celui réglé à
l’usine, s’assurer que losque la pompe
se coupe, qu’il y ait au moins 4 po
de fluide dans le bassin pourque la
turbine reste submergée.
7. Les modèles BCAPSE50 sont fournis
avec un capteur d’eau capacitif.
Orienter la pompe dans le bassin
pour que le capteur d’eau soit à 180°
de l’entrée. S’assurer que le jet d’eau
entrant ne frappe pas la surface du
(voir la figure 3B).
8. Lorsque vous utilisez un
interrupteurancré, il faut une
tuyauterie de décharge rigide.
Si la pompe peut se déplacer,
l'interrupteur ancrépeut être limité
par le mur du bassin, empêchant la
pompe de fonctionner.
Avant d’enlever la
pompe du bassin
pour l’entretien, toujours couper la
puissance à la pompe et à l’interrupteur
de commande. Pour procéder à l’entretien
de la pompe ou l’interrupteur, TOUJOURS
débrancher le cordon d’alimentation. Ne
pas seulement couper le disjoncteur ou
desserrer le fusible.
Entretien
S’assurer que
la pompe soit
débranchée avant d’essayer de procéder
à l’entretien ou d’enlever les pièces
détachées. La pompe est montée à
l’usine avec de l’équipement spécial,
donc seulement un centre de service
authorisé ou un électricien qualifié
devrait essayer de réparer ce modèle.
La réparation incorrecte peut causer un
hasard de secousse électrique.
La pompe contient
de l’huile qui peut
être sous pression à cause de la chaleur.
Permettre que la pompe se refroidisse
pour un minimum de deux heures avant
de procéder à l’entretien de ce modèle.
1. Démonter le moteur avant l’expiration
de la garantie annulera la garantie. Il
est aussi possible de causer des fuites
internes et le dommage au modèle. Si
la réparation est nécessaire, retourner la
pompe au marchand de qui vous l’avez
acheté ou composer le 1-888-636-6628. Si
le moteur est démonté, les joints toriques
doivent être remplacés. Faites attention
qu’il n’y ait pas de fuites aux joints.
2. Enlever le couvercle du bassin
et débrancher la tuyauterie de
décharge avant de soulever la
pompe du bassin.
BCSE50T, BCSE50M
BCAPSE50 et BCAPSE50-2

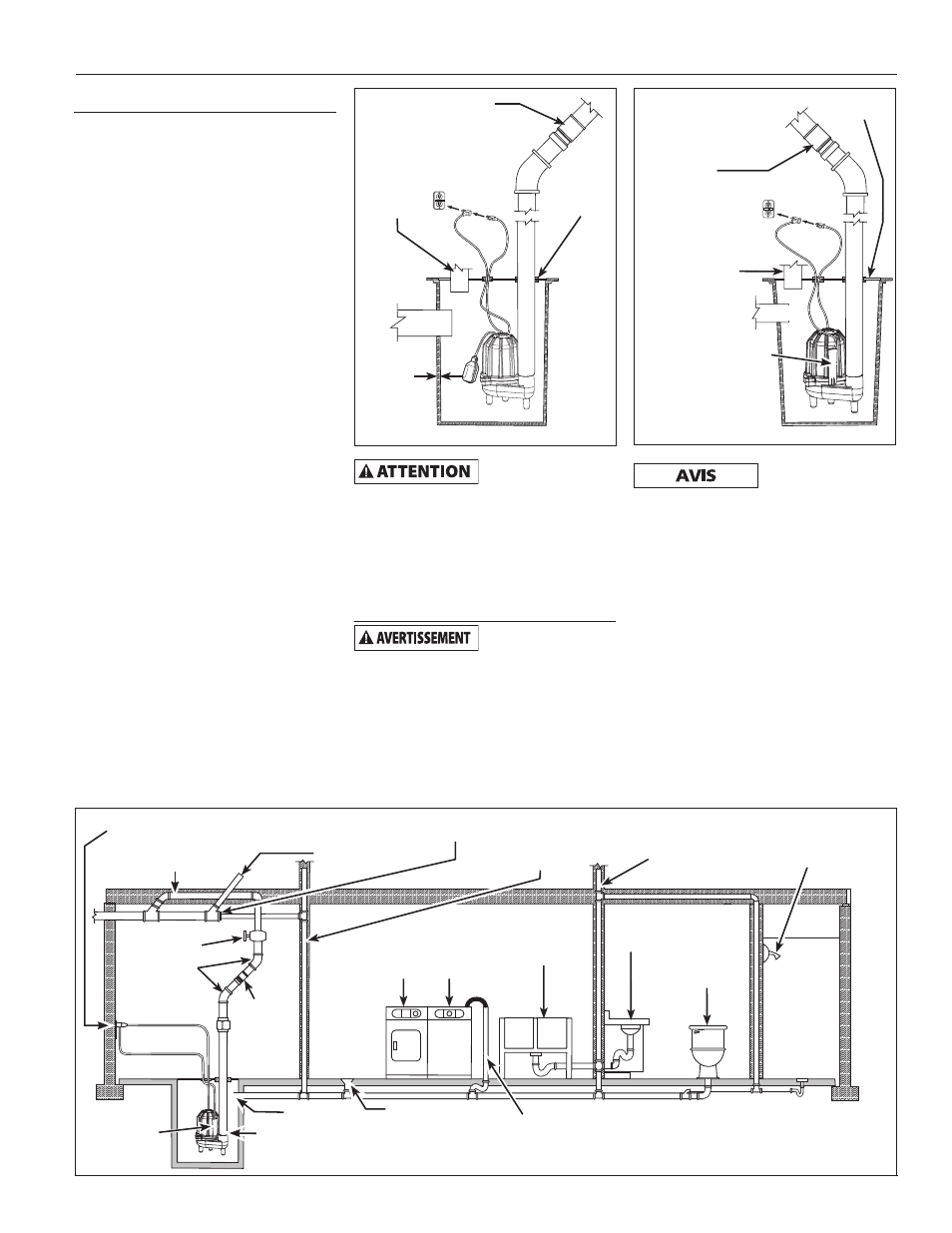

figure 2 - Installation typique
Vidange de niveau
supérieur
Interrupteur
Clapet
2 po
Coude 45º Laveuse Sécheuse
Drain de plancher
Vidange de laveuse
Bride
Trappe de nettoyage
Bacs à lessive
Lavabo
Douche
Toilette
Tuyau d’évent
Tuyau d’évent
Pompe pour eaux usées
passe des solides de 2 po
Prise tripolaire mise à la terre équipée d’un
disjoncteur de fuite à la terre
Vanne 2 po
Tuyau de décharge 2 po
Clapet 45º
Évent
Arrivée
Gasket
Espace
min.
1/2 po
Bassin
figure 3A - Prefabricated Basins
Clapet
45º
Vent
Arrivée
Gasket
*Orienter la pumpe pour
que le capteur soit à 180°
de l'entrée. S'assurer que
le jet d'eau entrant ne
frappe pas la surface du
capteur d’eau.
Bassin
figure 3B - Prefabricated Basins
Installation
(suite)
