4
El XGA no se puede incrustar sin que haya por lo menos 5.25
pulgadas (133 mm) de espacio libre. El XGA no está diseñado
para montaje empotrado en una pared estructural típica de 2 x
4. Siga los pasos 1-5 para empotrar el XGA.
1. Antes de quitar las esquinas, desconectar los cables planos
y el cable de tierra de los módulos.
2. Mount the device as close as possible to the panel being
protected. Create a wall opening slightly larger than 12 in. high
by 12 in. wide (305 mm high by 305 mm wide). See figure 2.
3. Instale una placa de apoyo dentro de la cavidad de la pared
5.25 pulgadas (133 mm) de cara a la pared de manera que
el XGA contará con el apoyo a su espalda. Véase la figura 3.
Tenga en cuenta los agujeros de montaje en la parte posterior
de la caja. También tenga en cuenta que el XGA pesa 25
libras (12 kg) como máximo.
4. Configurar el conductor eléctrico y las conexiones del
conducto de conformidad con las instrucciones de cableado
partir de la página 7.
5. Con cuidado, vuelva a conectar los cables planos y el cable de
tierra a los módulos y vuelva a colocar el panel de visualización
/ cubierta antes de conectar y probar el dispositivo.
Terminales
Se permite el uso de terminales 14 - 8 AWG para conductores y
son suministrados para la línea (la fase), neutro (si es usado), y
conexiones de tierra de equipo de seguridad. 8 AWG. La longitud
del conductor deber ser tan corta como sea posible. es el tamaño
mínimo recomendado de cable porque las pruebas de UL y la
evaluación fueron realizadas utilizando 8 AWG.
Cables tan cortos como sea posible
• Los cables deben ser tan cortos y directos como sea posible
– Vea NEC ® Art 285.12
• Suponga que el cable cuesta $1000 dólares por pie, si y
utiliza más del necesario estará perdiendo dinero.
• No utilice cables largos
• No haga curvas cerradas
• No utilice conectores de entrada a rosca
• ¿Qué tan corto es bastante corto? Tan corto como usted
pueda hacerlo.
• ¿Qué tan largo es demasiado largo? Si aun puede hacerlo
más corto.
Administración de la Configuración y Sistema de
Numeración de la Parte
La Orientación correcta para la instalación de la serie TE es tal
que la puerta de la bisagra quede a la izquierda. (XTE no tiene
caja o la puerta y es típicamente instalado en fábrica)
Coloque la placa de identificación impresa de la unidad de en
el interior de la puerta con bisagras, aunque puede tener las
opciones de colocarlo en un sitio visible en otros lugares. El
número de modelo puede ser descifrado de la siguiente manera:
• TE identifica un montaje externo de un Transient Eliminator ®
seguido por una barra (/). XTE identifica un modelo sin
gabinete seguido por una barra (/).
• Uno o dos dígitos que preceden a las letras XGA. Este
número indica la configuración de tensión y el cableado del
aparato. Consulte la página 5 para identificar y confirmar la
correcta aplicación.
• XGA identifica la serie XGA, seguido por una barra (/)
• Después de la segunda barra puede ser un 240 /. Estos
números identifican la opción de la corriente de descarga
nominal por fase añadir. (Nota: La capacidad estándar 160kA
no tiene identificador / 160)
Las opciones son identificadas después de la Corriente Nominal
de Descarga y son individualmente separados por una barra.
(Las opciones son detalladas más adelante en este manual.)
Ejemplo: TE/2XGA/240/DC/RM/4X identifica una Transient
Eliminator ® DPS de la serie XGA (montaje externo), 208Y/120V,
de 3 fases, 4 hilos (más Tierra), con 240kA por fase de corriente
nominal de descarga con: Contacto Seco, monitor remoto, y un
gabinete NEMA 4X.
Voltaje Nominal
Antes de la instalación DPS, verifique que éste tiene el mismo voltaje
nominal que el sistema de distribución de potencia. Compare el
voltaje en la etiqueta del DPS o el número de modelo y asegure que
la configuración del DPS concuerda con la de la fuente de potencia
prevista. Vea la Tabla 2.
La persona que especifica o el usuario del dispositivo deben estar
familiarizados con la configuración y el arreglo del sistema de
distribución de potencia en el cual cualquier DPS ha de ser instalado.
La configuración de cualquier sistema de distribución de potencia
está basada estrictamente en como los devanados secundarios
del transformador que suministra la acometida principal o la carga
son configurados. Esto incluye si realmente los devanados del
transformador son referidos a tierra a través de un conductor de
puesta a tierra. La configuración del sistema no está basada en
como cualquier carga específica o equipo son unidos a un sistema
de distribución de potencia en particular.
Ejemplo un Sistema de 480V: Los DPSs deben ser instalados de
acuerdo con el sistema eléctrico, no por una carga o el alambrado
la conexión del motor. Por ejemplo, suponga que un motor trifásico
de 480V parece estar conectado en Delta de 480V. En la práctica,
el sistema de distribución que lo alimenta podría ser un 480Y/277V
en Y conectada a tierra, con o sin un neutro tomado del motor o
CCM. El sistema es todavía una Y 480Y/277V, aun cuando la
carga está conectada en Delta. Un sistema Y aterrizado tiene una
referencia definida a tierra (p. Ej. el neutro está conectado a tierra).
Algunos sistemas en Delta están sin conexión a tierra, los cuales
no tiene ninguna referencia a tierra y sabemos que van a causar
inestabilidad en ciertas situaciones. Tal inestabilidad puede causar

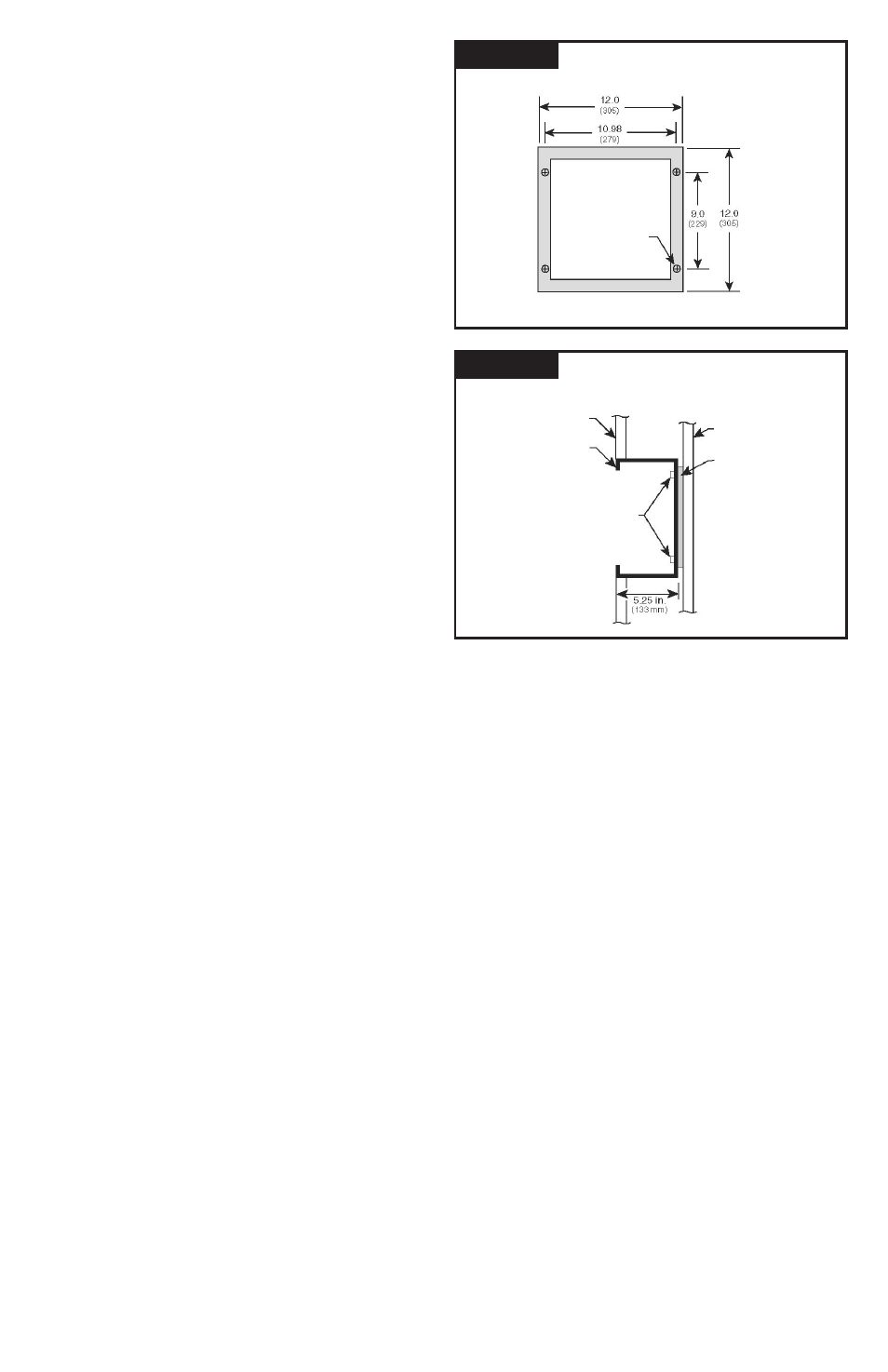

Figura 2 MONTAJE EMPOTRADO
VISTA FRONTAL
Figura 3
MONTAJE EMPOTRADO
VISTA LATERAL
Orificios para la
montura (4 lugares)
Pared
Encapsulado
Tornillos
Interior de la pared
Montura
de metal
Las dimensiones están en inches (milimetros)
