INTRODUCCIÓN
Gracias por seleccionar un Dispositivo Protector contra
Sobretensiones Transitorias (DPS) marca APT. Este es un
equipo de alta calidad, suprime Sobretensiones de alta energía
y fue diseñado para proteger equipos sensibles contra daños
por Sobretensiones.
Una adecuada instalación es importante para maximizar su
desempeño. Por favor siga los pasos aquí señalados.
Todo este Manual de Operación y Mantenimiento debe ser
leído antes de iniciar la instalación. Estas instrucciones no
pretenden sustituir códigos nacionales o locales. Siga todos los
códigos eléctricos aplicables para asegurar su cumplimiento.
La instalación de este DPS sólo debe ser realizada por un
electricista calificado.
Los DPSs APT son probados extensivamente conforme a las
normas de la industria como ANSI/IEEE C62.41.1, C62.41.2,
C62.45, C62.62, C62.72, UL 1449, UL 1283, IEC 61643, etc.
Este DPS es un dispositivo de puerto único conectado en
paralelo para la entrada de servicio o acometida, tablero de
distribución o aguas abajo de la instalación para la Categoría
C, B o A de la IEEE.
Importantes cambios en la Nomenclatura de la Industria
Efectivos 2008-2009. Tener en cuenta que UL 1449 Tercera
Edición y NEC ® 2008 Artículo 285 generó cambios sustanciales.
Importantes Cambios en la Nomenclatura de la
Industria Efectivos 2008-2009
Tener en cuenta que UL 1449 Tercera Edición y NEC ® 2008
Artículo 285 generó cambios sustanciales.
▪
The term TVSS changed to SPD
▪
Types 1, 2, 3 & 4 SPDs are created
▪
UL 1449 clamping voltage performance testing changed
from 500A to 3,000A
▪
UL 1449 added new I nominal testing (I
n
), which consists of
more rigorous duty-cycle testing
Este DPS cumple con la más recientes acciones regulatorias
y son certificadas por UL como tal.
Para mayor información, por favor revise las más recientes
ediciones de NEC ® Art. 285, UL 1449.
INFORMACION GENERAL
Este es un DPS Tipo 1. Los DPSs Tipo 1 incluyen protección por
sobrecorriente interna. Los DPSs Tipo 2 son apropiados para
instalación en el lado de la carga con respecto a la protección
principal de sobre corriente.
2
Este dispositivo tiene al interior protección por sobrecorriente y
por sobre temperaturas que desconectará los componentes de
supresión dañados al final de su vida útil, pero mantendrá la carga
energizada - ahora sin protección. Si esta situación es indeseable
para la aplicación, siga estas instrucciones para reemplazar el
dispositivo.
El mantenimiento de esta unidad consiste en el sustituirlo o
repararlo en fábrica.
No hay partes útiles para el usuario dentro del módulo reemplazable.
No intente desensamblar la unidad para economizar gastos.
Explicación Simplificada de Operación
El DPS censa un sobrevoltaje y crean un cortocircuito
momentáneo para redireccionar la energía dañina del
sobrevoltaje a la puesta a tierra. Ellos reinician automáticamente
y esperan el siguiente sobrevoltaje. Esto es similar a la válvula
de alivio de presión sobre un calentador de agua: la presión
sube, la válvula abre para relevar la presión y luego reinicia.
En un sistema eléctrico, el DPS detecta un sobrevoltaje,
cortos temporales envían energía a la puesta a tierra y luego
se reinician. Los DPSs son capaces de repetir esta función
miles de veces.
Conexión en Paralelo
Este es un DPS conectado en paralelo, no conectado en serie.
Tal como indicamos arriba, un DPS drena el exceso de voltaje
de un sistema eléctrico. Debido a la conexión en paralelo, es
conveniente la instalación del DPS en cualquier lugar cerca al
equipo a proteger. Este efecto es similar a vaciar el agua de algún
inodoro en una casa; la presión en la ducha baja. En un sistema
eléctrico, un DPS conectado en paralelo quitará el voltaje excesivo
de todo el sistema (asumiendo una proximidad razonable).
TIP: Es críticamente importante que los cables de la instalación
eléctrica sean configurados tan cortos y directos como sea
posible. Evite conductores largos. Evite curvas cerradas. El
recorrido de los conductores del DPS sea en el mismo ducto.
El conductor no tiene que ser dimensionado para toda la
carga - este DPS es conectado en paralelo, no conectado
en serie. Generalmente, calibre No. 8 AWG funciona bien
en este producto.
Información Preventiva en Cuanto a un DPSs en
Sistemas Sin Puesta a Tierra
Cuidado – Los sistemas sin puesta a tierra son intrínsecamente
inestables y pueden producir excesivos altos voltajes de línea-
a-tierra durante ciertas condiciones de falla. Durante estas
condiciones de falla, cualquier equipo eléctrico incluyendo
un DPS, puede estar sometido a voltajes que exceden sus
parámetros de diseño. Esta información se esta suministrando
al usuario de modo que pueda tomar una decisión con todo
conocimiento antes de la instalación de cualquier equipo
eléctrico sobre un sistema de potencia sin puesta a tierra.
Desembalaje e Inspección Preliminar
Inspeccione completamente el empaque en cuanto a daño o
señales de mal manejo. Quite los materiales de empaque y además
inspeccione la unidad por cualquier daño evidente ocasionados
durante el transporte. Si encuentra daño ocasionado por el
transporte o manejo, inmediatamente presentar una reclamación
a la compañía transportadora y envíe una copia a APT.
Ambiente de Almacenamiento
Este DPS debe ser almacenado en un ambiente limpio y seco.
El rango de temperatura de almacenamiento es -40°c (-40°f)
a +60°C (+140°F). Evite la exposición a alta condensación.

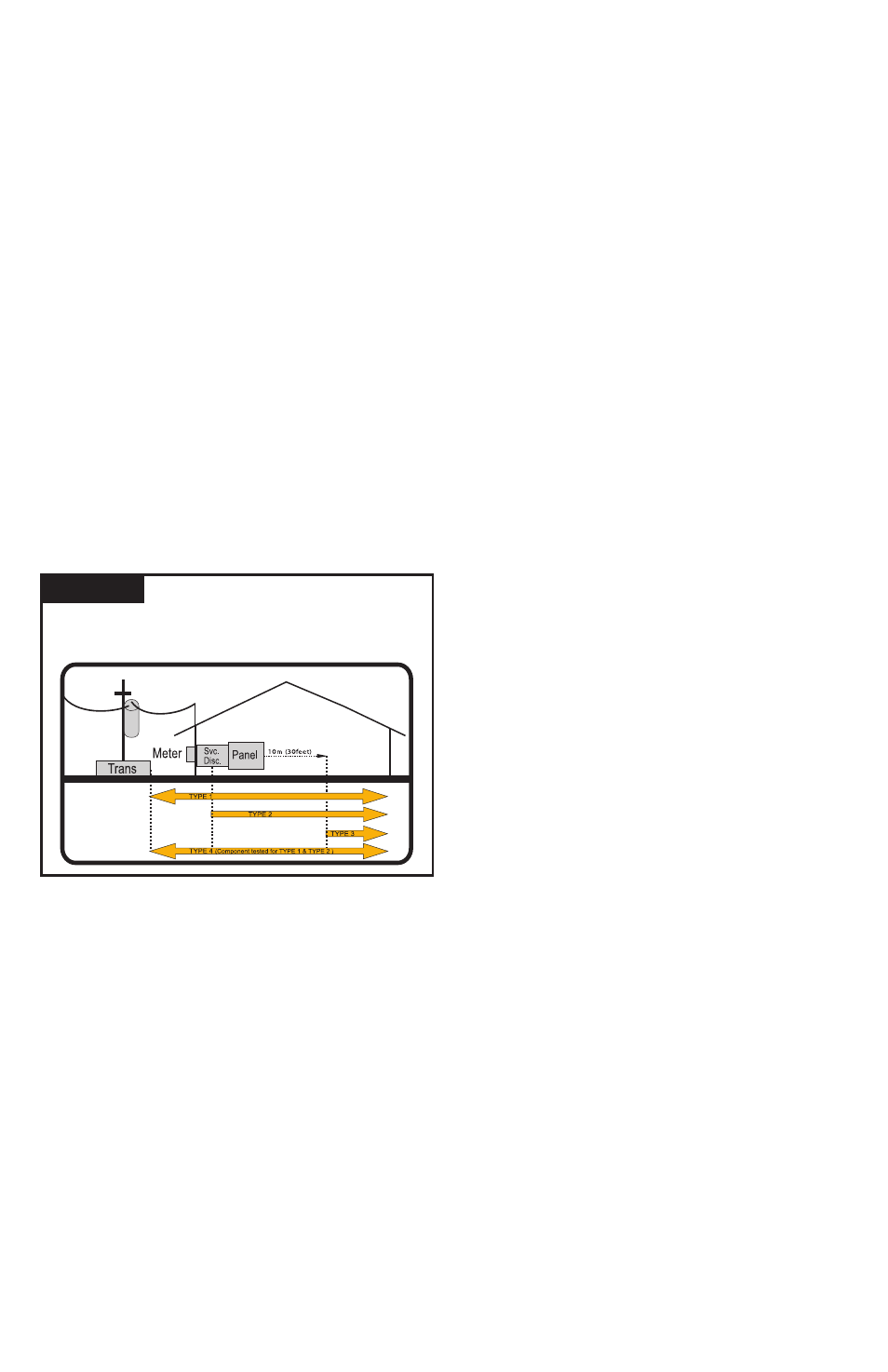

Tipos para DPS: Tipos 1, 2, 3 & 4
Basados en la localización dentro del sistema de distribución
(También coincide con ANSI/IEEE C62.41.2 - 2002 Categorías C, B & A)
Figura 1 NEC ® Article 285 & UL 1449-3
