Page 7

7
TM
USED ON
92421SSA & 92426SSA
LEFT SIDE DISCHARGE MODELS
LEFT SIDE DISCHARGE MODELS
GEARBOX PARTS (92430SSA ONLY)
USED ON DIRECT DRIVE MODELS ONLY
FRAME SHOWN FOR REFERENCE ONLY
ACTUAL FRAME MAY BE DIFFERENT
1
1b
2
9b
9
10b
11b
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
25
26
6
6
4
19
39
28
29
31
30
32
33
3
4
5
6
7
8
4
6
7
8
4
36
35
33
32
34
4
31
37
23
30
31
13
38
22

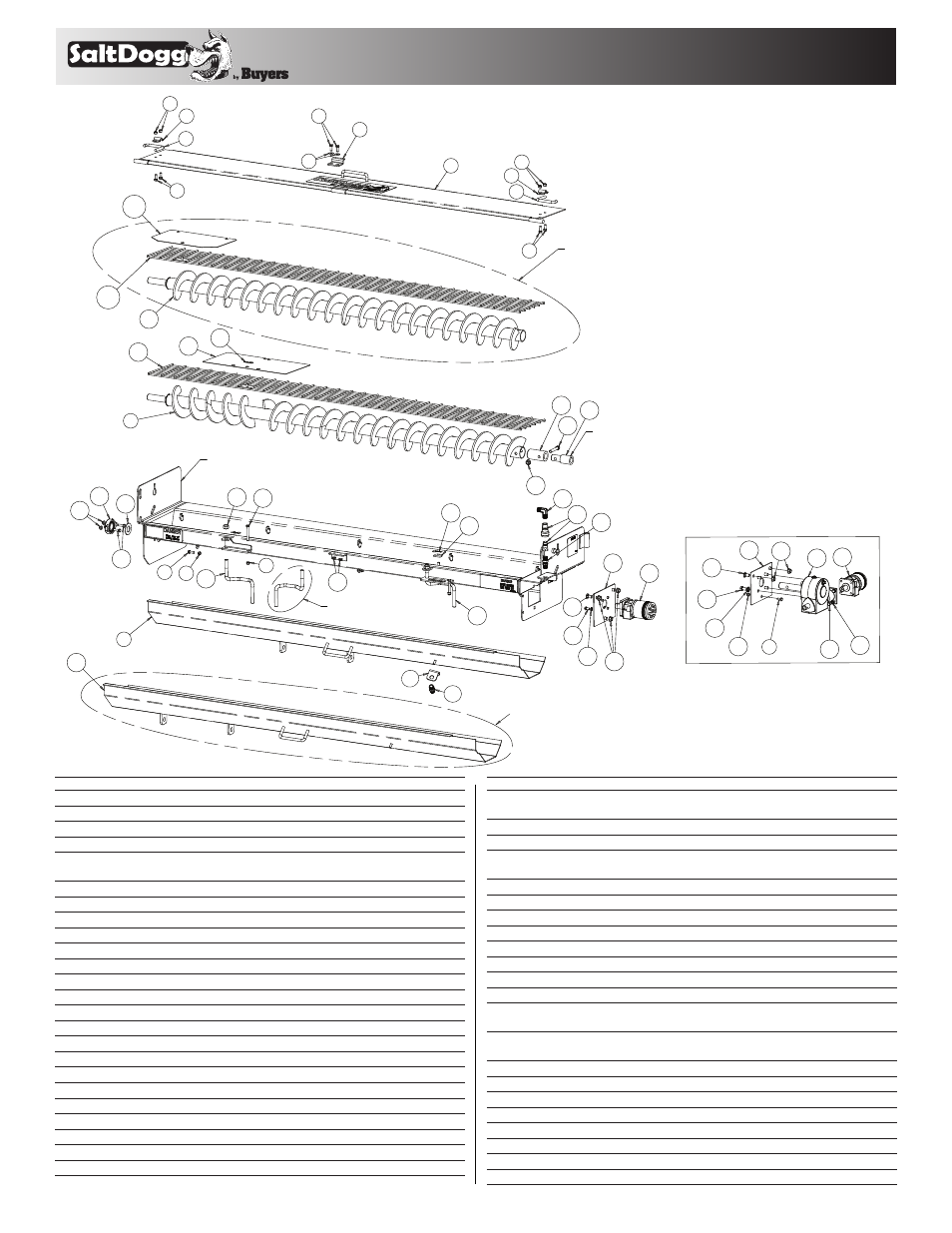

Spreader Assembly Parts List
ITEM QTY. DESCRIPTION
CARBON
STAINLESS
1
1 Bottom Tray - Standard Discharge
3008429
3008443
1b
1 Bottom Tray - Driver Side Discharge
-
3024304
2
1 Top Cover
3013931
3025122
3
1 Bracket, Cover Mount
3008430
3008447
4
9/10 Screw, Hex Head Cap, 3/8-16 X 1
(Direct Drive/Gearbox)
FCS038016100
FCS038016100SS
5
3 Washer, Flat, 3/8in
FWF038100007 FWF038100007SS
6
10 Nut, Nylon Locking, 3/8-16 X 7/16
FNE038016044 FNE038016044SS
7
2 Bracket, Cover Latch
3006965
3006968
8
2 Latch Handle
9240063
3000268
9
1 Auger - Standard Discharge
924F0082
924F0081
9b
1 Auger - Driver Side Discharge
-
3017487
10
1 Screen - Standard Discharge
3024306
3024306
10b
1 Screen - Driver Side Discharge
-
3023297
11
1 Plate, Anti-Spill - Standard Discharge
3026623
3022531
11b
1 Plate, Anti-Spill - Driver Side Discharge
-
3023298
12
4 Hairpin Cotter
1420016
1420016
13
1 Sleeve, Auger
9240083
9240083
14
1 Motor Adapter
924F0084
924F0084
15
1 Screw, Hex Head Cap, 1/2-13 X 3
FCS050013300
3001250
16
1 Nut, Locking, 1/2-13
92401213
3001253
17
1 Elbow, 90 Deg Male NPT to Male NPT
H3529X8
H3529X8
18
1 Coupler, Hydraulic Quick, 1/2in NPT
B40004
B40004
- Male Half of B40004
B400041
B400041
- Female Half of B40004
B400042
B400042
Bill of Materials
ITEM QTY. DESCRIPTION
CARBON
STAINLESS
19
1 Fitting,Bulkhead,1/2in MNPT X 1/2in
MJIC W/ Lock Nut
H2706LNX8X8
H2706LNX8X8
20
1 Bearing
9240086
9240086
21
1 Felt Gasket
9240087
9240087
22 4/5 Nut, Serrated Flange, 3/8-16
(Direct Drive/Gearbox)
92401211
3001255
23
2 Screw, Hex Head Cap, 3/8in-16 X 1-1/4
FCS038016125
FCS038016125SS
24
2/1 Cam Handle - CW
3014762
3019032
24b 0/1 Cam Handle - CCW
3014763
3019033
25
2 Nut, Nylon Locking, 5/8-11
FNE063011069
3001247
26
2 Screw, Hex Head Cap, 3/8-16 X 3
FCS038016300
3007068
27
3 Bracket, Screen Mount
3026624
3022533
28
1 Plate, Motor Mount
3000458
3001367
29
1 Hydraulic Motor - Direct Drive Only
CM074P
CM074P
30 3/2 Nut, Serrated Flange, 1/2-13
(Direct Drive/Gearbox)
92401212
3001523
31
3/2 Bolt, Carriage, 1/2-13 X 1
(Direct Drive/Gearbox)
FCB050013100
3001522
32
4 Screw, Hex Head Cap, 3/8-16 X 3/4
9240125
FCS038016075SS
33
4 Washer, Split Lock, 3/8in
FWL038069009 FWL038069009SS
34
1 Plate, Gearbox Mount
3000457
3001366
35
1 Gearbox
9240089
9240089
36
1 Hydraulic Motor - Gearbox Model Only
CM034P
CM034P
37
4 Screw, Hex Head Cap, 1/2in-13 X 1
FCS050013100
FCS050013100SS
38
4 Washer, Split Lock, 1/2in
FWL050088013 FWL050088013SS
39
1 Bracket, Fitting Mount
3026625
3023290
