Max Machinery, Inc.

240 Series User Manual

© Copyright 2013

Rev. 002Q4

11

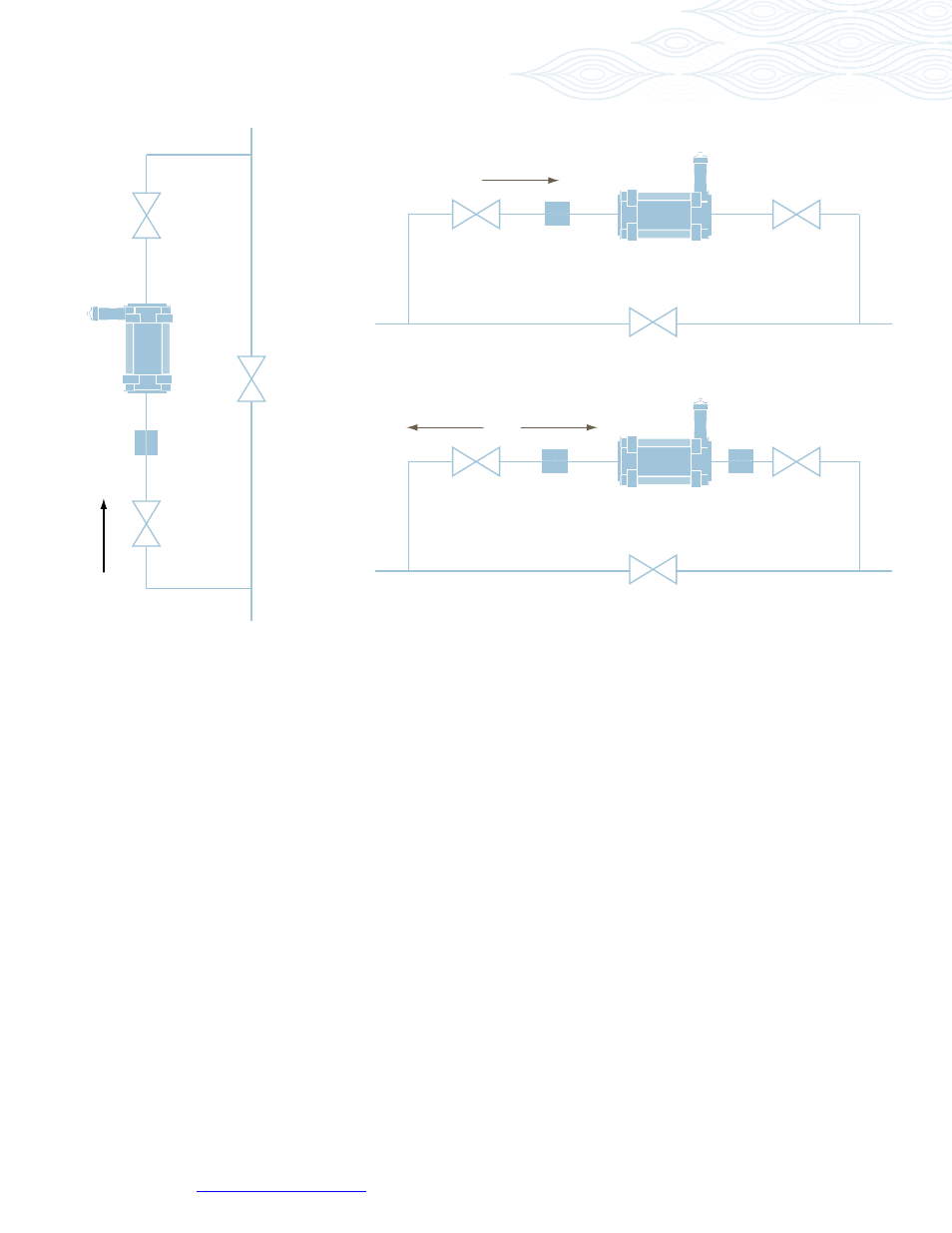

Piping Diagrams

HELICAL
FLOW METER

Vertical Installation

VALVE 1

FILTER

BYPASS
VALVE 3

VALVE 2

FLOW

Helical Flow Meter

Horizonal One Way Flow Installation

Valve 1

Valve 3

Bypass

Valve 2

Valve 1

Valve 2

Filter

Flow

Helical Flow Meter

Horizonal Two Way Flow Installation

Valve 3

Bypass

Filter

Filter

Flow
