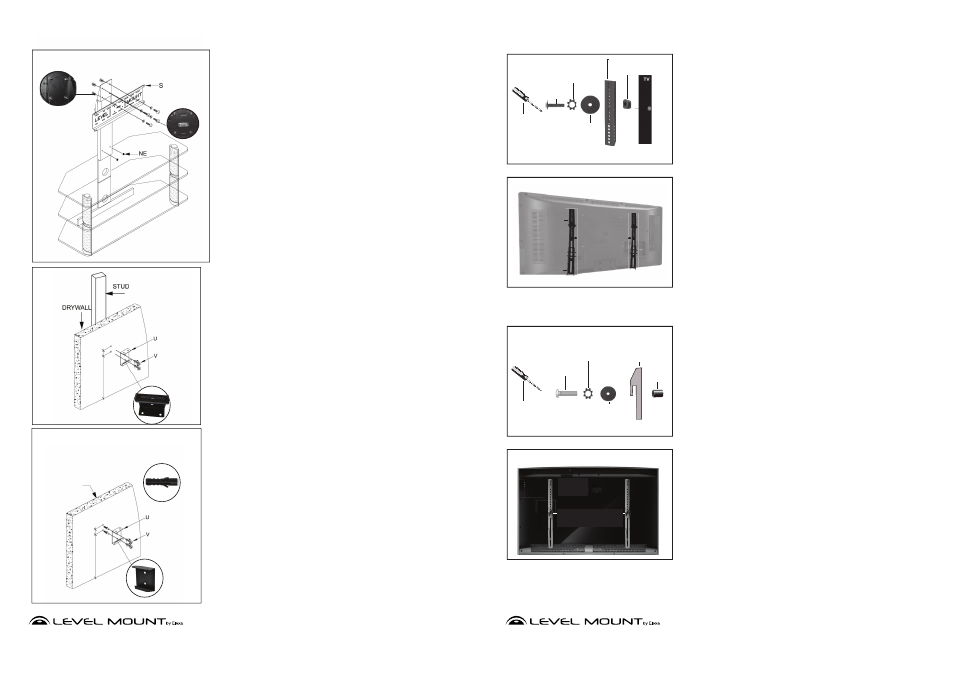

Step 20 - Attach TV Mount (S) to Bracket (X) using four 30mm M8
Screws, 2 Washers and Hex Nuts (R).
Note: Use integrated bubble level to ensure correct positioning of TV
Mount (S).
Step 20A - Snap in the Plastic Caps (NE) in the screw holes on back
wooden panel that holds the mount (P).
Figure 6
R
To Attach Wall Bracket into Drywall Stud:
Note: DO NOT attach wall bracket into Drywall alone. Even
with plastic anchors, it will not securly hold bracket if TV
Stand falls forward.
Step 21 - To attach Wall Bracket (U), find the wall location in the room
where TV Stand will be placed. Once location is selected, use enclosed
Stud Finder to locate wooden stud behind the wall.
U
Figure 7
TV Stand Assembly/Installation
Figure 7A
U
P2
CONCRETE OR
BRICK WALL
To Attach Wall Bracket into Concrete or Brick Wall:
Step 21A - Set Wall Bracket (U) aside. Drill 2 holes into the wall
where marked, as shown in Figure 7. When drilling the holes for the
Concrete Anchors (P2), use an electric drill with a 3/16” bit.
Step 21B - Insert the Concrete Anchors (P2) into the holes; set them
flush to the wall by tapping them in with a hammer.
Step 21C - To attach the Wall Bracket (U), drive the Lag Bolts and
Washers (V) into each of the Concrete Anchors through the Wall Plate
(U) as shown in Figure 7A. Screw tightly enough to produce a secure
hold, but do not over-tighten or there may be damage to the bracket
or screws.
