Level Mount ELTVS60 - Manual (Page 4)

4
www.levelmount.com
1-888-229-1459
EU: +44 844 5672657
UK: 0844 5672657
©2011 Level Mount - Patents Pending
Bag 6
(1) Allen Wrench Key
In Tilt Mount Only
(6) 76 mm Hex Wood Screw
(6) Concrete Anchors
(6) Washer
28mm x 6.8mm x 1.5mm
r
m

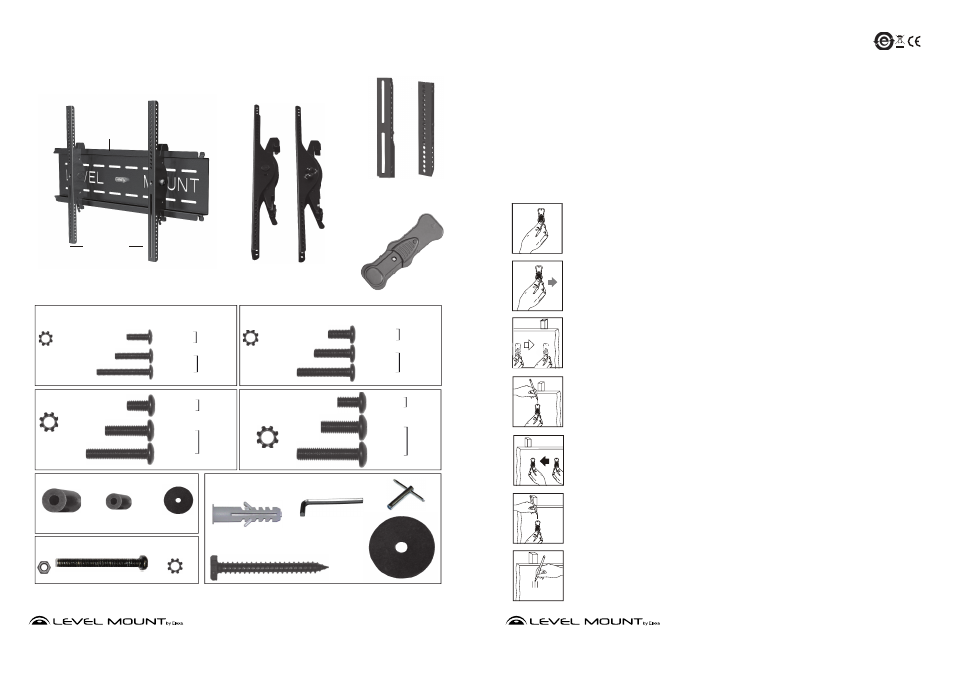

Parts/Hardware for Attaching Mount on Wall
(Located inside Mount box)
(ELTVS55M, ELTVM75 ONLY)
Bag 1
(4) M4 Lock Washer
(4) M4 x 20mm
Phillips Bolt
(4) M4 x 30mm
Phillips Bolt
Recessed
Back
TV Hardware
(4) M4 x 12mm
Phillips Bolt Flat Back
TV Hardware
Bag 2
(4) M5 x 20mm
Phillips bolt
(4) M5 x 30mm
Phillips Bolt
Recessed
Back
TV Hardware
(4)M5 Lock Washer
(4) M5 x 12mm
Phillips Bolt Flat Back
TV Hardware
Bag 3
(4) M6 x 35mm
Phillips Bolt
(4) M6 x 24mm
Phillips Bolt
Recessed
Back
TV Hardware
(4) M6 x 12mm
Phillips Bolt Flat Back
TV Hardware
Bag 7
(8) M5 Lock Washer (8) M5 Nut
(8) M5 x 48mm
Bag 4
(4) M8 x 40mm
Phillips Bolt
(4) M8 x 25mm
Phillips Bolt
Recessed
Back
TV Hardware
Bag 5
(4) Spacer
19.05mm (4) Washer
19.05mm x
5.3mm x 1.2mm
(4) Spacer
15.9mm
(1) Hex Wrench
(4) M6 Lock Washer
(4) M8 x 16mm
Phillips Bolt Flat Back
TV Hardware
(4) M8 Lock Washer
Stud Finder
Extension Arms
Tilt Arms
Wall Plate
Tilt Arms
Phillips Bolt
Fixed or Tilt Arms
45
www.levelmount.com
1-888-229-1459
EU: +44 844 5672657
UK: 0844 5672657
©2011 Level Mount - Patents Pending
Conseils d’utilisation:
1. Ce localisateur de montants n’est pas adapté pour une utilisation sur des murs ou des plafonds isolés avec du papier métallique/
une composition en fi bre, ou sur des murs de lattes et des surfaces en plâtre lourd.
2. Il est important de vérifi er plusieurs fois le repérage des montants en effectuant plusieurs essais
3. Un objet tel qu’un fi l, un tuyau, un conduit ou des croisillons à l’intérieur du mur peuvent être détectés par l’appareil comme
étant un montant ou une solive. Avant d’installer le support mural pour écrans sur le mur, assurez-vous d’avoir bien localisé tous
ces montants ou solives.
4. Vous devez faire très attention en perçant, sciant ou plantant des clous dans les murs, plafonds et sols, où il peut y avoir de la
tuyauterie ou des fi ls électriques.
5. Lorsque le localisateur détecte un endroit où le mur est épais ou dense, un témoin lumineux rouge (LED) se met à clignoter
rapidement. Vous pouvez ainsi localiser le bord du montant le plus proche.
6. Pour éviter les interférences et toute approximation, gardez votre main libre loin de l’appareil pendant l’opération.
7. Après avoir déterminé le centre de chaque montant (en utilisant le localisateur de montants), enfoncez à l’aide d’un marteau un
petit clou à cet endroit pour confi rmer que vous enfoncez dans du bois massif (et non pas dans une structure moins dense telle
qu’un panneau de particules).
Instructions du localisateur de montants
Comment l’utiliser:
Étape 1 – Calibrage du localisateur de montants
Retirez la languette en plastique du compartiment de piles pour l’utiliser. Placez le localisateur de montants sur le
mur. Appuyez sur le bouton « Operating » (Fonctionnement) et laissez-le enfoncé. Le témoin lumineux rouge LED
s’éclaire et change rapidement, pour passer à une lumière constante plus terne, ce qui signifi e que la calibration
est terminée et que l’appareil est prêt à l’emploi.
Étape 2 – Utiliser le localisateur de montants
Continuez à appuyer sur le bouton de fonctionnement tout en déplaçant lentement l’appareil sur le mur dans une
direction. Déplacez le localisateur de montants de gauche à droite dans le soulever ou l’incliner.
Étape 3 – Localiser le bord du montant
Continuez de déplacer le localisateur de montants sur le mur. Une lumière rouge fi xe se met à clignoter
lentement puis rapidement. Quand la lumière clignote rapidement, cela signifi e que le capteur se trouve sur ou
près du bord du montant.
Étape 4 – Marquer le bord du montant
Marquez le bord du montant avec un crayon.
Étape 5 – Localiser l’autre bord du montant
Relâchez le bouton de fonctionnement et allez de l’autre côté du montant et répétez le processus sur le montant
en suivant la direction opposée.
Étape 6 – Marquer l’autre bord du montant
Marquez l’autre bord du montant avec un crayon. Les deux bords du montant devraient maintenant être marqués
sur le mur.
Étape 7 – Marquer le centre du montant
À l’aide d’un crayon, marquez un point au milieu des deux lignes. C’est le centre du montant.
