Instalación/ensamble del soporte para televisores

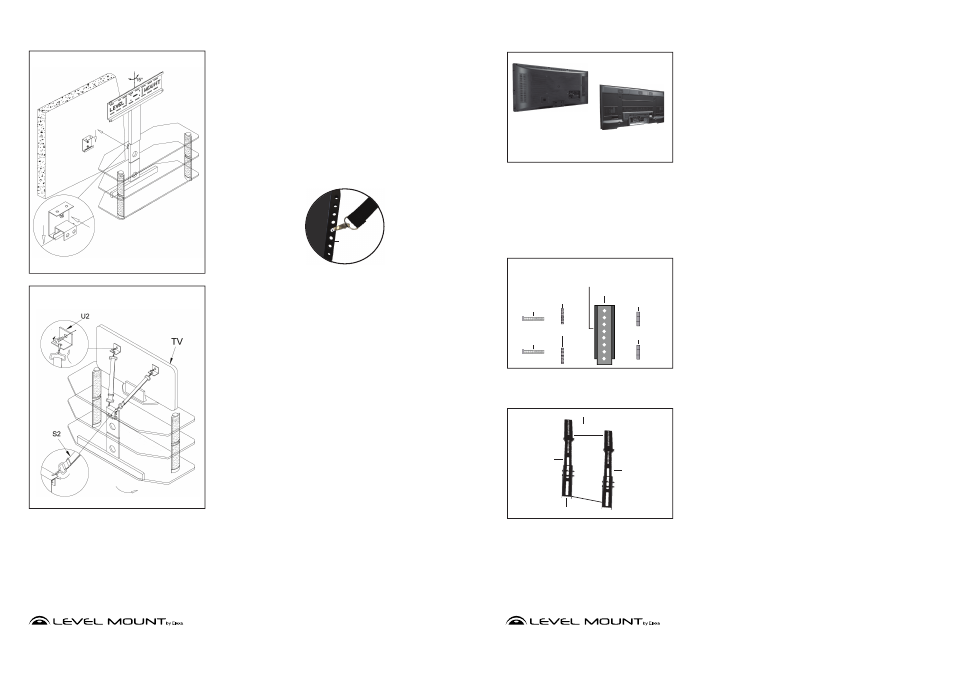

Paso 22 – Para sujetar el soporte para televisores en la ménsula de
pared (U) -se necesitarán dos personas- levanten el soporte para
televisores hasta que la ménsula plana (T) se encuentre al mismo nivel
que el centro de la ménsula de pared (U). Muevan lentamente el soporte
para televisores hacia la pared a fin de que la ménsula plana (T) se
mantenga sobre el borde inferior de la ménsula de pared (U). Enganchen
con cuidado la ménsula plana en la ranura de la ménsula de pared (U) y
bájenla hasta que el soporte para televisores se encuentre apoyado en
el piso.
Paso 23 – MODELO ELTVS55 , ELTVS60 Para asegurar el televisor al
soporte, sujete las ménsulas del televisor (U2) en la parte trasera del
televisor plano con los tornillos y arandelas correctas que se ajusten a
la TV.
Nota: Los fabricantes colocan agujeros en la parte trasera de los
televisores para poder sujetarlos en los soportes de pared.
Paso 24 – Enganche las presillas de las correas de seguridad (S2) en
los agujeros de la parte superior de la ménsula plana (T). Conecte los
otros extremos de las correas de seguridad (S2) en los agujeros de las
ménsulas del televisor (U2).
Figura 8
Figura 9
Nota - Si la posición deseada TV no se encuentra directamente en frente
de un poste de la pared, colocar el soporte de pared (U) en el perno
pared más cercana en las proximidades de la base del televisor. Una vez
que la televisión se monta en el soporte (instrucciones comienzan en
la página 25), una pinza de un extremo de cada correa de seguridad
(S2) en un agujero en el soporte de pared (U) y los otros extremos en
cualquiera de los agujeros en los brazos que se conectado a la TV
(Figura 8A)
Figura 8A
Parte
Trasera
de TV
Brazo fijo/
de inclinación
25
www.levelmount.com
1-888-229-1459
EU: +44 844 5672657
UK: 0844 5672657
©2011 Level Mount - Patents Pending
Paso 1 – Selección del equipo correcto de acuerdo
con la parte trasera del televisor
Antes de comenzar con la instalación, determine si la parte trasera del
televisor es plana o empotrada, como se muestra en la figura 1. Si la
parte trasera del televisor es empotrada, es posible que necesite utilizar
los separadores (bolsa 5) como se muestra en la figura 4 o la figura 6. El
separador se utiliza para rellenar el área empotrada del televisor a fin de
que la ménsula del televisor quede enganchada por completo en la parte
trasera del televisor.
Parte trasera plana
Parte trasera empotrada
Figura 1
Paso 2 – Instalación de los brazos de extensión (de ser
necesario)
Si los agujeros de los brazos fijos o de inclinación no quedan alineados con
los agujeros de la parte trasera del televisor, no taladre más. En cambio, siga
estas instrucciones para instalar los brazos de extensión. De lo contrario,
consulte el paso 3.
Nota: Cuando se utilicen los brazos fijos, los brazos de extensión pueden
utilizarse con televisores de ubicación vertical de orificios de VESA
(Asociación para Estándares Electrónicos y de Video) mayor a 370
mm; y cuando se utilicen los brazos de inclinación, los brazos de
extensión pueden utilizarse con televisores de ubicación vertical de
orificios de VESA mayor a 500 mm. En las etiquetas/manual de su
televisor, debería figurar la distancia entre orificios de VESA.
Paso 2b – Sujeción de los brazos de extensión
finalizada
Los 4 brazos de extensión deben sujetarse de la misma manera. Una vez
que termine, los brazos fijos o de inclinación, con los brazos de extensión
sujetados, deberían verse como se muestra en la foto de la figura 3.
Paso 2a – Sujeción de los brazos de extensión en los
brazos fijos o de inclinación
Sujete los brazos de extensión en los brazos fijos o de inclinación con el
siguiente equipo como se muestra en la figura 2:
• Pernos M5 (bolsa 7)
• Arandelas de presión M5 (bolsa 7)
• Brazo de extensión
• Brazo fijo o de inclinación
• Tuerca M5 (bolsa 7)
Ajuste los tornillos de la figura 2 para mover los brazos de extensión y
alinearlos con los orificios de la parte trasera del televisor.
Figura 2
Brazo de extensión
Brazo fijo/de inclinación
Arandela de presión M5
Arandela de presión M5
Tuerca hexagonal M5
Tuerca hexagonal
M5
Perno M5
Perno M5
Figura 3
Brazos de extensión inferiores
Brazos de extensión superiores
Brazos
fijos o de
inclinación
Brazos
fijos o de
inclinación
Sujeción de los brazos en la parte trasera del televisor plano
