Assemblage/Installation
Étape 4 – Percement de trous dans le mur pour la
plaque murale
Option A – Si le mur est une cloison sèche
Pour attacher la plaque murale à une cloison sèche, localisez deux
montants en bois avec le localisateur de montants comme montré dans
la Figure 8 et comme montré dans les Instructions du localisateur de
montants (inclues dans ce document). Une fois que vous avez déterminé
l’endroit où vous pensez que le centre de chaque montant se trouve (en
utilisant le localisateur de montants), enfoncez un petit clou à cet endroit
assez profondément de manière à ce que vous puissiez confirmer être en
train d’enfoncer dans du bois massif (et non pas dans quelque chose de
moins dense comme un panneau de particules), puis retirez le clou une fois
que c’est fait.
Alignez le trou en haut à gauche de la plaque murale avec le centre du
montant marqué sur le mur et la hauteur désirée. Ensuite, utilisez un
crayon pour faire une marque sur le mur à travers le trou en haut à gauche
de la plaque murale sur le centre d’un des montants comme montré sur la
Figure 9.
Pour attacher la plaque murale au mur, percez un avant-trou de 3 mm où
la marque a été faite au crayon. En utilisant la clé pour écrou hexagonal,
vissez un écrou hexagonal avec rondelle (Sachet 6) dans l’un des trous
en haut à gauche de la plaque murale et à travers la cloison sèche jusque
dans le montant comme montré dans la Figure 10.
Une fois la vis en haut à gauche solidement vissée, ajustez la plaque
murale jusqu’à ce qu’elle soit au bon niveau en utilisant le niveau à
bulle d’air intégré/comme montré en Figure 11. Marquez au crayon
l’emplacement désiré des trois trous restants au centre des deux montants
identifiés. Percez les trois trous restants avec une mèche de 3 mm aux
endroits indiqués.
En utilisant la clé pour écrou hexagonal, vissez les trois écrous hexagonaux
avec rondelle supplémentaires (Sachet 6) pour fixer la plaque murale au
mur comme montré dans la Figure 12. Vissez suffisamment pour que
l’attache soit solide, mais ne serrez pas trop fort, car cela pourrait abîmer la
monture ou les vis.
Attention : du fait du poids du téléviseur, il est essentiel de fixer la plaque
murale sur au moins deux montants en bois et que les quatre
vis soient utilisées lors du montage de la plaque murale sur le
mur.

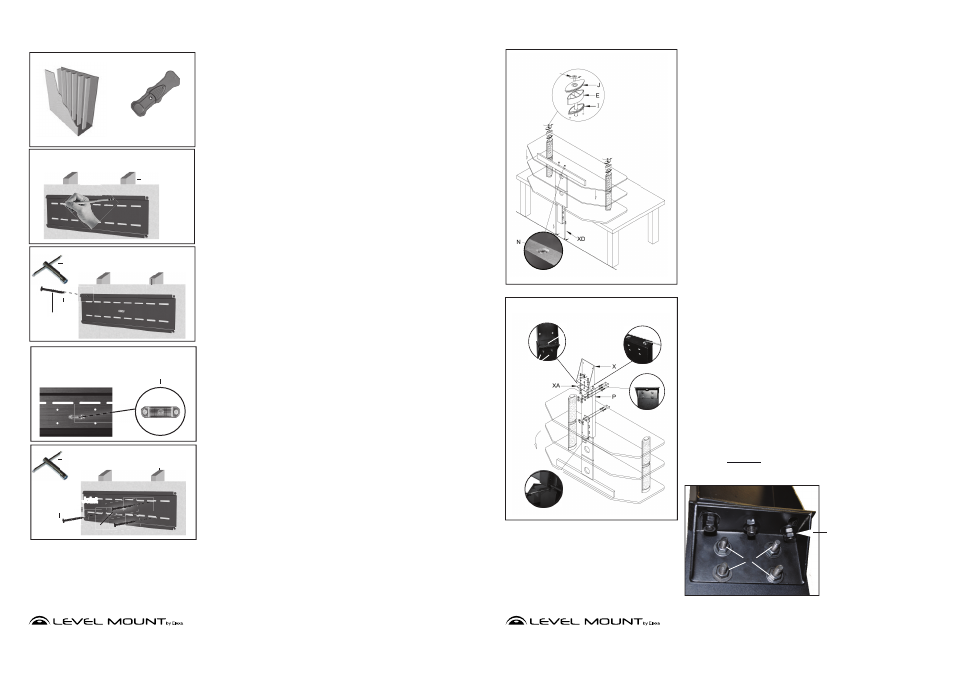

Figure 8
Figure 9
Figure 11
Figure 12
Cloison sèche avec attaches exposées
Localisateur de montants
Plateau mural Plateau mural
Attache cloison sèche
Clé hexagonal
Joint
Vis
Hexagonale
Plateau mural Plateau mural
Attache
cloison sèche
Niveau à
bulle Intégré
Plateau mural Plateau mural
Clé hexagonal
Joint
Attache cloison sèche
Plateau mural Plateau mural
Vis
hexagonale
Joint Joint Vis Vis
hexagonale hexagonale
7
www.levelmount.com
1-888-229-1459
EU: +44 844 5672657
UK: 0844 5672657
©2011 Level Mount - Patents Pending
TV Stand Assembly/Installation
Step 11 - Thread Caps with Nubs (H) upside down onto both Rods (L),
making sure to align nubs with holes on Shelf (C). Slide Metal Legs (E)
onto Rods (L) over Caps with Nubs (H) snap into place. Slide Recessed
Caps (J) over leg and snap into place. Place Washer (N) and 20mm M8
Metal Screw (N2) onto threads of rods. Tighten with 5mm Allen Wrench
(AB).
Step 12 - Align small holes of 36mm Wooden Back Leg (Q) over the
holes in the Glass Shelf (C). Feed Rods (L) up through top of Wooden
Back Leg (M), holes in Glass Shelf (C) and Wooden Back Leg (Q) by
holding end closest to the floor and pushing up.
Step 13 - Once Rod (L) protudes above Wooden Back Leg (Q), place
Washer (N) and 20mm M8 Metal Screw (N) onto threads of rods. Tighten
with 5mm Allen Wrench (AB).
N2
Figure 4
Note: At this point it is necessary to take TV Stand off of tabletop, flip
over and place on floor. This will require two people.
Note: Rods (K) are not secured at this point and will slide when TV Stand
is flipped - so it will be necessary to hold in place when flipped. Shelves
are securly fastened to legs.
Note: FOR ELTVS55 , ELTVS60 If mounting TV directly to the wall,
secure Metal Rods (K2) by placing Washer (N) and 20mm M8 Metal
Screw Caps (N) onto threads of rods. Tighten with 5mm Allen Wrench
(AB). When completed, skip to Step 15.
Step 14 - With larger holes facing front of stand, attach 50mm Wooden
Panel (P) to Bracket (XB) using two 70mm M8 Metal Screws, Washers
and Hex Nuts (ZA).
Step 15 - Attach Flat Bracket (T) to Notched Wooden Panel (O) with
15mm M6 Screw and Washer (ND) just below Top Shelf (A). You will have
to insert screwdriver in through holes in the outer part of the Flat Bracket
(T) to tighten screws.
Step 16 - Secure Metal Rods (L) to 50mm Wooden Back Panel (P) by
placing Washer (N) and 20mm M8 Metal Screw Caps (N) onto threads of
rods. Tighten with 5mm Allen Wrench (AB).
Note: It will be necessary to tip the TV Stand forward and push the rods
up from the bottom in order for the threads of the rods and screw caps to
catch.
Step 17 - To tighten Metal Rods (L) securly, it will be necessary to use
both 5mm Allen Wrenches together; one at the top cap and the second
on the bottom cap, tightening each end simultaneously. This may
require two people.
Note: FOR ELTVS55 , ELTVS60 skip to Step 24.
Step 18 - Attach Swivel Bracket (XA) to 50mm Wooden Back Panel with
four 70mm M8 Metal Screws, Washers and Hex Nuts (ZA).
Step 19 - Attach Mount Bracket (X) by securing 20mm M10 Screw and
Washer (Z) in center hole of bracket and two 30 mm Shank Bolts, 2
Washers and 2 Hex Nuts (Y) - see proper assembly below.
Figure 5
Y
Z
Y Y
Z
ZA
Use TWO Hex Nuts under
the bottom washer (on
both sides)
