Assemblage/Installation
Étape 6 – Verrouiller le téléviseur au support mural
(en option)
En option : pour verrouiller le téléviseur au support mural, veuillez insérer
un cadenas au loquet de verrouillage comme montré en Figure
19. Cela évitera que le téléviseur soit soulevé ou tiré d’un côté
de la plaque murale ou de l’autre.
Remarque : le cadenas n’est pas inclut.
Étape 5 – Montage du téléviseur à la plaque murale
Pour monter le téléviseur à la plaque murale, vous devez d’abord
déverrouiller les bras fixes ou inclinables. Comme illustré en Figure 17,
soulevez le loquet pour déverrouiller et baissez-le pour verrouiller.
Une fois que les bras fixes ou inclinables sont déverrouillés, il n’y aura
besoin que de deux personnes pour porter le téléviseur avec les bras
fixes ou inclinables attachés. Placez les bras fixes ou inclinables sur la
lèvre supérieure de la plaque murale (qui a été fixée au mur comme décrit
ci-dessus) comme montré en Figure 18.
Verrouillez les bras fixes ou inclinables sous la lèvre inférieure de la plaque
murale en tournant le loquet comme dans la Figure 17. Cela devrait être
fait sur les deux bras fixes.
Étape 7 – Incliner le téléviseur (seulement valable en
cas de montage inclinable)
Si vous décidez d’incliner le téléviseur (seulement valable en cas de
montage inclinable), éloignez le haut du téléviseur du mur ou poussez-le
vers le mur.
Si vous désirez verrouiller le bras inclinable, lorsque le téléviseur est incliné,
placez la clé Allen de 6 mm (Sachet 6) dans la vis Allen qui se trouve sur la
barre inclinable. Serrez dans le sens des aiguilles d’une montre pour que le
téléviseur reste en position comme montré en Figure 20.

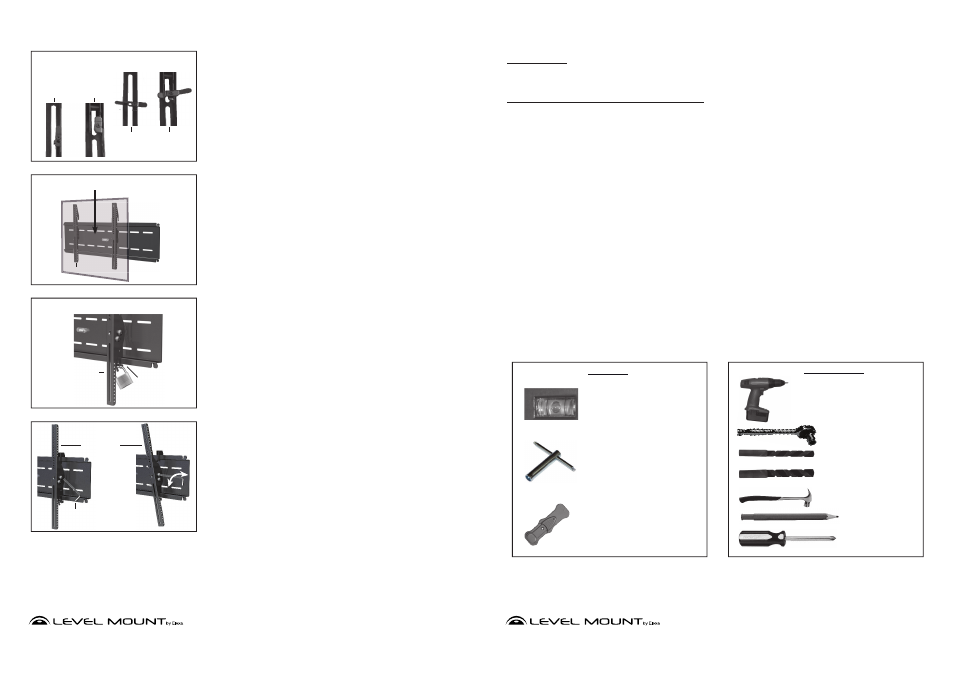

Figure 18
TV TV
Figure 17
Figure 20
Figure 19
Plateau mural Plateau mural
Bras fixes ou rotatifs Bras fixes ou rotatifs
Bras fixe
Verrouillé
Bras rotatif
Verrouillé
Bras fixe
Déverrouillé
Bras rotatif
Déverrouillé
Bras rotatif
Clй а molette Allen Clé
Plateau mural
Vis Allen Vis Allen
Levier de
verrouillage
Plateau mural Plateau mural
Bras fixes ou
rotatifs
5
www.levelmount.com
1-888-229-1459
EU: +44 844 5672657
UK: 0844 5672657
©2011 Level Mount - Patents Pending
Tools Required
Included
Hex Wrench
Stud Finder
Built-in Bubble
Level/Spirit Level
Not Included
Drill
Phillips Screwdriver
Drill Bit 3/16” (4mm)
Drill Bit Masonry 12mm
Pencil
Hammer
Need Help?
Helpful Hints
If you have installation questions about the TV Stand, please go to www.levelmount.com to
view product tutorials.
Contacting Level Mount Customer Service
If you have questions, our trained Customer Service Department is happy to assist you 24 hours
a day, 7 days a week, every day of the year. Contact Level Mount Customer Service as follows:
• In the United States dial: 1-888-229-1459
• In Europe dial: +0044 844 567 2657
• In the United Kingdom dial: 0844 567 2657
• E-mail Level Mount at [email protected]
DO NOT RETURN THIS PRODUCT TO THE STORE OR WEB SITE FROM WHICH IT WAS PURCHASED
If you believe the product is defective, has a missing or broken part or are having diffi culty with
assembly, please contact Level Mount directly 24 hours a day, 7 days a week, 365 days a year
as listed above, for a quick and effi cient solution to the problem.
1/4” Socket Wrench
