Dansk 9
Interfaces

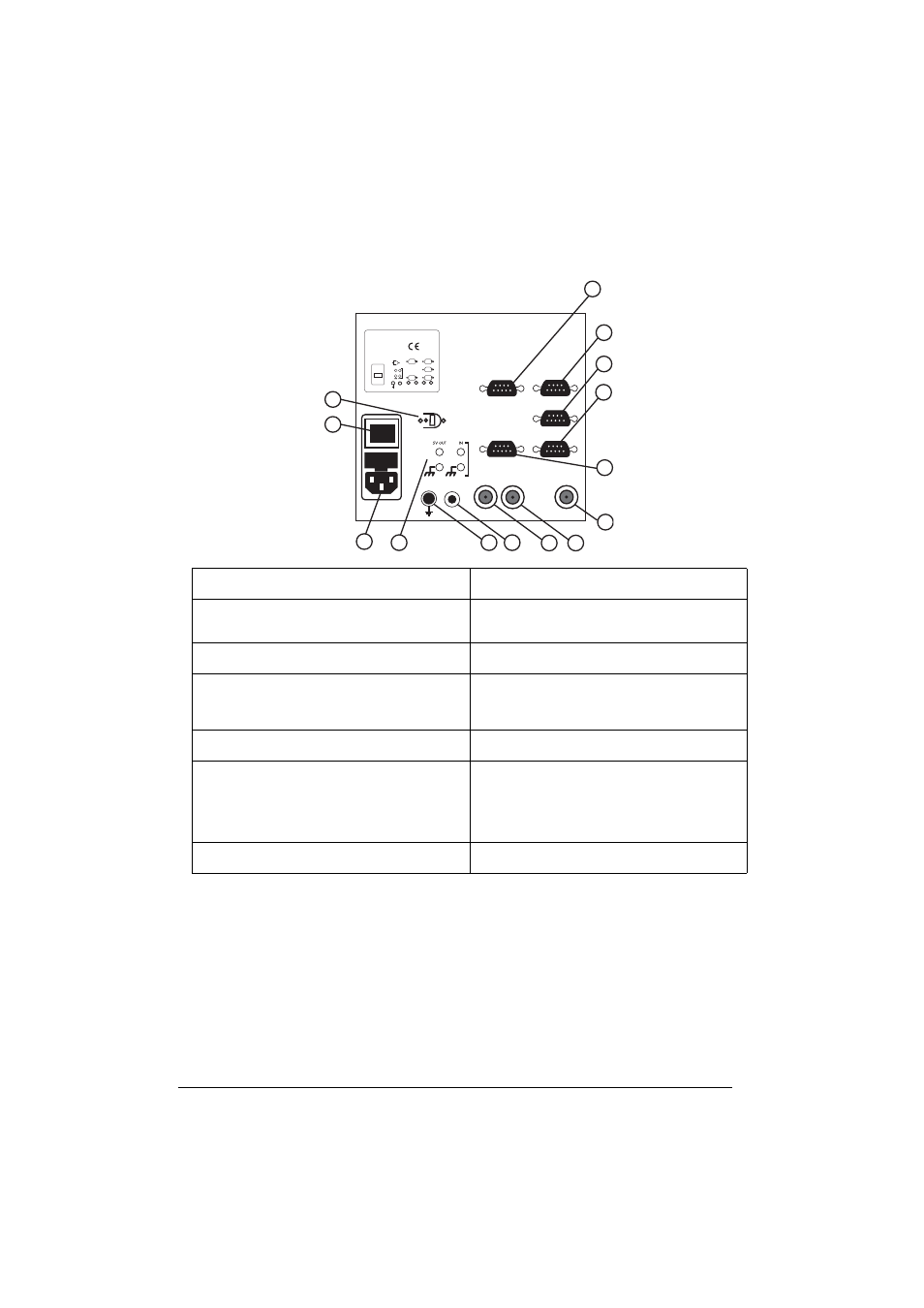

Figur 2 Interfaces
Installation af buretter og reagenser
Se i:
• BIOGAS Titration Manager-installationsformular, katalognummer D26T044
• BIOGAS Titration Manager-referencemanual, katalognummer D21T087 ,
Afsnit 5 Ordliste, nøgleordene «Installing burette» og «Installing reagent»
1 RS232-stik. Ikke anvendt.
8 Pt-Pt BNC-stik.
Dobbelte metalelektroder
2 PC/PRINTER RS232-stik.
PC, kabel A95X501
Printer, kabler A95P201.
9 TEMP Cinch-stik.
Temperaturfølere
3 RS232-stik. Ikke anvendt.
10 Bananstik. Enkelte metalelektroder kun til
jordforbindelse
4 BALANCE RS232-stik.
På grund af det store udvalg af balancer og
modeller fremstilles kabler efter behov. Kontakt
den lokale leverandør.
11 Røde og sorte bananstik
TTL 0 ±5 V indgang.
Røde og sorte bananstik
TTL 0 ±5 V udgang.
5 SAC RS232-stik.
Prøveskifter, kabel A95A202
12 Strømforsyningsstik.
Line-kabel A95S001/A95S002
6 E1 BNC-stik.
Kombinerede pH- eller ISE-elektroder med/uden
temperaturføler,
Enkelte pH- eller ISE-elektroder,
Enkelte eller kombinerede metalelektroder
(Redox-målinger)
13 hovedkontakt: Tænd/sluk-kontakt
7 REF BNC-stik.
Referenceelektroder
14 Stik til skovlomrører (katalognummer: 904-480).
I
O
1
2
3
4
5
6
7 8 9 10 11 12
14
13
E1 E1 E2 E2 TEMP TEMP GND GND
5V OUT V OUT
IN IN T 1A 250V T 1A 250V
TTLTT L
100-240V 100-240Vac ac 50-60Hz 45VA 50-60Hz 45VA
SAC SAC AUX. AUX.
REF REF Pt-Pt Pt-Pt
LINE FUSE T1A L250V LINE FUSE T1A L250V BALANCE BALANCE
PROPELLER PROPELLER PC/PRINTER PC/PRINTER SLAVE SLAVE
3020116 3020116
Conforms to Conforms to
UL STD 61010A-1 UL STD 61010A-1
Certified to Certified to
CSA STD C22.2 No. 1010.1 CSA STD C22.2 No. 1010.1
MADE IN FRANCE MADE IN FRANCE RADIOMETER ANALYTICAL SAS RADIOMETER ANALYTICAL SAS 716R999N999 716R999N999
