Nederlands 133
Interfaces

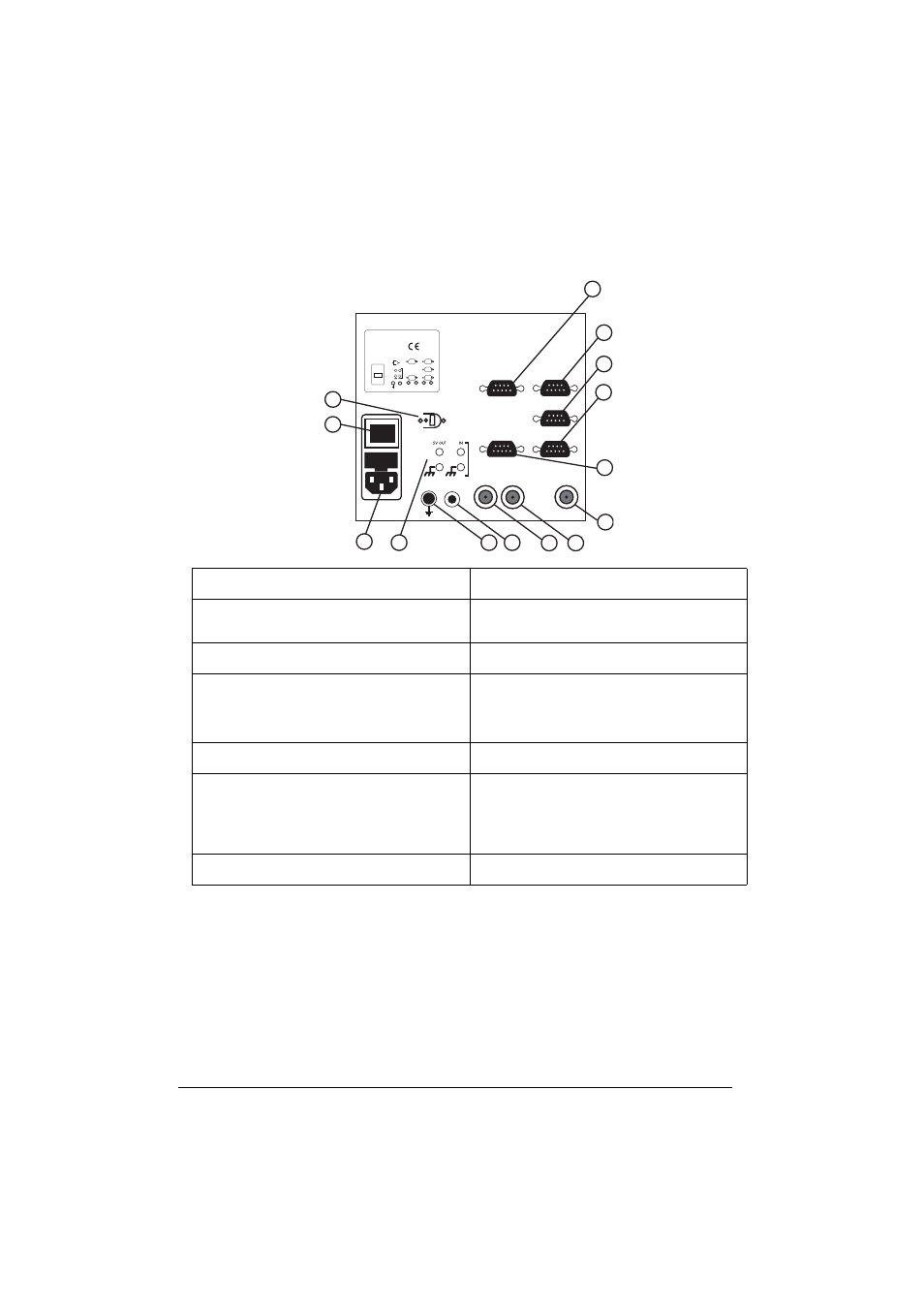

Afbeelding 2 Aansluitingen
Installatie van buretten en reagentia
Zie:
• BIOGAS Titration Manager Installatieformulier, catalogusnummer: D26T044
• BIOGAS Titration Manager Referentiehandleiding, catalogusnummer: D21T087 ,
Hoofdstuk 5 Woordenlijst, trefwoorden «Buret installeren» en «Reagens installeren»
1 RS232-aansluiting. Niet gebruikt.
8 Pt-Pt BNC-aansluiting.
Dubbele metaalelektrodes
2 PC/PRINTER RS232-aansluiting.
Pc, kabel A95X501
Printer, kabels A95P201.
9 TEMP. Cinch-aansluiting.
Temperatuursensoren
3 RS232-aansluiting. Niet gebruikt.
10 Banaan-aansluiting. Enkelvoudige
metaalelektrodes, alleen voor aarding
4 BALANS RS232-aansluiting.
Wegens de grote diversiteit aan balans en
modellen, worden kabels op aanvraag
gefabriceerd. Neem contact op met uw
plaatselijke leverancier.
11 Rode en zwarte banaan-aansluitingen
TTL-ingang 0 ±5 V.
Rode en zwarte banaan-aansluitingen
TTL-uitgang 0 ±5 V.
5 SAC RS232-aansluiting.
Monsterwisselaar, kabel A95A202
12 Stopcontactaansluiting.
Netsnoer A95S001/A95S002
6 E1 BNC-aansluiting.
Gecombineerde pH- of ISE-elektrodes met/
zonder temperatuursensor,
Enkelvoudige pH- of ISE-elektrodes,
Enkelvoudige of gecombineerde
metaalelektrodes (redox-metingen)
13 Stroomschakelaar: Aan/uit-schakelaar
7 REF BNC-aansluiting.
Referentie-elektrodes
14 Aansluiting voor propellerroerder
(catalogusnummer: 904-480).
I
O
1
2
3
4
5
6
7 8 9 10 11 12
14
13
E1 E1 E2 E2 TEMP TEMP GND GND
5V OUT V OUT
IN IN T 1A 250V T 1A 250V
TTLTT L
100-240V 100-240Vac ac 50-60Hz 45VA 50-60Hz 45VA
SAC SAC AUX. AUX.
REF REF Pt-Pt Pt-Pt
LINE FUSE T1A L250V LINE FUSE T1A L250V BALANCE BALANCE
PROPELLER PROPELLER PC/PRINTER PC/PRINTER SLAVE SLAVE
3020116 3020116
Conforms to Conforms to
UL STD 61010A-1 UL STD 61010A-1
Certified to Certified to
CSA STD C22.2 No. 1010.1 CSA STD C22.2 No. 1010.1
MADE IN FRANCE MADE IN FRANCE RADIOMETER ANALYTICAL SAS RADIOMETER ANALYTICAL SAS 716R999N999 716R999N999
