Suomi 79
Liitännät

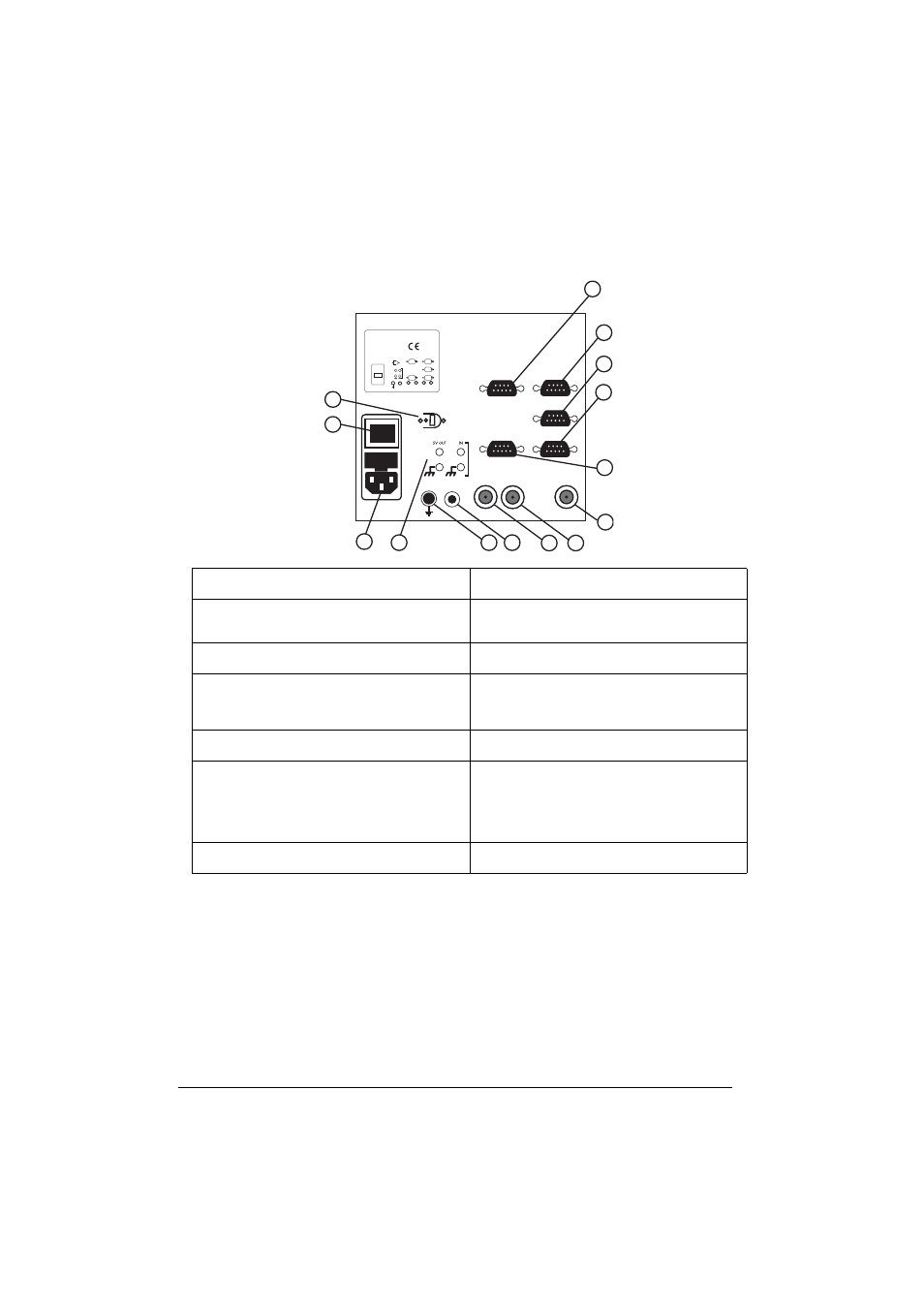

Kuva 2 Liitännät
Byrettien ja reagenssien asentaminen
Katso kohta:
• BIOGAS Titration Manager -asennuslomake, tuotenumero: D26T044
• BIOGAS Titration Manager -käyttöohje, tuotenumero: D21T087 ,
Osa 5 Sanasto, avainsanat Byretin asentaminen ja Reagenssin asentaminen
1 RS232-liitäntä. Ei käytössä.
8 Pt-Pt BNC-liitin.
Metalliset kaksoiselektrodit
2 TIETOKONE/TULOSTIN RS232-liitin.
PC, kaapeli A95X501
Tulostin, kaapelit A95P201.
9 LÄMPÖTILA Cinch-liitin.
Lämpötila-anturit
3 RS232-liitäntä. Ei käytössä.
10 Banaaniliitin. Yksittäiset metallielektrodit vain
maadoitukseen
4 VAAKA RS232-liitin.
Koska erilaisia vaakoja ja malleja on paljon,
kaapelit valmistetaan tilauksesta. Ota yhteys
paikalliseen toimittajaan.
11 Punaiset ja mustat banaaniliittimet
TTL 0 ±5 V:n tulo.
Punaiset ja mustat banaaniliittimet
TTL 0 ±5 V:n lähtö.
5 SAC RS232-liitin.
Näytteenvaihtaja, kaapeli A95A202
12 Virtaliitäntä
Verkkojohto A95S001/A95S002
6 E1 BNC-liitin.
pH- tai ISE-yhdistelmäelektrodit, lämpötila-anturin
kanssa tai ilman sitä
pH- tai ISE-yksittäiselektrodit,
Metalliset yksittäis- tai yhdistelmäelektrodit
(Redox-mittaukset)
13 virtapainike: Virtakytkin
7 REF BNC-liitin.
Vertailuelektrodit
14 Propellisekoittimen liitin (tuotenumero: 904-480).
I
O
1
2
3
4
5
6
7 8 9 10 11 12
14
13
E1 E1 E2 E2 TEMP TEMP GND GND
5V OUT V OUT
IN IN T 1A 250V T 1A 250V
TTLTT L
100-240V 100-240Vac ac 50-60Hz 45VA 50-60Hz 45VA
SAC SAC AUX. AUX.
REF REF Pt-Pt Pt-Pt
LINE FUSE T1A L250V LINE FUSE T1A L250V BALANCE BALANCE
PROPELLER PROPELLER PC/PRINTER PC/PRINTER SLAVE SLAVE
3020116 3020116
Conforms to Conforms to
UL STD 61010A-1 UL STD 61010A-1
Certified to Certified to
CSA STD C22.2 No. 1010.1 CSA STD C22.2 No. 1010.1
MADE IN FRANCE MADE IN FRANCE RADIOMETER ANALYTICAL SAS RADIOMETER ANALYTICAL SAS 716R999N999 716R999N999
