Virtaliitännät

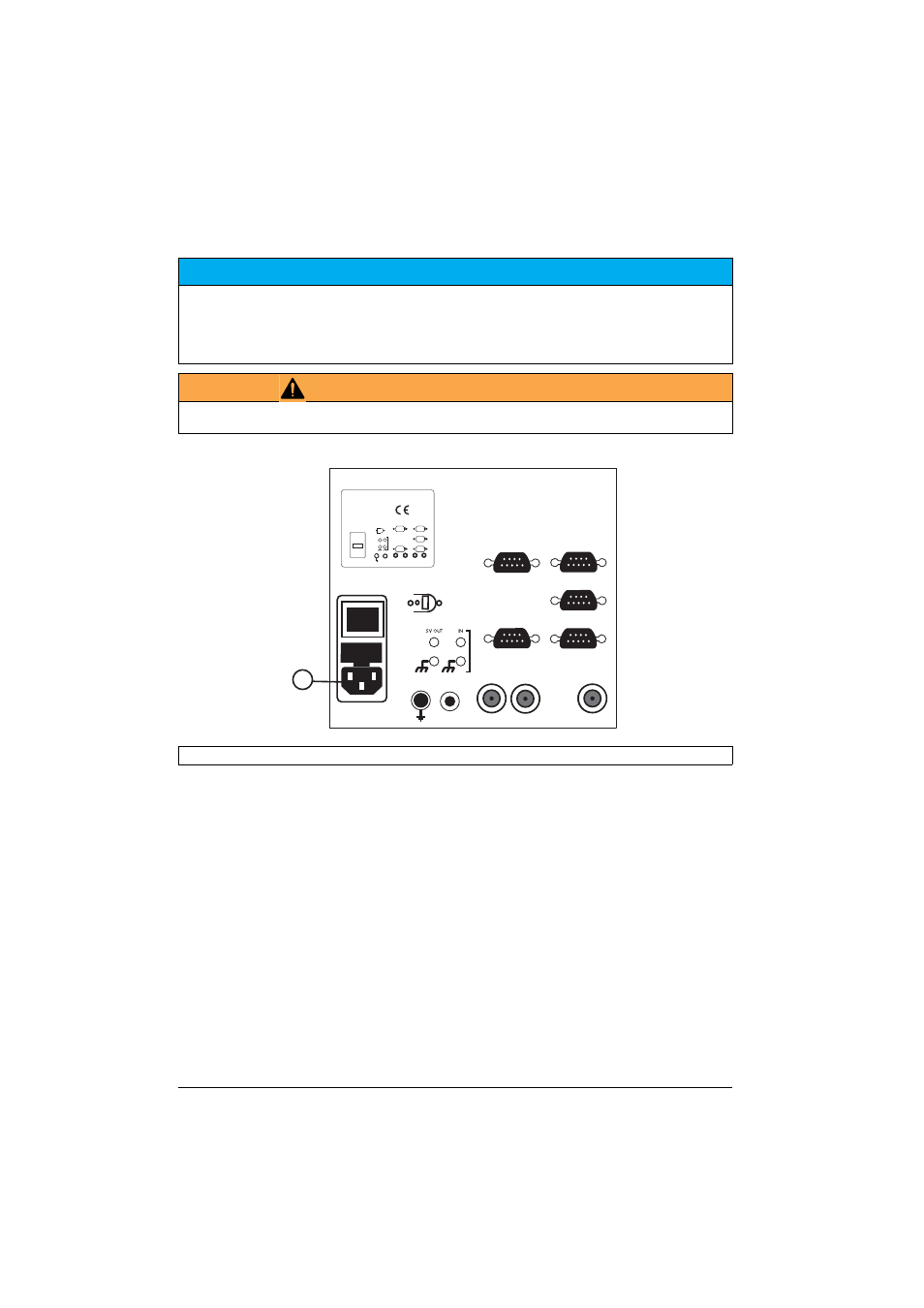

Kuva 1 Virtaliitäntä
1. Kytke virtakaapeli laitteen takaosaan ( Kuva 1 ).
2. Kytke virtakaapelin pistoke maadoitettuun pistorasiaan (100...240V~ / 50...60Hz).
3. Kytke laitteeseen virta virtakytkimestä ( Kuva 2 , numero 13).
H U O M A U T U S
Käytä laitteen verkkovirtaliitännöissä vain maadoitettuja pistorasioita. Jos et ole varma, ovatko pistorasiat
maadoitettuja, pyydä apua sähköasentajalta. Virtapistokkeen tarkoituksena on paitsi tehon syöttäminen
laitteeseen, myös laitteen nopea irrottaminen verkkovirrasta tarvittaessa. Kun laite irrotetaan verkkovirrasta,
varmista, että irrotat oikean pistokkeen (esim. merkitsemällä pistokkeet). Suosittelemme irrottamista
verkkovirrasta, jos laite on pitkään käyttämättä. Näin estetään vaaratilanteet toimintahäiriön aikana. Varmista
tämän vuoksi, että kaikki käyttäjät pääsevät aina helposti käsiksi pistorasiaan, johon laite on kytketty.
V A K A V A V A R O I T U S
Sähkö- ja paloturvallisuus.
Käytä vain mukana toimitettua virtakaapelia.
1 Virtaliitäntä
I
O
1
