Português 168
Ligações de alimentação

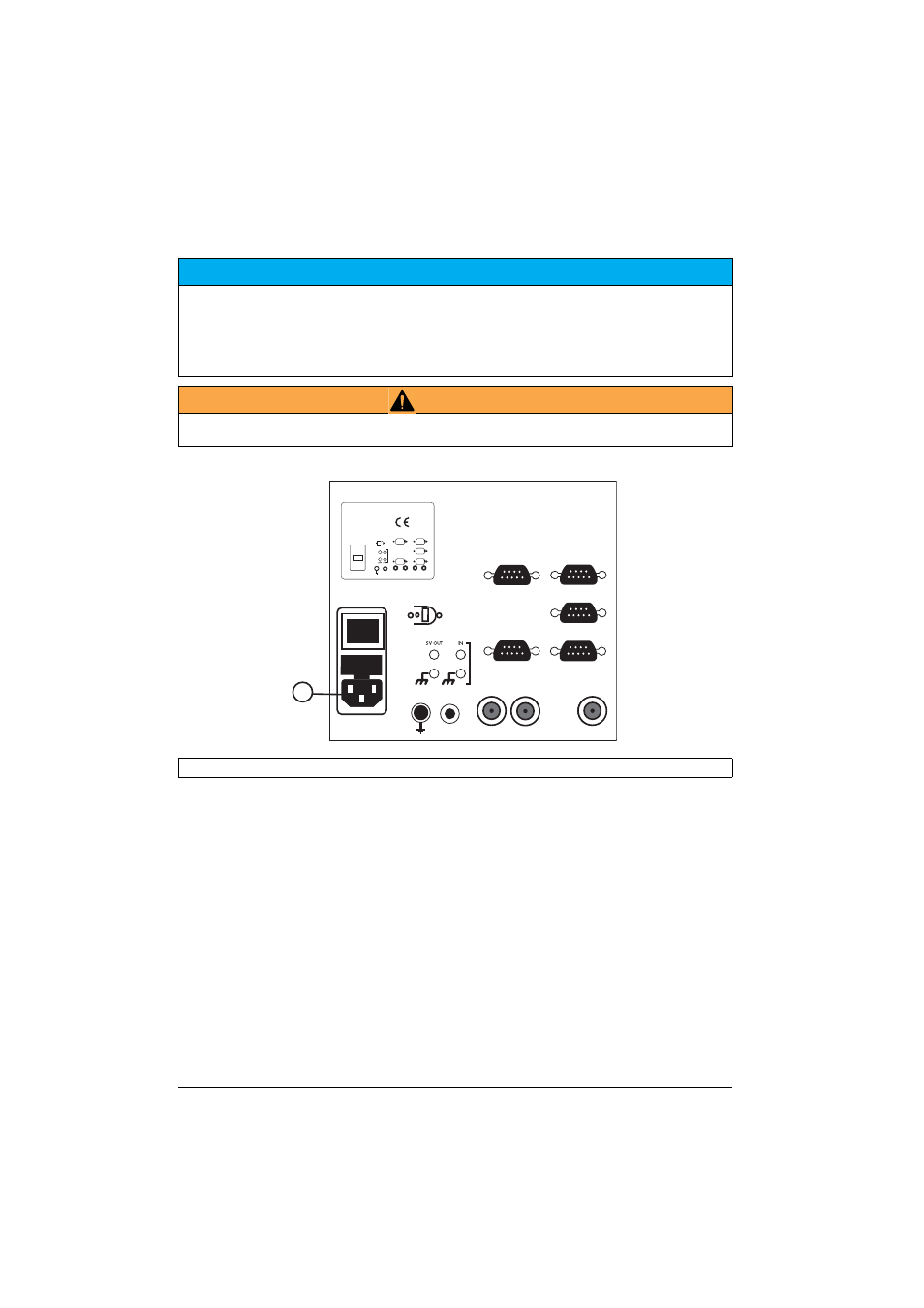

Figura 1 Ligação eléctrica
1. Ligue o cabo de alimentação na parte de trás do instrumento ( Figura 1 ).
2. Insira a ficha do cabo de alimentação numa tomada com ligação à terra (100–240 V~ / 50–60
Hz).
3. Coloque o botão de alimentação na posição "On" (Ligado) para ligar o instrumento ( Figura 2 ,
posição 13).
A T E N З Г O
Utilize apenas uma tomada de terra para ligar este dispositivo à fonte de alimentação. Se não tiver a certeza de
que as tomadas estão ligadas à terra, peça ajuda a um electricista qualificado. Se necessário, a ficha eléctrica
permite também para isolar o dispositivo rapidamente da fonte de alimentação. Quando desligar o instrumento da
fonte de alimentação, deve certificar-se de que retirou a ficha de alimentação correcta (por exemplo, através da
colocação de etiquetas nas tomadas). É recomendável para armazenamento a longo prazo e impede a
ocorrência de potenciais perigos na eventualidade de uma avaria. Por conseguinte, deve certificar-se de que a
tomada à qual o dispositivo está ligado pode ser facilmente acedida em qualquer altura.
A V I S O
Perigo eléctrico e de incêndio.
Utilize apenas o cabo de alimentação fornecido.
1 Ligação eléctrica
I
O
1
E1 E1 E2 E2 TEMP TEMP GND GND
5V OUT V OUT
IN IN
T 1A 250V T 1A 250V
TTLTT L
100-240V 100-240Vac ac 50-60Hz 45VA 50-60Hz 45VA
SAC SAC AUX. AUX.
REF REF Pt-Pt Pt-Pt
LINE FUSE T1A L250V LINE FUSE T1A L250V
BALANCE BALANCE
PROPELLER PROPELLER PC/PRINTER PC/PRINTER SLAVE SLAVE
3020116 3020116
Conforms to Conforms to
UL STD 61010A-1 UL STD 61010A-1
Certified to Certified to
CSA STD C22.2 No. 1010.1 CSA STD C22.2 No. 1010.1
MADE IN FRANCE MADE IN FRANCE RADIOMETER ANALYTICAL SAS RADIOMETER ANALYTICAL SAS
716R999N999 716R999N999
