Interfacce

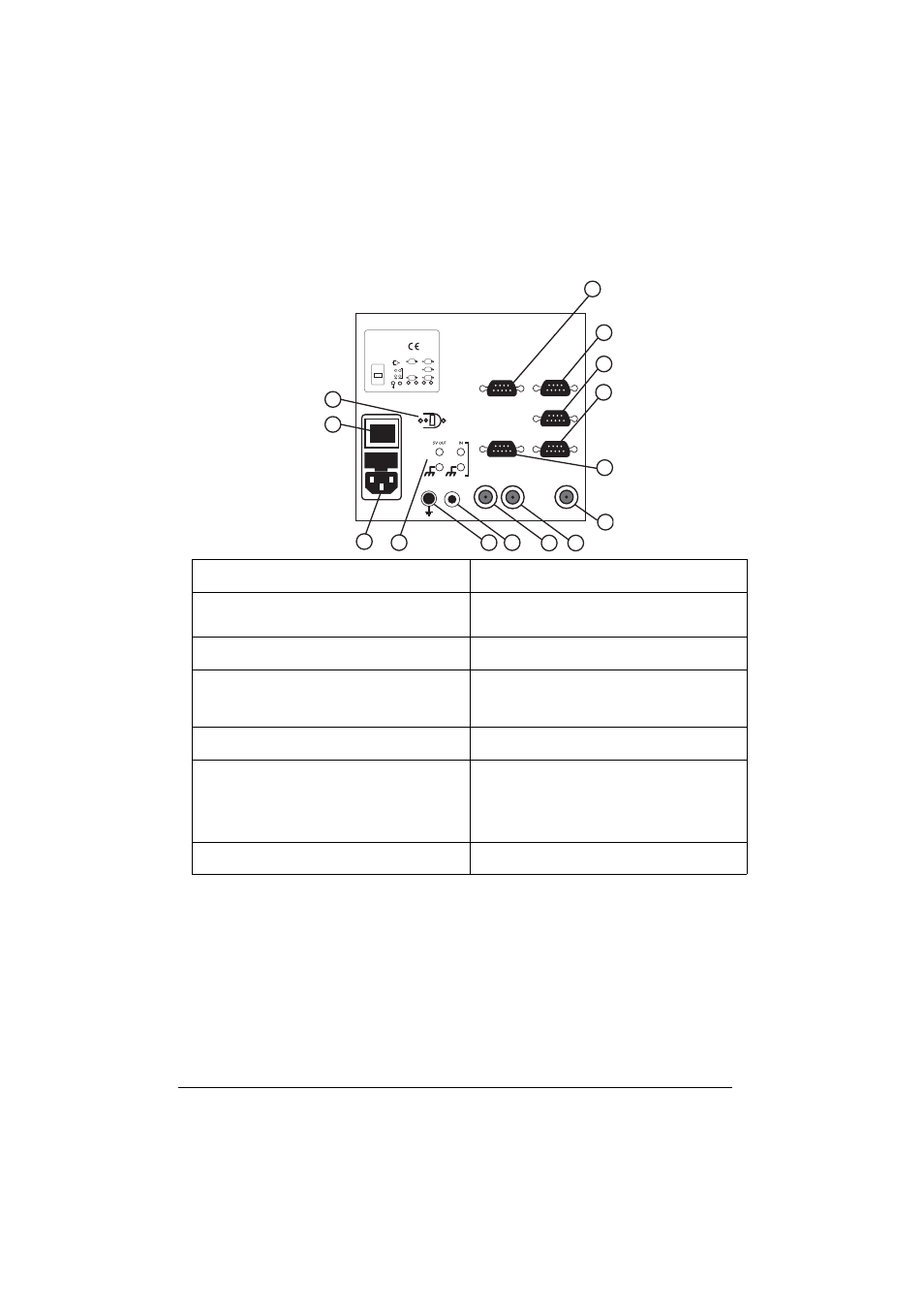

Figura 2 Interfacce
Installazione delle burette e dei reagenti
Fare riferimento a:
•
Titolatore per impianti di BIOGAS - Modulo di installazione, Numero di catalogo: D26T044
•
Titolatore per impianti di BIOGAS - Manuale di riferimento, Numero di catalogo: D21T087
,
Sezione 5, Glossario, parole chiave «Installazione delle burette» e «Installazione dei reagenti»
Avvio
Accensione e spegnimento dello strumento
1.
Collegare il cavo di alimentazione a una presa elettrica.
1
Porta RS232. Non utilizzata.
8
Pt-Pt presa BNC.
Doppi elettrodi in metallo
2
Porta RS232 per PC/STAMPANTE.
PC, cavo A95X501
Stampante, cavi A95P201.
9
TEMP presa RCA.
Sensori di temperatura
3
Porta RS232. Non utilizzata.
10
Presa a banana. Singoli elettrodi in metallo solo
per messa a terra
4
BILANCIA porta RS232.
A causa del gran numero di bilance e modelli, i
cavi vengono costruiti su ordinazione. Contattare
il fornitore locale.
11
Prese a banana rosse e nere
Ingresso TTL 0 ±5 V.
Prese a banana rosse e nere
Uscita TTL 0 ±5 V.
5
Porta RS232 per SAC .
Scambiatore di campioni, cavo A95A202
12
Presa per il collegamento dell'alimentazione
Cavo di alimentazione A95S001/A95S002
6
Presa BNC E1
Elettrodi pH o ISE combinati con o senza
sensore di temperatura,
Elettrodi singoli pH o ISE,
Elettrodi in metallo singoli o combinati (per
misurazioni del potenziale Redox)
13
pulsante di alimentazione: Interruttore (ON/OFF)
7
Presa BNC REF
Elettrodi di riferimento
14
Presa per miscelatore a elica (Numero catalogo:
904-480).
I
O
1
2
3
4
5
6
7
8
9
10
11
12
14
13
E1
E1
E2
E2
TEMP
TEMP
GND
GND
5V OUT
V OUT
IN
IN
T 1A 250V
T 1A 250V
TTLTT
L
100-240V
100-240Vac
ac
50-60Hz 45VA
50-60Hz 45VA
SAC
SAC
AUX.
AUX.
REF
REF
Pt-Pt
Pt-Pt
LINE FUSE T1A L250V
LINE FUSE T1A L250V
BALANCE
BALANCE
PROPELLER
PROPELLER
PC/PRINTER
PC/PRINTER
