Interfaces

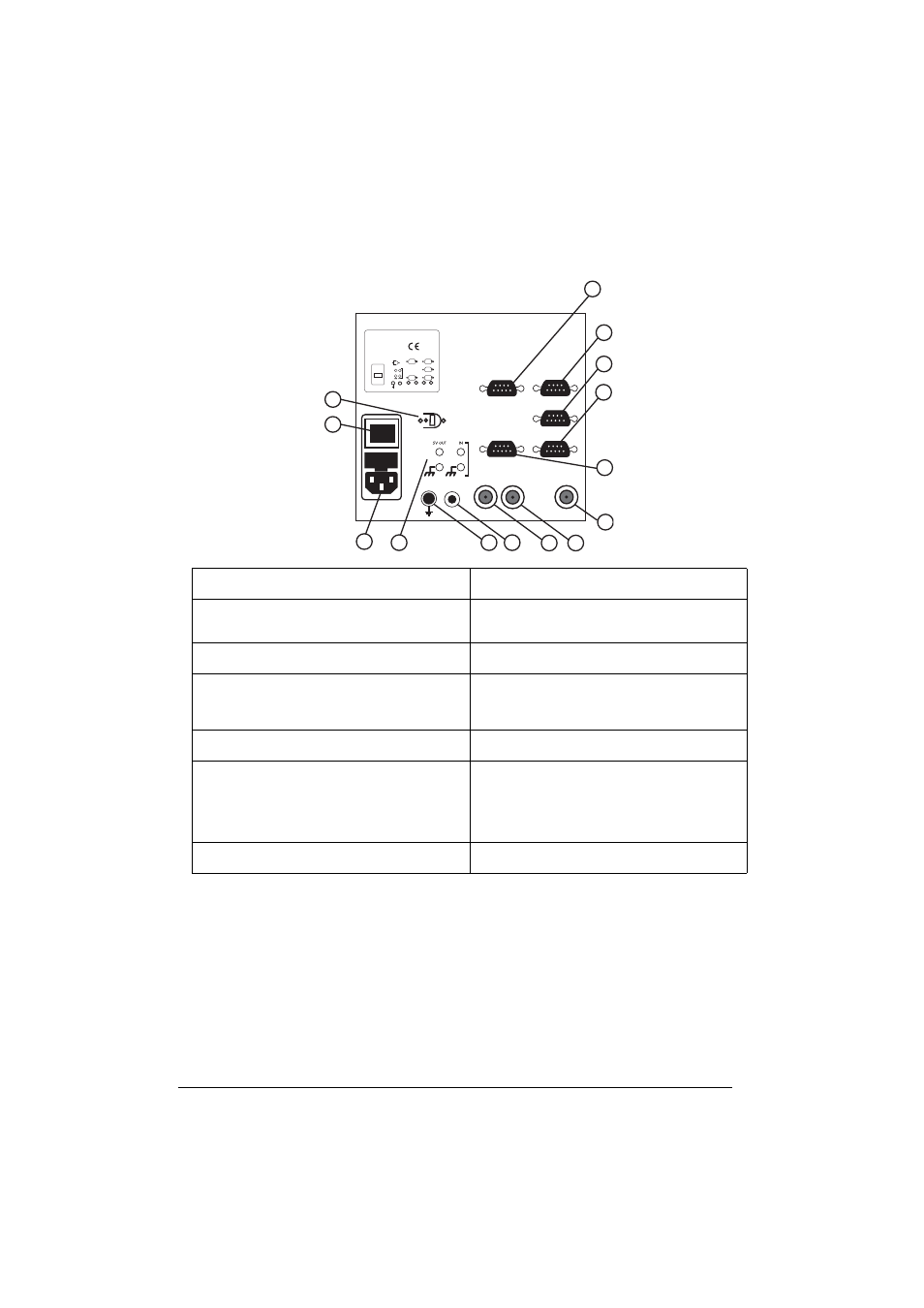

Figura 2 Interfaces
Instalação de buretas e reagentes
Consulte:
• Formulário de instalação do BIOGAS Titration Manager, Número de catálogo: D26T044
• Manual de referência do BIOGAS Titration Manager, Número de catálogo: D21T087 ,
Glossário da secção 5, palavras-chave "Instalar bureta" e "Instalar reagente"
1 Conector RS232. Não utilizado.
8 Conector BNC Pt-Pt.
Eléctrodos de metal duplos
2 Conector RS232 para PC/IMPRESSORA.
PC, cabo A95X501
Impressora, cabos A95P201.
9 Conector para TEMP. da Cinch.
Sensores de temperatura
3 Conector RS232. Não utilizado.
10 Conector tipo banana. Eléctrodos de metal
simples apenas para ligação à terra
4 Conector RS232 para BALANÇA.
Dada a vasta variedade de balanças e modelos,
os cabos são feitos por solicitação. Contacte o
seu fornecedor local.
11 Conectores tipo banana vermelhos e pretos
Entrada TTL de 0 ±5 V.
Conectores tipo banana vermelhos e pretos
Saída TTL de 0 ±5 V.
5 Conector RS232 para SAC.
Alternador de amostras, cabo A95A202
12 Tomada de alimentação.
Cabo de linha A95S001/A95S002
6 Conector BNC E1.
Eléctrodos ISE ou pH combinados com/sem
sensor de temperatura,
Eléctrodos ISE ou pH simples,
Eléctrodos metálicos simples ou combinados
(medições de redox)
13 botão de alimentação: Interruptor ligar/desligar
7 Conector BNC REF.
Eléctrodos de referência
14 Conector para agitador de hélice (Número de
catálogo: 904-480).
I
O
1
2
3
4
5
6
7 8 9 10 11 12
14
13
E1 E1 E2 E2 TEMP TEMP GND GND
5V OUT V OUT
IN IN T 1A 250V T 1A 250V
TTLTT L
100-240V 100-240Vac ac 50-60Hz 45VA 50-60Hz 45VA
SAC SAC AUX. AUX.
REF REF Pt-Pt Pt-Pt
LINE FUSE T1A L250V LINE FUSE T1A L250V BALANCE BALANCE
PROPELLER PROPELLER PC/PRINTER PC/PRINTER SLAVE SLAVE
3020116 3020116
Conforms to Conforms to
UL STD 61010A-1 UL STD 61010A-1
Certified to Certified to
CSA STD C22.2 No. 1010.1 CSA STD C22.2 No. 1010.1
MADE IN FRANCE MADE IN FRANCE RADIOMETER ANALYTICAL SAS RADIOMETER ANALYTICAL SAS 716R999N999 716R999N999
