Funkce

Barva

Pt 100

Černá

Pt 100

Modrá

Poznámka: Podrobný popis kabelových přípojek převodníku vodivosti naleznete v uživatelské příručce dodané
spolu s převodníkem.

Montáž sondy

Na obrázcích

Obr. 5

na straně 57,

Obr. 6

na straně 58 a

Obr. 7

na straně 58 značky A, B a C

označují:

A: Ideální instalace - perfektní zanoření povrchu elektrod.
B: Vhodná instalace - uspokojivé zanoření povrchu elektrod.
C: Nevhodná instalace - nedostatečné zanoření povrchu elektrod.

Na potrubí

Zcela ponořte vnitřní elektrodu do vzorku. Při 90° montáži berte ohled na rozměry (viz

Rozměry

na straně 55).

Poznámka: Na následujících obrázcích šipky ukazují směr průtoku vzorku.

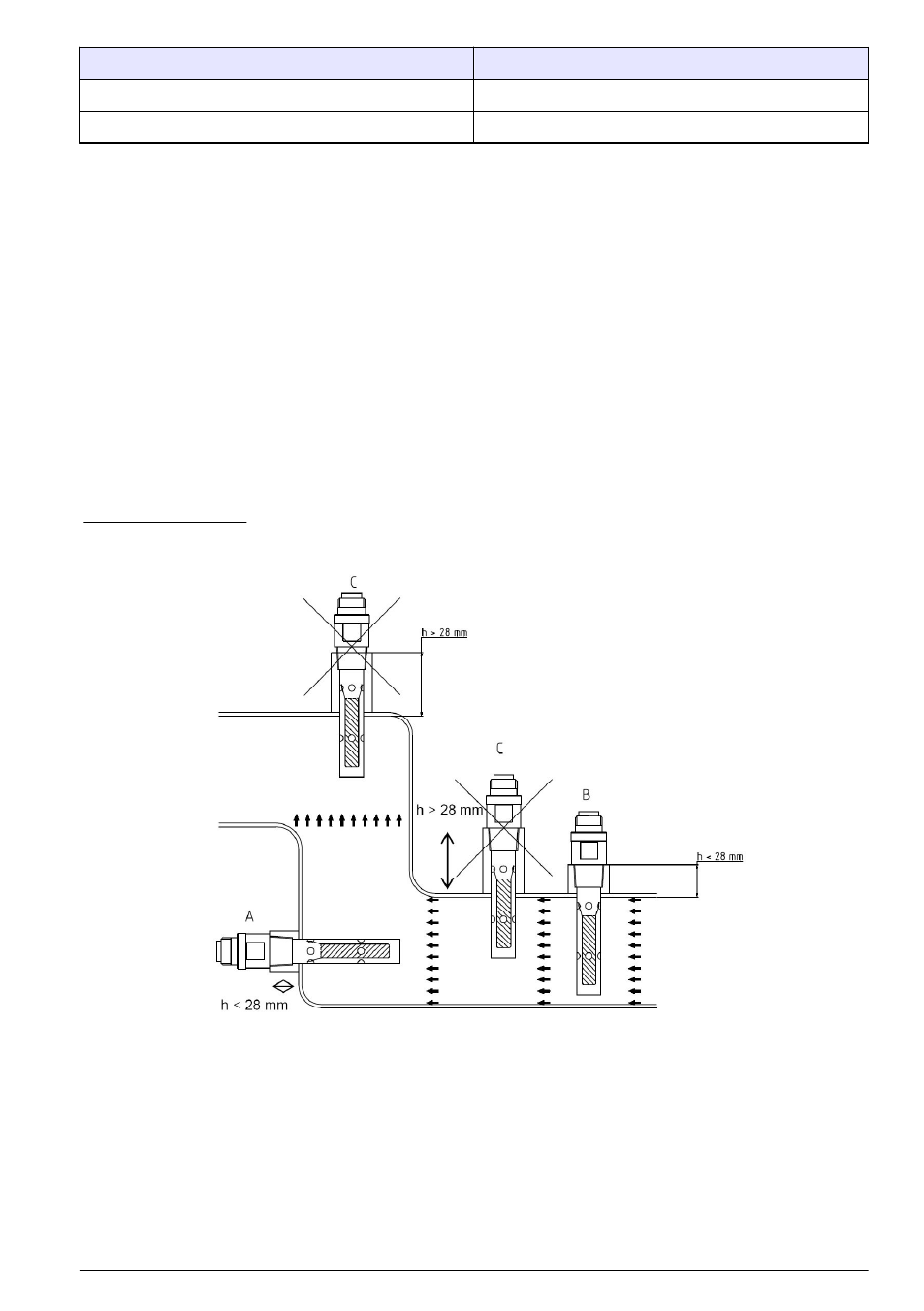

Příklad montáže pro sondu 8315

Obr. 5 Sonda 8315

Příklad montáže pro sondu 8394
Tato sonda se výborně instaluje do Tri-Clover

®

Tri-Clamp

tvaru T, od průměru 1,5palce (A), a také

při 90° úhlu od 2 palců (B). Všechny Tri-Clamp

tvaru T odpovídají standardu 3A pro metodu

Cleaning In Place (čištění v místě použití).

Čeština 57
