Kabelové přípojení – Hach-Lange POLYMETRON 83xx Basic User Manual User Manual
Page 56

Model
h max (mm)
H min (mm)
D min (standardní rozvod)
8310 / 11
40
80
DN40 nebo 1½ palce
8312
50
75
DN20 nebo ¾ palce
8315
28
117
DN90 nebo 4 palce
8316
28
80
DN50 nebo 2 palce
8317
28
90
DN75 nebo 3 palce
8394
21,5
65,5
DN50 nebo 2 palce

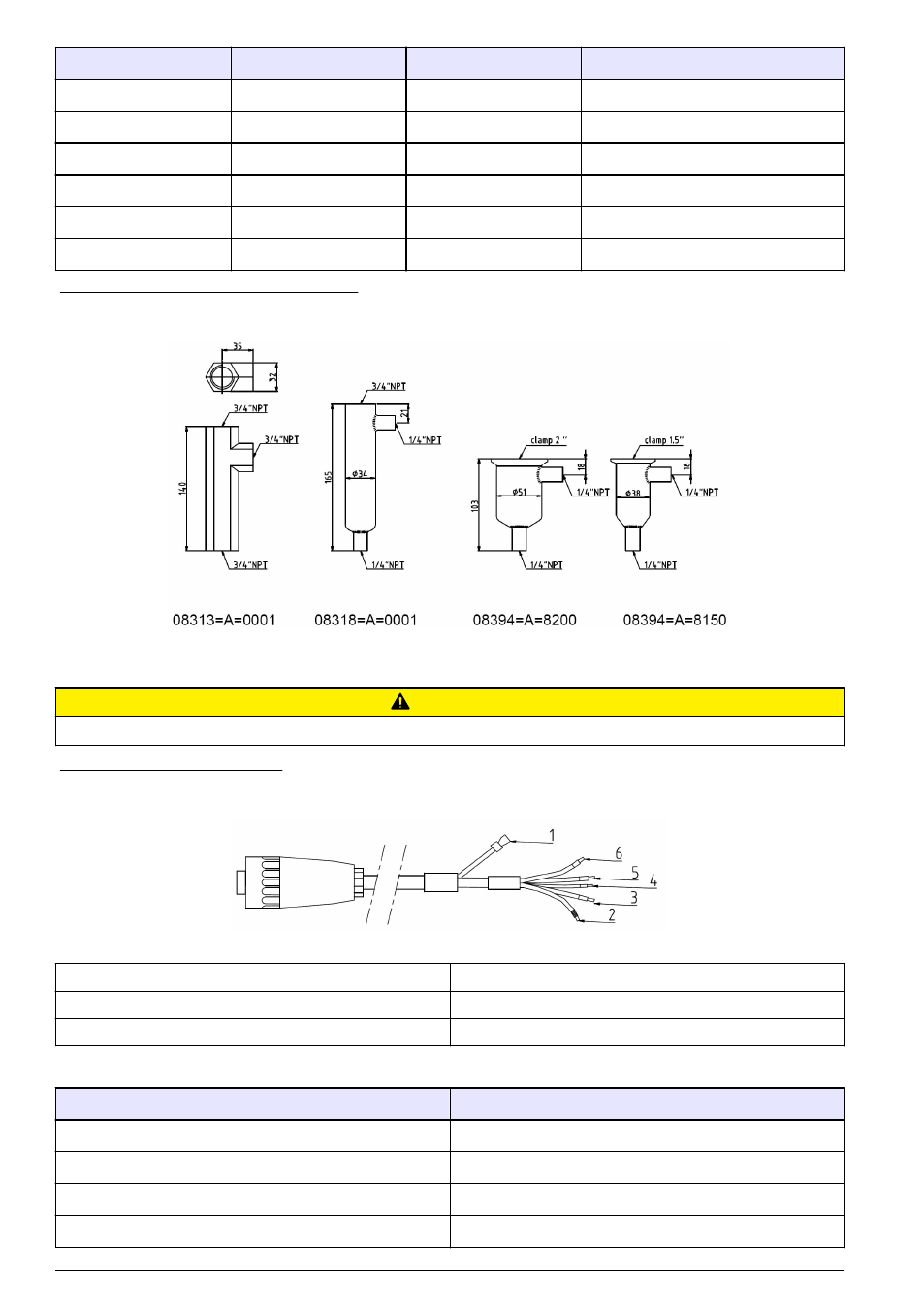

Obr. 3 Rozměry průtokové komory
Kabelové přípojení
P O Z O R
Kabel připojte rychle, aby nedošlo k navlhnutí konektoru.
Obr. 4 Kabelové přípojení
Poznámka: Pro názornost je část kabelu číslo 08319=A=00xx zobrazena na
.
1 Vnější stínění
4 Vnější elektroda
2 Vnitřní stínění
5 Pt 100
3 Vntřní elektroda
6 Pt 100
Kabel je k dispozici v délkách 5, 10 a 20 metrů a musí být zapojen v souladu s následující tabulkou:
Funkce
Barva
Vnější stínění
Bílá (s červeným koncem)
Vnitřní stínění
Bílá (s oranžovým koncem)
Vnitřní elektroda
Bílá (se žlutým koncem)
Vnější elektroda
Červená
56 Čeština
