Conexiones de cables – Hach-Lange POLYMETRON 83xx Basic User Manual User Manual
Page 46

Modelo
h máx. (mm)
H mín. (mm)
D mín. (tubo estándar)
8315
28
117
DN90 o 4"
8316
28
80
DN50 o 2"
8317
28
90
DN75 o 3"
8394
21,5
65,5
DN50 o 2"

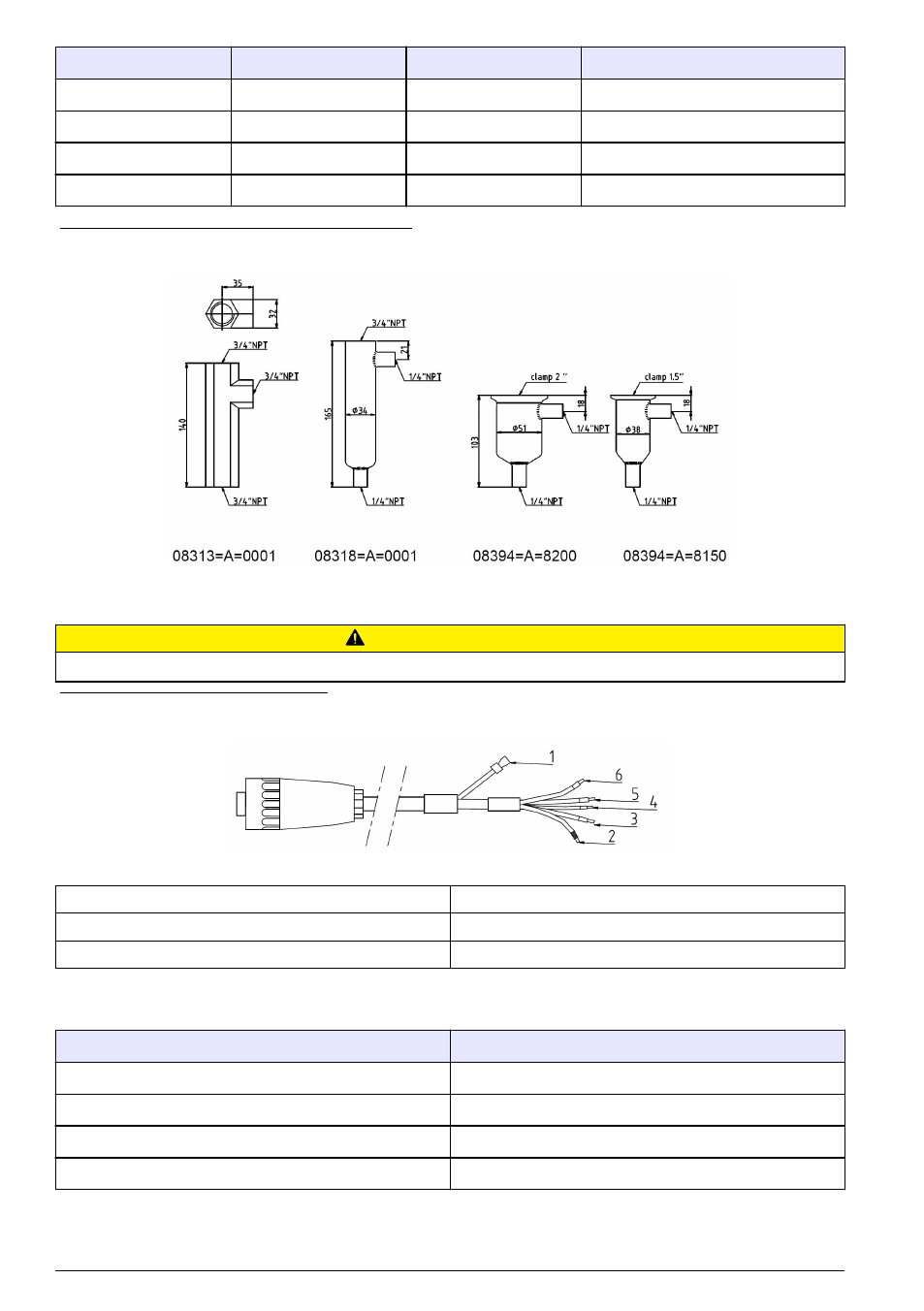

Figura 3 Dimensiones de cámara de flujo
Conexiones de cables
P R E C A U C I Ó N
Conecte el cable rápidamente para evitar cualquier riesgo de que se humidifique el conector.
Figura 4 Conexiones de cables
Nota: Con fines de ilustración, el número de pieza del cable 08319=A=00xx se muestra en
1 Protección externa
4 Electrodo externo
2 Protección interna
5 Pt100
3 Electrodo interno
6 Pt100
El cable está disponible en longitudes de 5, 10 o 20 metros y se debe conectar de conformidad con
la siguiente tabla:
Función
Color
Protección externa
Blanco (punta roja)
Protección interna
Blanco (punta naranja)
Electrodo interno
Blanco (punta amarilla)
Electrodo externo
Rojo
46 Español
