Tämä symboli, silloin kun se on tuotteessa, merkitsee suojamaadoituksen (maa) sijaintipaikkaa.
Tällä symbolilla merkittyä sähkölaitetta ei saa hävittää eurooppalaisissa julkisissa jätejärjestelmissä.
Euroopan unionin ja paikallisten määräysten mukaisesti, eurooppalaisten sähkölaitteiden käyttäjien
tulee nyt palauttaa vanha tai käytöstä poistettu laite valmistajalle hävitettäväksi, ilman erillistä
maksua.
Huomautus: Kun haluat palauttaa laitteen kierrätettäväksi, ota yhteys laitteen valmistajaan tai toimittamaan ja kysy,
miten käytöstä poistetut laitteet, valmistajalta saadut lisäsähkölaitteet ja kaikki lisäosat palautetaan hävitettäväksi
asianmukaisesti.
Tällä symbolilla merkityt tuotteet sisältävät myrkyllisiä tai vaarallisia aineita tai ainesosia. Symbolin
sisällä oleva luku merkitsee ympäristönsuojelullista käyttöaikaa vuosina.
Lähetin
83xx-sarjan antureita voidaan käyttää monentyyppisissä lähettimissä. Tämän käyttöoppaan
lähettimen ohjelmointiviitteissä oletetaan kuitenkin, että anturia käytetään POLYMETRON 9125-
lähetimalleissa.
Asennus ja käynnistys
Mitat

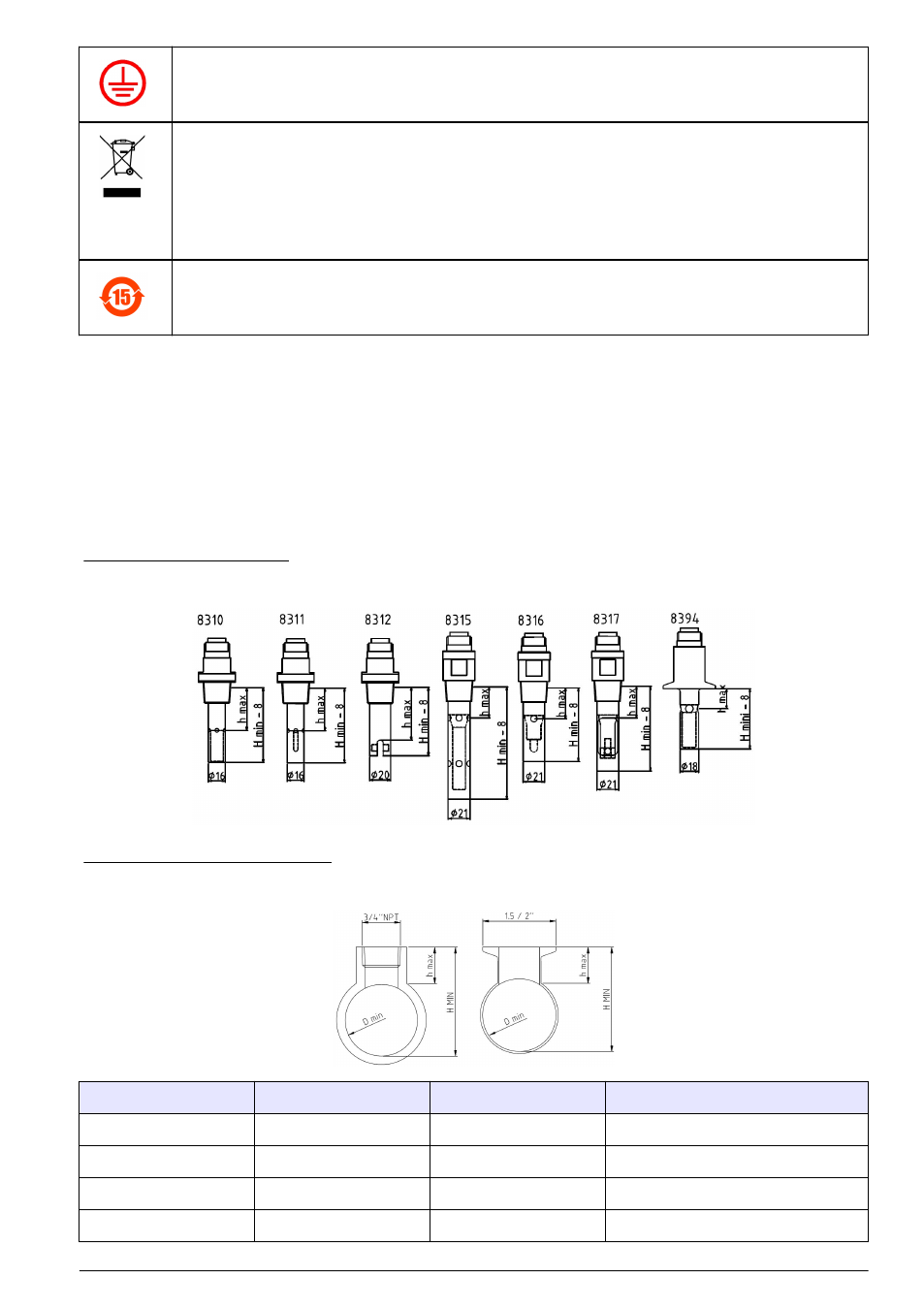

Kuva 1 Elektrodin mitat
Kuva 2 Elektrodin halkaisijat
Malli
h maks. (mm)
H min. (mm)
D min. (vakioputkisto)
8310 / 11
40
80
DN40 tai 1½ tuumaa
8312
50
75
DN20 tai ¾ tuumaa
8315
28
117
DN90 tai 4 tuumaa
8316
28
80
DN50 tai 2 tuumaa
