Prob montajı

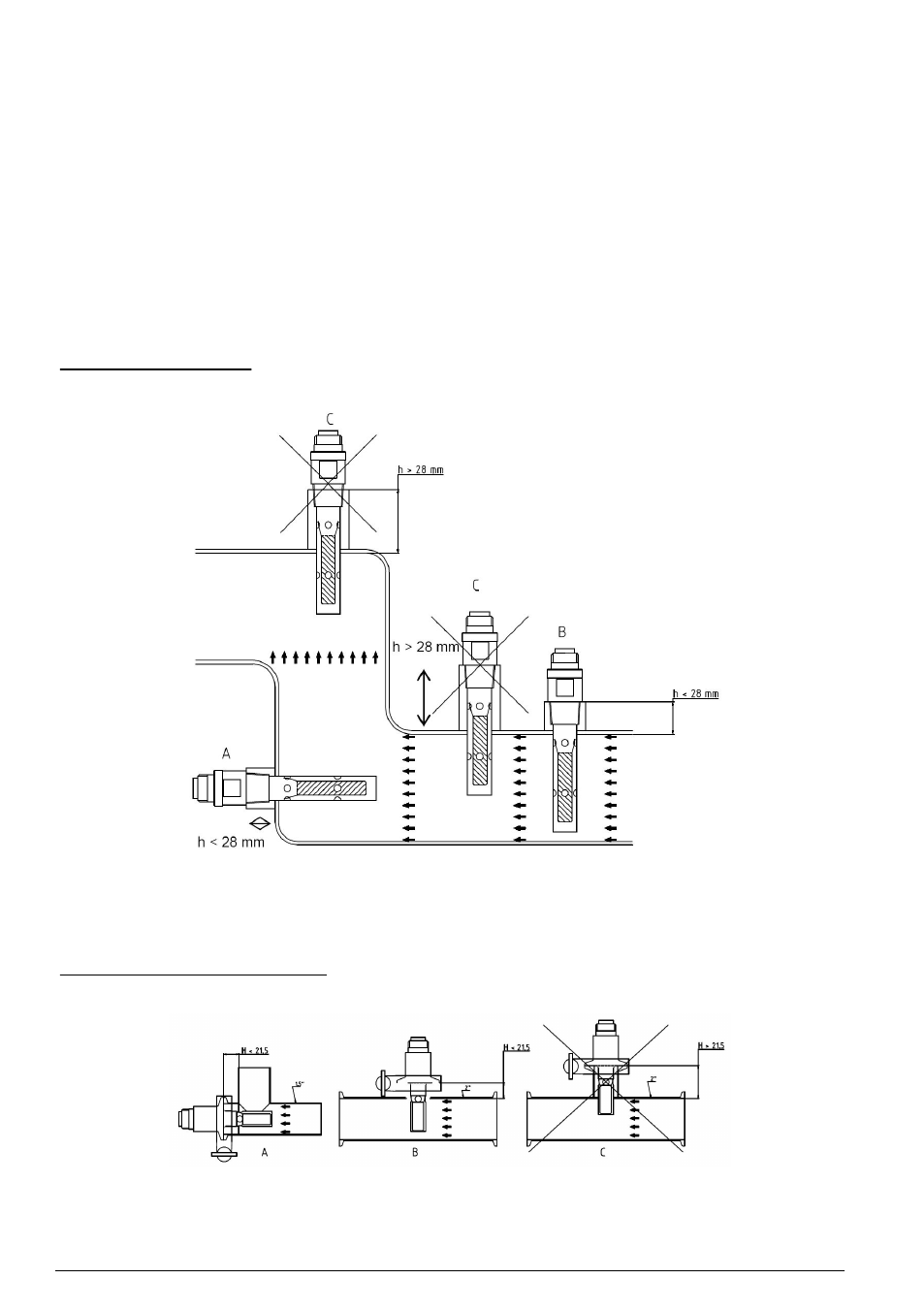

Şekil 5 sayfa 116, Şekil 6 sayfa 116 ve Şekil 7 sayfa 117 gösterimlerinde, A, B ve C şunları işaret
eder:
• A: İdeal montaj – elektrot yüzeylerinin mükemmel daldırılması.
• B: İyi montaj – elektrot yüzeylerinin tatminkâr biçimde daldırılması.
• C: Kötü montaj – elektrot yüzeylerinin tamamlanmamış biçimde daldırılması, iletkenlik çok düşük
olacaktır.
Boru bağlantısı üzerinde
Dahili elektrotu tümüyle süreç numunesi içerisine daldırınız. Bir 90° montaj için, ebatları göz önünde
bulundurunuz (bkz
Boyutlar sayfa 114).
Not: Aşağıdaki çizimlerde, oklar, numune akış yönünü işaret eder.
8315 probunun montaj örneği
Şekil 5 8315 Gösterge
8394 probunun montaj örneği
Bu prob, 1.5 inç çaptan başlayarak (A), bir Tri-Clover
® Tri-Clamp ™ T bağlantısı içerisine ve aynı
zamanda 2 inçten itibaren de (B), 90° bir açıda mükemmel şekilde monte edilir. Tüm Tri-Clamp ™ T
bağlantıları, Yerinde – Temizlik (CIP)için 3A standartları ile uyumludur.
Şekil 6 8394 Probu (Duyargası)
Baypas içerisinde
POLYMETRON akış bölmeleri hava kabarcıklarını tutmayacak şekilde tasarlanmıştır. Kabarcıkların
çıkartılmasını kolaylaştırmak üzere, 20L/saat (ideal olarak 60L/saat) minimum akış hızı kullanınız.
