Anturin asennus, Putkistossa, Ohituksessa – Hach-Lange POLYMETRON 83xx Basic User Manual User Manual
Page 107

Anturin asennus
Merkinnät
sivulla 107,
sivulla 107 ja
sivulla 108 A, B ja C osoittavat:
• A: Ihanneasennus − elektrodien pintojen täydellinen uppoaminen.
• B: Hyvä asennus − elektrodien pintojen riittävä uppoaminen.
• C: Huono asennus − elektrodien epätäydellinen uppoaminen, johtavuus on liian alhainen.
Putkistossa
Upota sisäinen elektrodi kokonaan prosessinäytteeseen Ota mittasuhteet huomioon 90°
asennuksessa (katso
Huomautus: Seuraavissa kuvissa nuolet osoittavat näytteen virtaussuunnan.

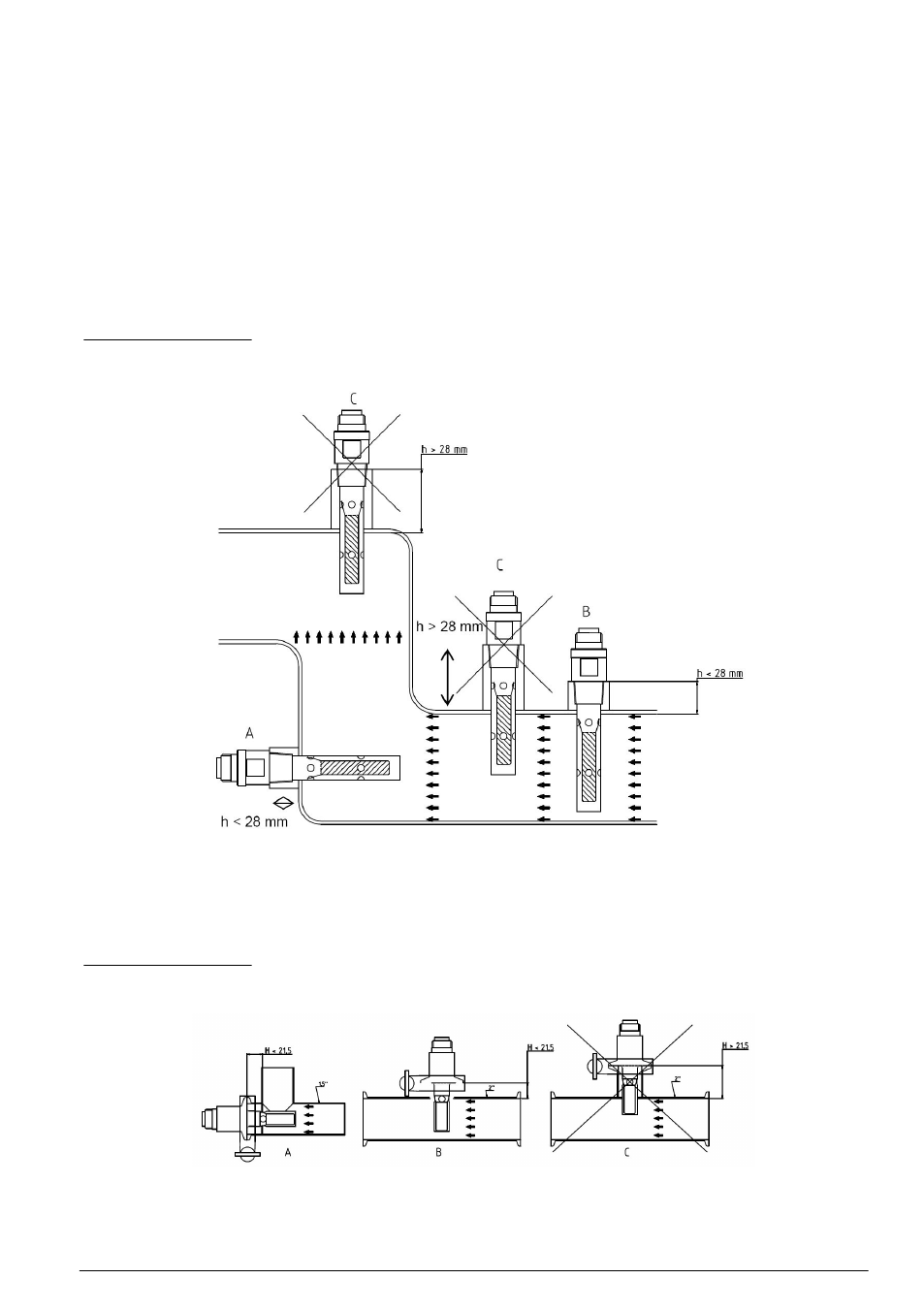

Asennusesimerkki 8315-anturille
Kuva 5 8315 Anturi
Asennusesimerkki 8394-anturille
Tämä anturi asentuu hyvin Tri-Clover
®
Tri-Clamp
™
-laippaan, alkaen 1,5 tuuman halkaisijasta (A), ja
myös 90° kulmaan alkaen koosta 2 tuumaa (B). Kaikki Tri-Clamp
™
-laipat noudattavat 3A-
standardeja CIP-laitepuhdistuksessa (Cleaning In Place).
Kuva 6 8394 Anturi
Ohituksessa
POLYMETRON-virtaussäiliöt on suunniteltu olemaan säilyttämästä ilmakuplia. Käytä kuplien
poistamista helpottamaan minivirtausnopeutta 20 l/h (ihanteellisesti 60 l/h).
Suomi 107
