Modello
h max (mm)
H min (mm)
D min (tubo standard)
8310 / 11
40
80
DN40 o 1,5 pollici
8312
50
75
DN20 o ¾ di pollice
8315
28
117
DN90 o 4 pollici
8316
28
80
DN50 o 2 pollici
8317
28
90
DN75 o 3 pollici
8394
21,5
65,5
DN50 o 2 pollici

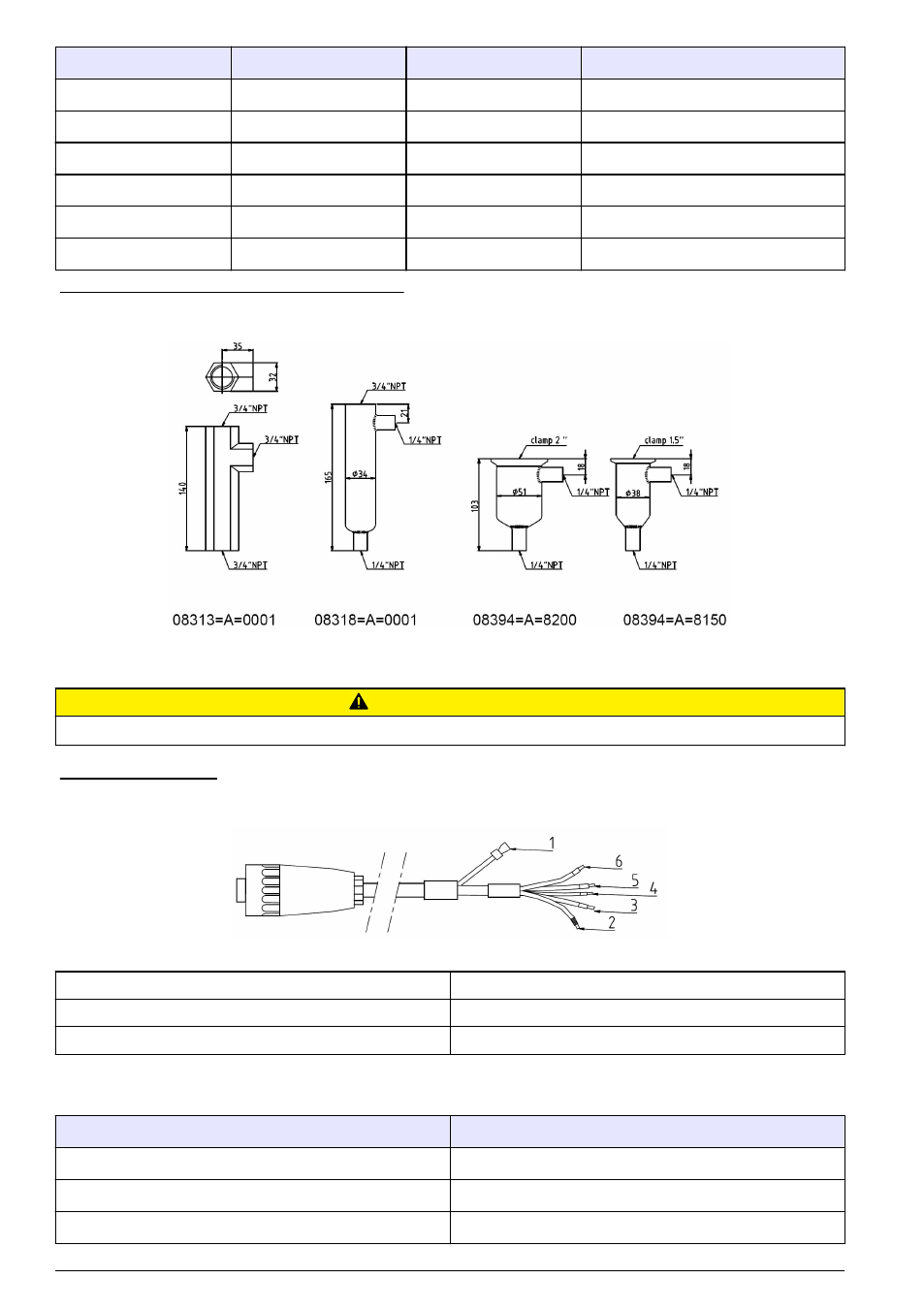

Figura 3 Dimensioni della cella di flusso
Cablaggi
A T T E N Z I O N E
Collegare il cavo rapidamente per evitare che il connettore si inumidisca.
Figura 4 Cablaggi
Nota: A scopo illustrativo, nella
è rappresentato il cavo con numero di parte 08319=A=00xx.
1 Schermatura esterna
4 Elettrodo esterno
2 Schermatura interna
5 Pt100
3 Elettrodo interno
6 Pt100
Il cavo, la cui lunghezza può essere di 5, 10 o 20 metri, deve essere collegato attenendosi alle
indicazioni riportate nella seguente tabella:
Funzione
Colore
Schermatura esterna
Bianco (punta rossa)
Schermatura interna
Bianco (punta arancione)
Elettrodo interno
Bianco (punta gialla)
26 Italiano
