Патрубок для вывода пробы
1. Наденьте крепежную втулку на патрубок «OUT» с помощью имеющегося в комплекте
ключа.
2. Снимите заглушку при подаче давления на втулку.
3. Сделайте чистый срез (90°) с одной стороны 8 мм полужесткой трубки (или трубки
диаметром 6 мм при использовании переходной втулки с D8 на D6). Используйте
тефлоновую трубку при температурах свыше 70 °C.
4. Наденьте трубку на патрубок «OUT».
5. Подсоедините другой конец трубки к точке слива при установке на трубопроводе, или к
проточной камере с тестируемым датчиком при установке вне трубопровода.
Врезка в трубопровод
Если система находится в работе, прибор должен подключаться к пробе с помощью запорного
клапана для отбора проб. Это требует общего расстояния D1 + D2 (см.
Рисунок 2 ) менее
2 метров и расхода 20 л/ч (в идеале - 60 л/ч).
После открытия клапана для отбора проб, подождите не менее 30 минут, чтобы все части,
контактирующие с пробой, были хорошо промыты и было достигнуто равенство температур
пробы, проточной камеры и датчика проводимости.

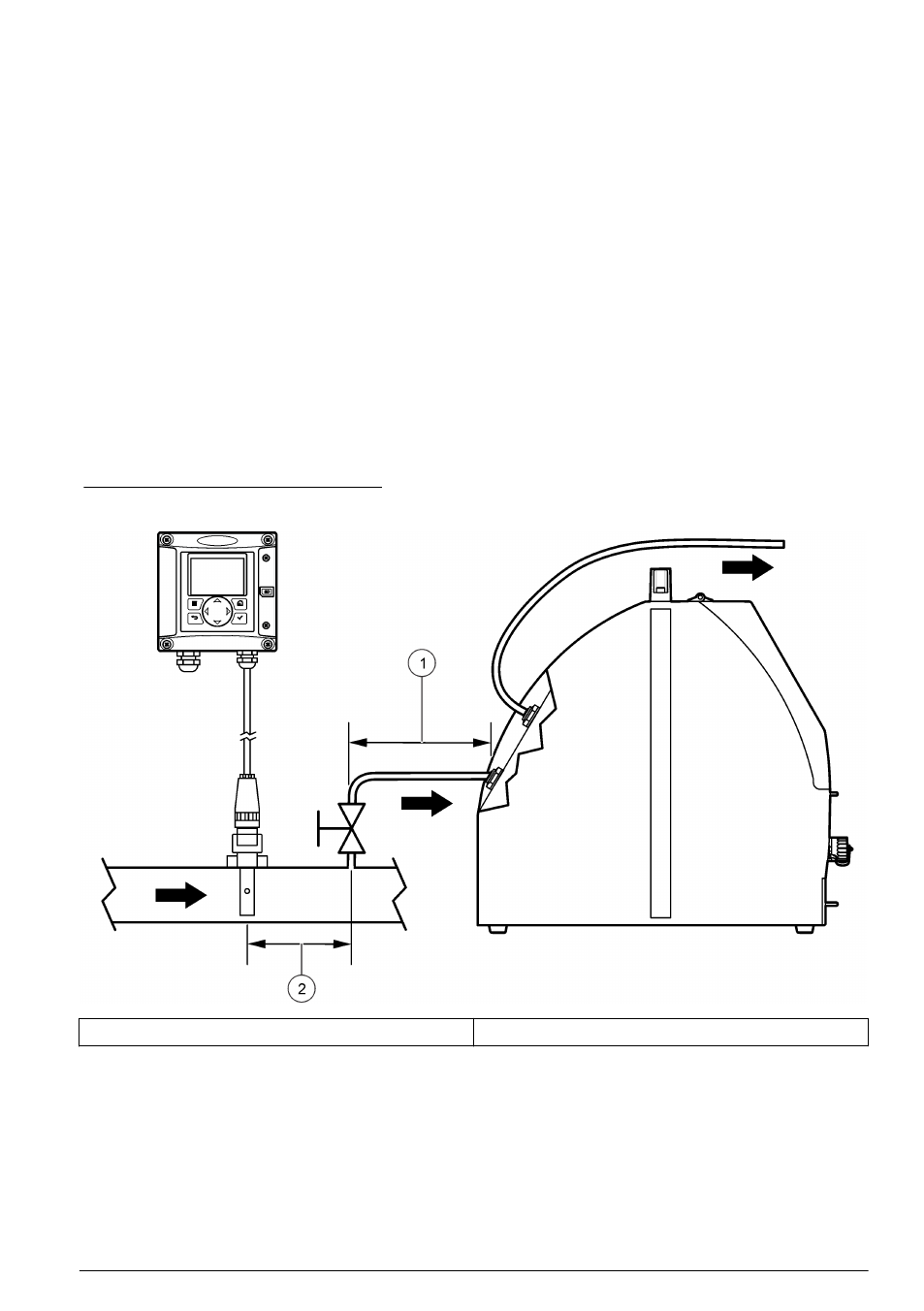

Рисунок 2 Врезка в трубопровод
1 D1 2 D2
Установка вне трубопровода
Установите датчик в проточную камеру и подключите проточную камеру к патрубку «OUT»
прибора с помощью небольшого куска пластиковой трубки. Проба вытекает через
трубопровод, подсоединенный к выходному патрубку проточной камеры.
Необходим расход, превышающий 20 л/ч (в идеале - 60 л/ч). После открытия клапана для
отбора проб, подождите не менее 30 минут, чтобы все части, контактирующие с пробой, были
хорошо промыты и было достигнуто равенство температур пробы, проточной камеры и
датчика проводимости.
