Arranque
Certifique-se de que a taxa de fluxo e a pressão não excedem os valores indicados em
Especificações na página 105.
1. Abra a válvula na linha da amostra para permitir que a amostra flua através do analisador.
2. Rode o botão existente no medidor de fluxo para regular a taxa de fluxo.
3. Examine as canalizações quanto à existência de fugas e repare as fugas eventualmente
encontradas.
4. Forneça alimentação ao controlador.
5. Efectue as selecções de menu aplicáveis quando o controlador for iniciado.
Interface do utilizador e navegação
Interface do utilizador
O teclado tem quatro teclas de menu e quatro setas de direcção, tal como indicado em Figura 5 .

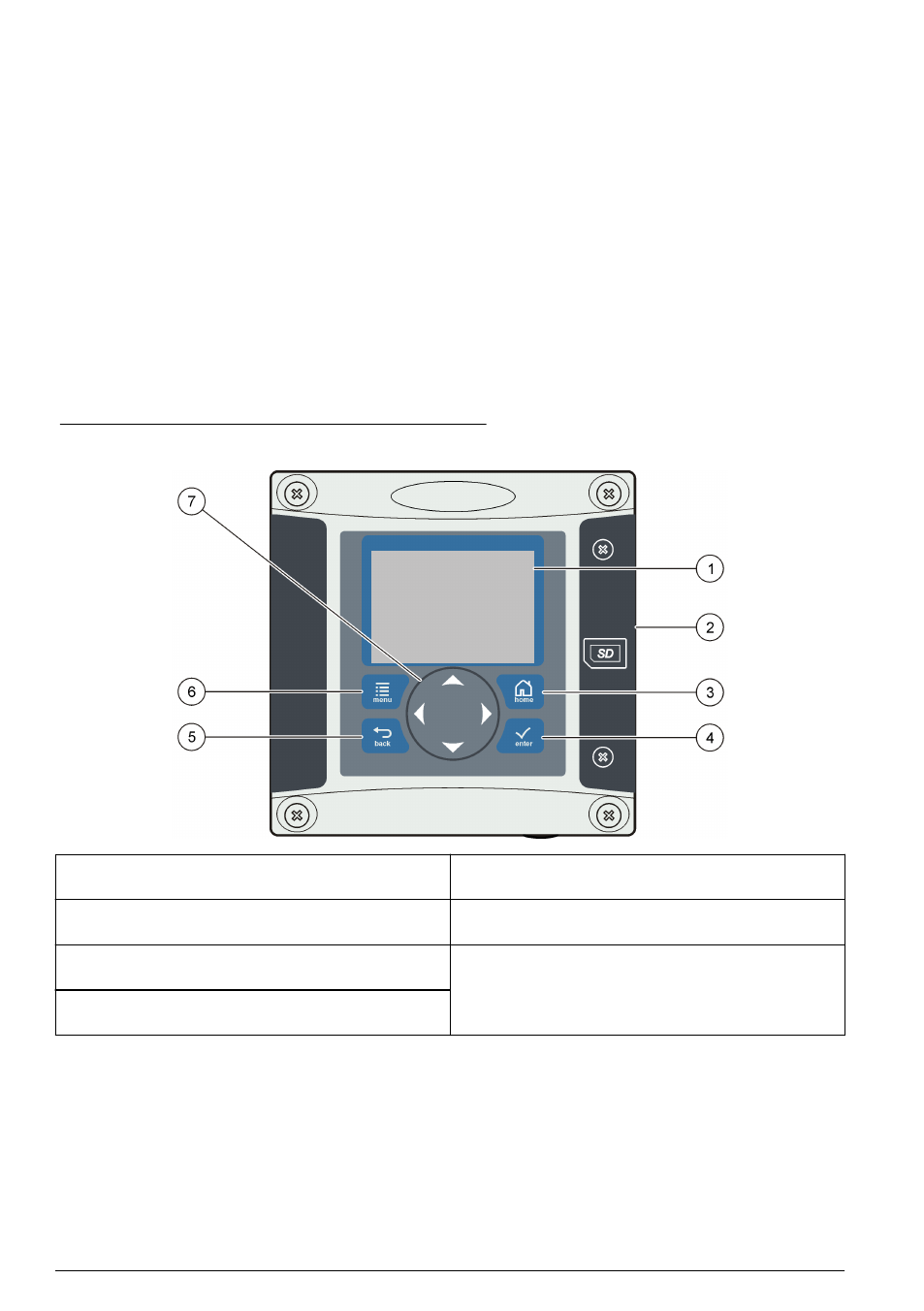

Figura 5 Visão geral do teclado e do painel frontal
1 Ecrã do instrumento 5 Tecla VOLTAR. Retrocede um nível na estrutura do
menu.
2 Tampa da ranhura do cartão Secure Digital Memory 6 Tecla MENU. Muda para o Menu de configurações
a partir de outros ecrãs e submenus.
3 Tecla INÍCIO. Muda para o ecrã Medição principal
de outros ecrãs e submenus.
7 Teclas de direcção. Utilizado para navegar pelos
menus, alterar definições e aumentar ou diminuir
dígitos.
4 Tecla ENTER. Aceita valores introduzidos,
actualizações ou opções de menu apresentadas.
As entradas e saídas são especificadas e configuradas através do painel frontal utilizando o teclado
e o ecrã. Esta interface de utilizador é utilizada para configurar entradas e saídas, criar informações
de registo e valores calculados, bem como calibrar sensores. A interface SD pode ser utilizada para
guardar registos e actualizar software.
Ecrã
A Figura 6 apresenta um exemplo do ecrã de medição principal com o sensor ligado ao controlador.
O ecrã do painel frontal mostra os dados de medição do sensor, definições de calibração e
configuração, erros, avisos e outras informações.
116 Português
