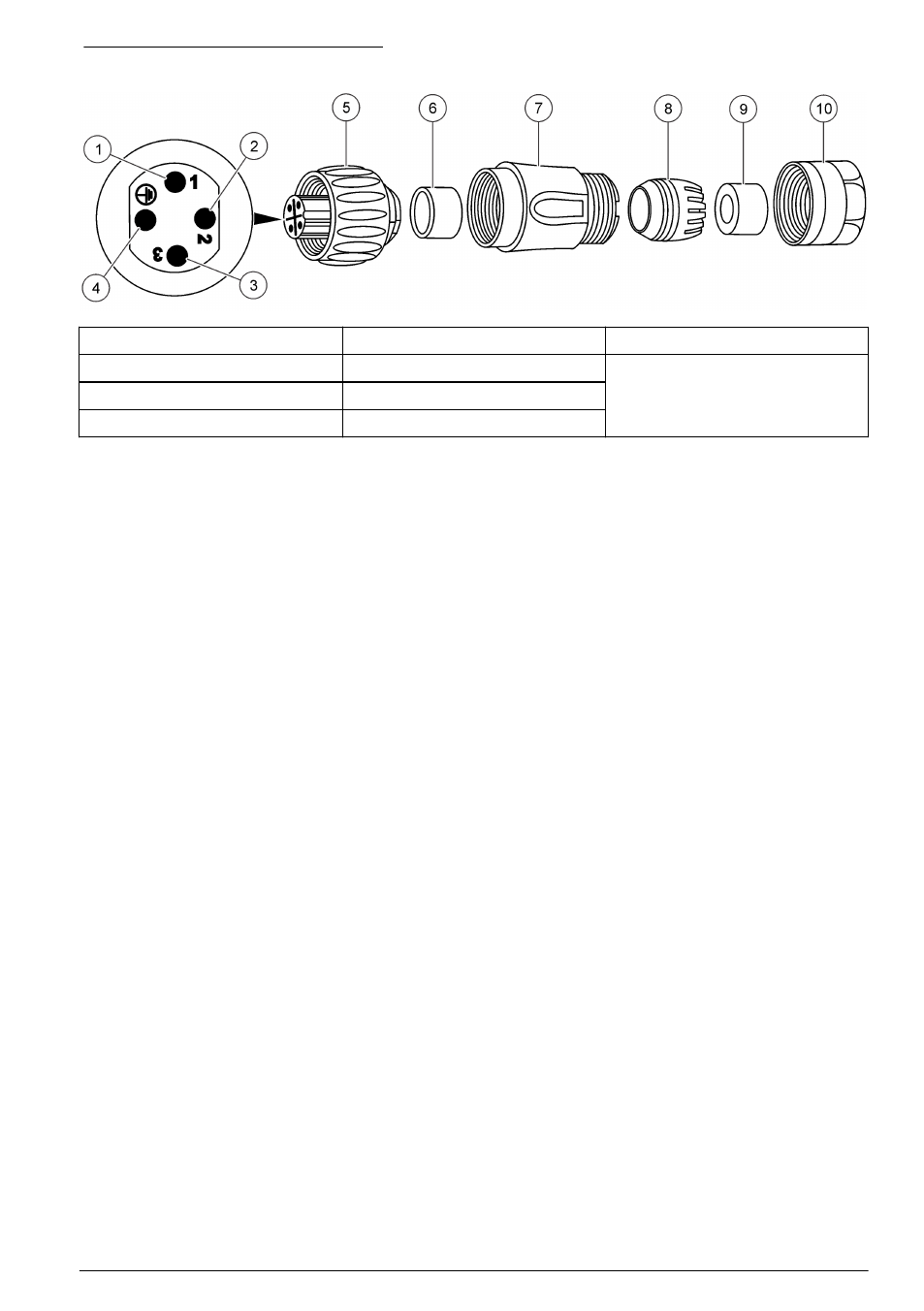

Kuva 4 Verkkoliitäntäkaapelin liitin
1 Jännitteellinen johto 5 Naarasliitin ja lukitusmutteri 9 Kumitiiviste
2 Nollajohto 6 Kumitiiviste 10 Kaapelin kiristysmutteri
3 Ei käytössä 7 Pääliittimen runko
4 Maajohto 8 Kiinnitysrengas
Pura liitin ruuvaamalla liittimen molemmat päät (nrot 1 ja 6 Kuva 4 ) rungosta. Ohjaa virtakaapeli
liittimien läpi, komponentit 6 ja 2. Liitä sitten virtakaapeli naarasliittimeen(nro 1 kohdassa Kuva 4 ).
Kokoa liitin ja kytke instrumentin virta päälle arvokilven mukaisesti (nro 9 kohdassa Kuva 1
sivulla 187). Liitä virtakaapelin liitin instrumentin virransyöttöliittimeen (No. 6 Kuva 1 sivulla 187) , kun
olet ruuvannut suojahatun irti.
Analogialähdöt
Analogialähtöä käytetään kirjaamaan instrumentin antamat mittaustulokset (johtavuus ja lämpötila).
Suosittelemme käyttämään vakiokaapelia (ref. 08319=A=0005), jonka voi hankkia omalta Hach
Lange -edustajalta. Kaapeli on johdotettava seuraavasti:
• Valkoinen: nasta 1+
• Punainen: nasta 1-
• Sininen: nasta 2+
• Musta: nasta 2-
• Oranssi: älä käytä
Liitä 4-20 mA:n lähtöliittimeen (nro 4 in Kuva 1 sivulla 187) , kun olet ruuvannut suojahatun irti.
Sähköisen johtavuuden kalibroinnin korjaus
Sähköistä kalibrointia käytetään eliinoimaan mahdolliset sähköhäiriöt testattavasta järjestelmästä
standadirn ASTM D 5391 mukaan. Konduktiviteetin kalibrointiliitin (nro 5 in
Kuva 1 sivulla 187)
liitetään sertifioituun tarkkuusresistoriin (200 kΩ), jotta ultrapuhtaan veden resistiivisyyttä voidaan
simuloida.
Vain järjestelmät, jotka käyttävät Polymetron-anturin malleja 8310, 8314 ja 8315, sisältävät kaapelin
ja liititmen, joilla tämän tyyppinen kalibrointi on mahdollista. Tällöin on kaapeli irrotettava anturista ja
liitettävä se instrumentin konduktiivisuusliittimeen, kun suojatulppa on ensin poistettu. Noudata
testattavan järjestelmän käyttöohjetta ja suorita sähköinen kalibrointi arvolla 200 kΩ.
Käynnistys
Varmista, että virtausnopeus ja paine eivät ylitä kohdassa Tekniset tiedot sivulla 182 määritettyjä
arvoja.
1. Avaa näyteputken venttiili, jotta näyte pääsee virtaamaan analysaattorin läpi.
2. Kiertämällä virtausmittarin säädintä voit määrittää virtausnopeuden.
3. Tutki letkujen kytkentä vuotojen varalta ja tuki löytyneet vuodot.
